Ingangsimpedantie is de resistentie of tegenwerking die een operationele versterker biedt aan het signaal dat zijn ingangsconnector is verbonden. In eenvoudige bewoordingen toont het aan hoeveel de op-amp het signaalbron “belast”. Een hoge ingangsimpedantie betekent dat de op-amp zeer weinig stroom trekt van het ingangssignaal, terwijl een lage ingangsimpedantie meer stroom kan trekken en het oorspronkelijke signaal kan beïnvloeden.
In een ideale op-amp wordt aangenomen dat de ingangsimpedantie oneindig is. Dit betekent dat er geen stroom de ingangsconnectoren binnenkomt, en de op-amp kan de ingangs spanning lezen zonder deze te veranderen. Echter, echte op-amps zijn niet perfect. Ze trekken nog steeds een zeer kleine ingangs stroom, dus hun ingangsimpedantie is hoog maar niet oneindig.
Bij praktische op-amps hangt de ingangsimpedantie af van de technologie van de ingangsstage. Bipolaire ingangs-op-amps hebben doorgaans een ingangsimpedantie van 100 kΩ tot 10 MΩ. JFET-ingangs-op-amps bieden meestal veel hogere waarden, vaak tussen 10¹¹ Ω en 10¹³ Ω. CMOS-ingangs-op-amps kunnen zelfs nog hogere ingangsimpedantie bieden en overschrijden vaak 10¹² Ω. Deze hoge impedantiewaarden helpen om het belastingeffect te minimaliseren en de signaalnauwkeurigheid te verbeteren in sensor- en meettoepassingen.

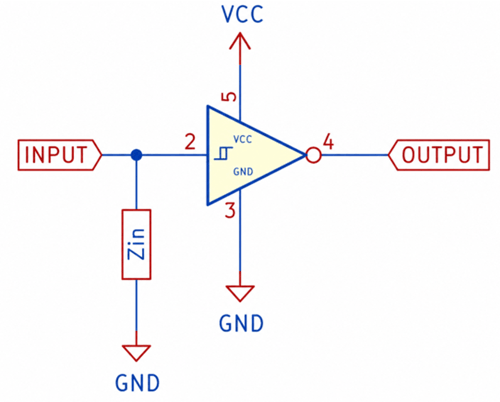

In het diagram wordt de ingangsimpedantie weergegeven door Zin, verbonden van de ingangslijn naar de aarde. Dit is een vereenvoudigde manier om te tonen dat de op-amp-ingang niet volledig open is. Hoewel de ingangs stroom meestal zeer klein is, "ziet" de bron nog steeds een impedantie bij de op-amp ingangs.
Hoge ingangsimpedantie is belangrijk omdat het helpt om de signaalnauwkeurigheid te behouden. Bijvoorbeeld, sensoren, spanningsdelers en zwakke signaalbronnen kunnen mogelijk niet veel stroom leveren. Als de ingangsimpedantie van de op-amp te laag is, kan dit de signaals spanning verlagen voordat deze wordt versterkt. Dit wordt het belastingeffect genoemd, en het kan leiden tot meetfouten of signaalverlies.
Ingangsimpedantie is niet altijd puur resistief. Bij hogere frequenties wordt de inputcapacitantie van de op-amp ook belangrijk. Deze capacitantie kan extra belasting aan AC-signalen toevoegen, snelle signaalveranderingen vertragen en vervorming veroorzaken als het circuit niet goed is ontworpen.
Uitgangsimpedantie is de interne tegenwerking die een operationele versterker biedt op zijn uitgangsaansluiting. In een eenvoudig model kan het worden weergegeven als een kleine weerstand die in serie staat met de op-amp-uitgang. Deze weerstand wordt meestal Rout genoemd.
In een ideaal op-amp is de uitvoerimpedantie nul. Dit betekent dat de versterker de exacte uitvoer spanning aan elke belasting kan leveren zonder spanningsverlies. Echter, echte op-amps zijn niet ideaal. Hun uitgangsstadium heeft limieten, zodat er een kleine spanningsval kan optreden wanneer de aangesloten belasting stroom trekt.
De uitvoerimpedantie van een praktische op-amp varieert afhankelijk van het ontwerp en de bedrijfsomstandigheden. Hoewel de interne open-loop uitvoerimpedantie relatief hoog kan zijn, vermindert negatieve feedback de effectieve gesloten-lus uitvoerimpedantie aanzienlijk. In veel moderne op-amps is de gesloten-lus uitvoerimpedantie vaak minder dan 1 Ω, waardoor efficiënte spanningsoverdracht en stabiele werking mogelijk zijn bij het aansturen van externe belastingen.

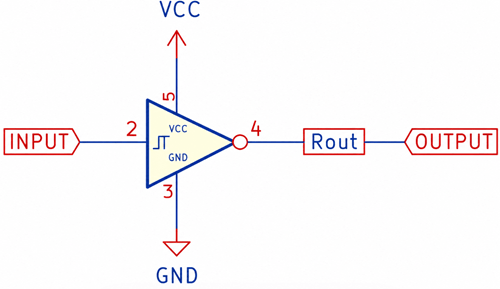

De afbeelding hierboven toont dit idee door Rout tussen de op-amp-uitgang en de uiteindelijke uitvoer terminal te plaatsen. Wanneer de laadstroom laag is, is de spanningsval over Rout zeer klein. Het uitgangssignaal blijft dicht bij de bedoelde waarde. Echter, wanneer de belasting meer stroom trekt, wordt de spanningsval over Rout groter. Als gevolg hiervan kan de spanning die door de belasting wordt ontvangen lager zijn dan de spanning die binnen de op-amp wordt geproduceerd.
Lage uitvoerimpedantie helpt de op-amp externe circuits effectiever aan te sturen. Het houdt de uitvoer spanning stabiel, vermindert signaalverlies en verbetert het vermogen van de versterker om met verschillende belastingcondities te werken. Dit is vooral nuttig wanneer de op-amp is aangesloten op lagedrukbelastingen, kabels, filters, ADC-ingangen of andere schakelfasen.
Uitvoerimpedantie beïnvloedt ook de signaalnauwkeurigheid en prestatie bij hogere frequenties. In praktische circuits kan de uitvoer weerstand interageren met laad capaciteit en leiden tot langzamere reactie, ringing of verminderde bandbreedte. Om deze reden kun je zowel de uitvoer stroomlimiet van de op-amp als zijn vermogen om capaciteiten of lagedrukbelastingen aan te sturen controleren.

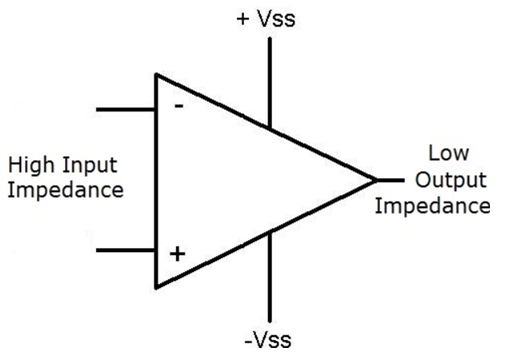

Hoge invoerimpedantie voorkomt dat de op-amp het bron signaal verstoort, terwijl lage uitvoerimpedantie het mogelijk maakt om een schoon en stabiel uitvoersignaal aan de volgende fase te leveren.

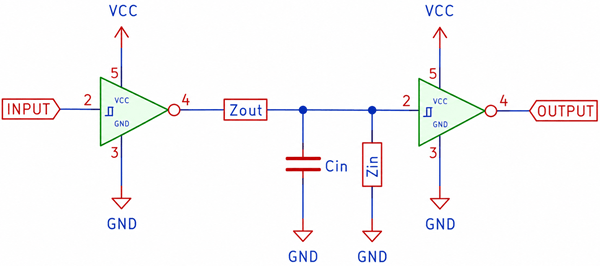

De afbeelding hieronder toont twee versterker fases die in cascade zijn verbonden. De uitvoerimpedantie (Zout) van de eerste versterker is verbonden met de invoerimpedantie (Zin) van de tweede versterker. Hoewel elke versterker op zichzelf correct kan werken, kan de interactie tussen deze impedanties de signaalsterkte en frequentierespons beïnvloeden wanneer meerdere fasen samen zijn verbonden.

De uitvoerimpedantie van de eerste versterker en de invoerimpedantie van de tweede versterker creëren een spanningsdeler. Hierdoor kan de tweede versterker een lagere spanning ontvangen dan de oorspronkelijke uitvoer spanning die door de eerste fase is geproduceerd. Hoe groter het verschil tussen Zin en Zout, des te efficiënter het signaal wordt overgedragen.
De invoer spanning die door een versterker wordt gezien, kan worden geschat met behulp van de spanningsdeler vergelijking:

Waar:
• Vin = Spanning die de invoer van de versterker bereikt
• Vsource = Bron signaal spanning
• Zin = Invoerimpedantie van de versterker
• Rs = Bron impedantie
Een hogere invoerimpedantie laat meer van de bronspanning de invoer van de versterker bereiken, waardoor signaalverlies wordt verminderd.
De uitvoer spanning die aan een belasting wordt geleverd, wordt ook beïnvloed door de uitvoerimpedantie. De uitvoer van de versterker en de belasting vormen een andere spanningsdeler.

Waar:
• VLoad = Spanning over de belasting
• Vout = Uitvoer spanning van de versterker voordat deze wordt belast
• RLoad = Belasting weerstand
• Zout = Uitvoerimpedantie van de versterker
Een lagere uitvoerimpedantie maakt het mogelijk om meer spanning aan de belasting te leveren en verbetert het aandrijvingsvermogen.
De afbeelding toont ook de invoer capaciteit (Cin) van de tweede versterker. Samen met de uitvoerimpedantie (Zout) van de eerste versterker vormt het een RC laagdoorlaatfilter. Naarmate de frequentie toeneemt, kan deze combinatie hoge frequentiecomponenten attenueren, waardoor de bandbreedte wordt verminderd en de signaalovergangen worden vertraagd.
Als gevolg hiervan kan te hoge uitvoerimpedantie of invoer capaciteit leiden tot:
• Verminderde signaalamplitude
• Lagere totale gain
• Beperkte bandbreedte
• Hoge frequentie attentuatie
• Langzamere responstijd
• Kies hoge invoerimpedantie voor zwakke signaalbronnen. Sensoren, spanningsdelers en meetcircuits produceren vaak kleine signalen en kunnen niet veel stroom leveren. Een hoge invoerimpedantie minimaliseert belasting en helpt de signaalnauwkeurigheid te behouden.
• Selecteer lage uitvoerimpedantie voor het aansturen van belastingen. Lage uitvoerimpedantie stelt de op-amp in staat om spanning aan de belasting te leveren met minimaal signaalverlies en betere spanningsstabiliteit.
• Stem de op-amp af op de bronimpedantie. Als algemene regel moet de ingangsimpedantie van de op-amp veel hoger zijn dan de bronimpedantie. Dit zorgt ervoor dat het meeste van de bron spanning de ingang van de versterker bereikt.
• Houd rekening met de laadvereisten. Als de op-amp lage weerstandslasten, lange kabels of meerdere circuitstadia moet aansteken, kies dan een apparaat met voldoende uitgangsstroomcapaciteit en lage uitgangsimpedantie.
• Evalueer de prestaties bij hoge frequenties. In hogesnelheidscircuits kunnen uitgangsimpedantie en ingangsparasitische capaciteit de bandbreedte en signaalkwaliteit beïnvloeden. Selecteer een op-amp die is ontworpen voor de vereiste bedrijfsfrequentie.
• Gebruik bufferversterkers wanneer dat nodig is. Een spanningsvolger of buffertrap kan een zeer hoge ingangsimpedantie en een zeer lage uitgangsimpedantie bieden, wat de signaaloverdracht tussen circuitstadia verbetert.
• Controleer de specificaties in de datasheet. Controleer de ingangsimpedantie, uitgangsimpedantie, ingestelde ingangs stroom, uitgangsstroom en bandbreedte om ervoor te zorgen dat de op-amp voldoet aan de vereisten van de toepassing.
Ingangs- en uitgangsimpedantie zijn niet zomaar kleine details in de datasheet. Ze hebben directe invloed op de signaalkwaliteit, spanningsoverdracht en betrouwbaarheid van het circuit. Kies in de meeste ontwerpen een op-amp met een ingangsimpedantie die veel hoger is dan de bronimpedantie en een uitgangsimpedantie die veel lager is dan de laadimpedantie. Dit helpt om signaalverlies te verminderen en houdt de versterker nauwkeurig aan het werk.
De ingangsimpedantie van de op-amp moet veel hoger zijn dan de bronimpedantie. Dit minimaliseert de belastingseffecten en zorgt ervoor dat het meeste van de bron spanning de ingang van de versterker bereikt.
FET-ingang op-amps trekken veel minder ingangs stroom omdat hun ingangstrap spanningsgestuurd is in plaats van stroomgestuurd. Dit maakt ze geschikt voor hoogimpedantie sensoren en precisie meetcircuits.
De op-amp is mogelijk niet in staat om de vereiste stroom te leveren. Dit kan leiden tot spanningsval op de uitgang, signaalvervorming, oververhitting of verminderde prestaties.
Juiste impedantierelaties helpen om de spanningsoverdracht tussen de trappen te maximaliseren, signaalverzwakking te verminderen en de beoogde versterkings en bandbreedte van de versterker te behouden.
Als de uitgangsimpedantie van de op-amp te hoog is, kan de ADC-ingang mogelijk niet goed opladen tijdens het bemonsteren. Dit kan conversiefouten introduceren en de meetnauwkeurigheid verminderen.
Bij hoge frequenties worden parasitaire capacitantie en inductantie aanzienlijk. Deze effecten kunnen de effectieve impedantie veranderen en de bandbreedte of signaalintegriteit verminderen.
Symptomen kunnen zijn: verminderde uitgangsspanning, golfvormvervorming, langzamere reactietijd, overmatige verwarming of onregelmatige werking onder zware belasting.
De signaaloverdracht hangt van beide parameters af. Hoge ingangsimpedantie helpt het binnenkomende signaal te behouden, terwijl lage uitgangsimpedantie zorgt voor efficiënte levering van het versterkte signaal naar de volgende trap of belasting. Samen bepalen ze de algehele prestaties van het circuit.
