Het begrijpen van Chebyshev RF-filters in RF-systemen

RF-systemen moeten vaak nuttige signalen scheiden van ongewenste ruis, harmonischen en naburige kanalen. Dit is waar een Chebyshev RF-filter belangrijk wordt. Het is ontworpen om een scherpere afsnijding te geven dan veel basisfiltertypes, wat betekent dat het ongewenste frequenties sneller kan afwijzen na het afkappunt. In dit artikel leer je wat een Chebyshev RF-filter is, hoe het werkt, de belangrijkste types, belangrijke specificaties en meer.

Catalogus

Wat is een Chebyshev RF-filter?

Een Chebyshev RF-filter is een type radiofrequentiefilter (RF-filter) dat is ontworpen om een scherpere overgang tussen de doorlaatband en stopband te bieden dan een Butterworth-filter van dezelfde orde. Het bereikt deze verbeterde selectiviteit door gecontroleerde rimpel in ofwel de doorlaatband of stopband toe te staan, afhankelijk van het filterontwerp. Door signalen buiten het gewenste frequentiebereik te attenueren, helpen deze filters de signaalkwaliteit te verbeteren en interferentie te verminderen. Het is een populaire keuze in RF-circuits waar bandbreedtecontrole, signaalisolatie en spectrumefficiëntie belangrijke ontwerpeisen zijn.

Hoe filtert een Chebyshev RF-filter signalen?

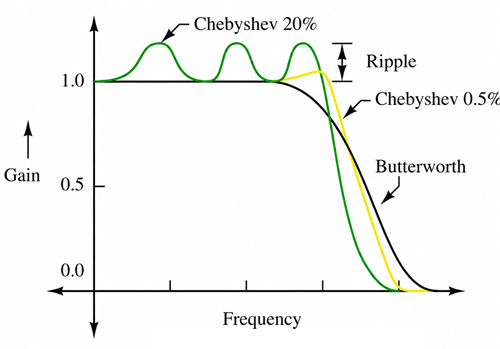

De afbeelding hieronder toont de frequentierespons van een Chebyshev-filter vergeleken met een Butterworth-filter. Een Chebyshev RF-filter werkt door signalen binnen een gewenst frequentiebereik door te laten terwijl ongewenste frequenties buiten dat bereik worden geattueerd. De belangrijkste eigenschap is de aanwezigheid van gecontroleerde rimpel in de doorlaatband, wat helpt een veel steilere rol-off dicht bij de afkappige frequentie te bereiken.

In de grafiek heeft de groene curve (Chebyshev 20%) grotere doorlaatband-rimpel. Omdat er meer rimpel is toegestaan, gaat het filter heel snel van de doorlaatband naar de stopband. Dit biedt uitstekende frequentiekeuze maar veroorzaakt grotere variatie in signaalversterking binnen de doorlaatband.

De gele curve (Chebyshev 0,5%) heeft veel kleinere rimpel. Het biedt nog steeds een scherpere afsnijding dan een Butterworth-filter terwijl het een stabielere doorlaatbandrespons behoudt.

De zwarte curve (Butterworth) heeft een volledig vlakke doorlaatband zonder rimpel. Echter, de rol-off is geleidelijker, wat betekent dat ongewenste frequenties niet zo snel worden geattueerd nabij de afkappige frequentie.

In RF-systemen bevat het ingangs signaal zowel gewenste als ongewenste frequentiecomponenten. Het Chebyshev-filter laat de gewenste frequenties door met minimale verliezen en attueert snel frequenties voorbij het afkappunt.

Hoofdtypen van Chebyshev RF-filters

Chebyshev RF-filters worden voornamelijk ingedeeld in Type I Chebyshev-filters en Type II Chebyshev-filters. Beide types zijn ontworpen om scherpere frequentiekeuze te bieden dan veel basisfilterontwerpen, maar ze plaatsen rimpel in verschillende delen van de frequentierespons.

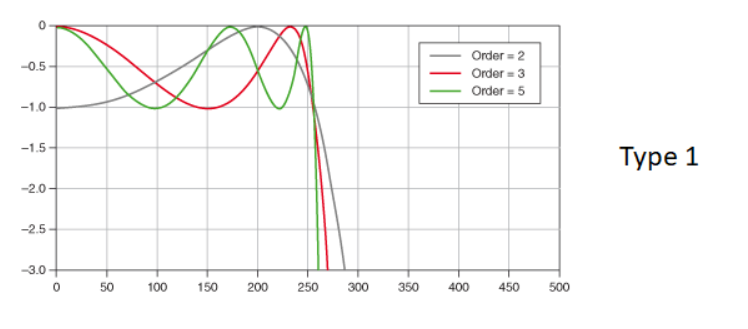

• Type I Chebyshev-filter – Een Type I Chebyshev-filter heeft ripple in de doorlaatband. Dit betekent dat de versterking iets stijgt en daalt voor de afsnijfrequentie. Zoals weergegeven in de afbeelding van de Type I-respons, creëren hogere filterordes meer ripplecycli en een scherpere daling na het afsnijpunt. Dit type wordt vaak gebruikt wanneer sterke frequentiescheiding nodig is, zoals in RF-ontvangers, zenders en communicatiesystemen.

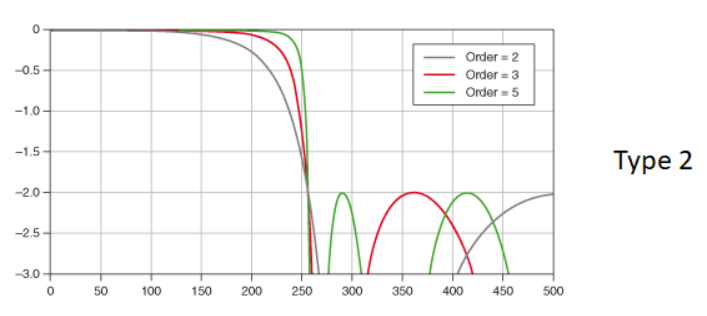

• Type II Chebyshev-filter – Een Type II Chebyshev-filter, ook wel een inverse Chebyshev-filter genoemd, heeft een vlakkere doorlaatband maar ripple in de stopband. Zoals weergegeven in de afbeelding van de Type II-respons, blijft het gewenste signaalbereik stabieler voor de afsnijfrequentie, terwijl het verworpen frequentiebereik ripple bevat. Dit type is nuttig wanneer de nauwkeurigheid van het signaal in de doorlaatband belangrijker is, maar de schakeling nog steeds sterke afwijzing van ongewenste frequenties nodig heeft.

Het belangrijkste verschil tussen deze types is waar de ripple verschijnt. Type I plaatst de ripple in de doorlaatband om een snellere overgang na de afsnijfrequentie te bereiken. Type II houdt de doorlaatband flatter en plaatst de ripple in de stopband. In praktische RF-ontwerpen wordt vaak voor Type I gekozen voor scherpere selectiviteit, terwijl Type II beter is wanneer een schonere respons in de doorlaatband vereist is.

Belangrijke specificaties van een Chebyshev RF-filter

Verschillende belangrijke specificaties bepalen de prestaties van een Chebyshev RF-filter. Deze specificaties beïnvloeden hoe scherp het filter gewenste en ongewenste frequenties scheidt, hoeveel signaalvariatie is toegestaan en hoeveel signaalverlies er optreedt in het RF-pad.

Doorlaatband-ripple

Doorlaatband-ripple is een van de bepalende kenmerken van een Chebyshev-filter. In tegenstelling tot een Butterworth-filter, dat een vlakke doorlaatband heeft, staat een Chebyshev-filter gecontroleerde versterkingsvariatie binnen de doorlaatband toe. Ripple wordt meestal gespecificeerd in decibel, zoals 0,1 dB, 0,5 dB, of 1 dB. Een hogere ripple-waarde geeft meestal een steilere afname, maar creëert ook meer amplitudevariatie in het gewenste signaal.

Afsnijfrequentie

De afsnijfrequentie markeert de overgang tussen de doorlaatband en stopband. Het is het punt waarop het filter signalen sterker begint te dempen. In RF-systemen bepaalt de afsnijfrequentie welk frequentiebereik mag doorlaten en welk bereik wordt verworpen.

Filterorde

Filterorde verwijst naar het aantal reactieve elementen of filterstadia dat in het ontwerp wordt gebruikt. Een Chebyshev-filter van hogere orde biedt scherpere frequentiescheiding en sterkere demping van ongewenste signalen. Het vereist echter ook meer componenten, verhoogt de complexiteit van de schakeling en kan het invoerverlies verhogen.

Afname-snelheid

De afname-snelheid beschrijft hoe snel het filter signalen reduceert die voorbij de afsnijfrequentie komen. Chebyshev-filters staan bekend om hun steile afname, wat ze nuttig maakt wanneer ongewenste frequenties dicht bij het gewenste signaal liggen. Dit is een van de redenen waarom ze vaak worden gebruikt in RF-ontvangers, zenders en communicatieschakelingen.

Stopband-demping

Stopband-demping toont aan hoeveel het filter ongewenste signalen buiten de doorlaatband reduceert. Het wordt gemeten in decibel. Hogere stopband-demping betekent betere onderdrukking van interferentie, harmonischen en signalen van aangrenzende kanalen.

Invoerverlies

Invoerverlies is de hoeveelheid signaalvermogen die verloren gaat wanneer het signaal door het filter gaat. In RF-schakelingen heeft een lager invoerverlies de voorkeur omdat het helpt de signaalsterkte te behouden en de systeem efficiëntie te verbeteren.

Frequentieselectiviteit

Frequentieselectiviteit verwijst naar hoe goed het filter gewenste frequenties van ongewenste frequenties scheidt. Een Chebyshev-filter heeft een hoge selectiviteit omdat het ontwerp op basis van ripple een scherpere overgang tussen de doorlaatband en stopband toelaat.

Impedantie

Chebyshev RF-filters zijn meestal ontworpen voor een specifieke bron- en laadsimpedantie, vaak 50 Ω of 75 Ω in RF-systemen. Juiste impedantie-afstemming helpt om signaalreflecties, retourverliezen en ongewenste staande golven te verminderen.

Basisformules voor Chebyshev-filters

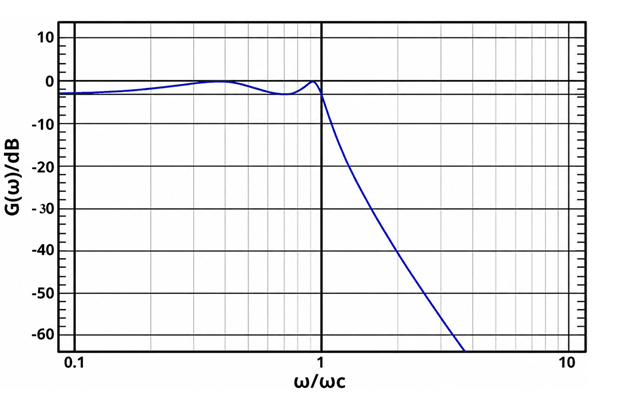

De afbeelding toont een typische respons van een Type I Chebyshev-filter. De kleine ripple in de doorlaatband en de steile demping na de afsnijfrequentie zijn sleutelkenmerken van Chebyshev-filters.

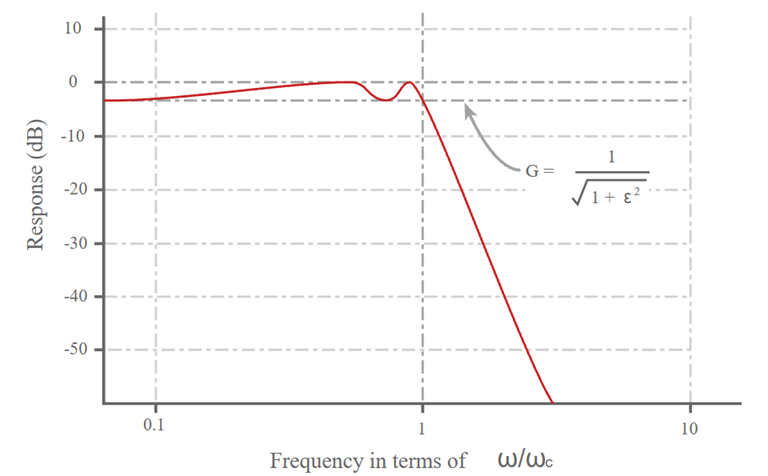

De grootterespons wordt gegeven door:

|H(jω)| = 1 / √[1 + ε²Tn²(ω/ωc)]

Waar:

• |H(jω)| = grootte-respons

• ε = ripple-factor

• Tn = n-de orde Chebyshev-polynoom

• ω = hoeksfrequentie

• ωc = afsnij-hoeksfrequentie

De minimale versterking in de doorlaatband is:

Gmin = 1 / √(1 + ε²)

De ripple-factor kan worden berekend uit de specificatie voor ripple in de doorlaatband:

ε = √(10^(Rp/10) − 1)

Waar Rp de ripple in de doorlaatband in decibel (dB) is.

Deze vergelijkingen worden vaak gebruikt bij het ontwerpen van Chebyshev-filters en het berekenen van hun frequentierespons. Ze helpen de relatie tussen ripple, filterorde, afsnijfrequentie en dempingskenmerken te bepalen.

Voorbeeld Chebyshev Filtercircuits

De volgende voorbeelden laten veelvoorkomende tweede-orde Chebyshev-filtercircuits zien op basis van de Sallen-Key-topologie.

Chebyshev Laagdoorlaatfilter Circuit

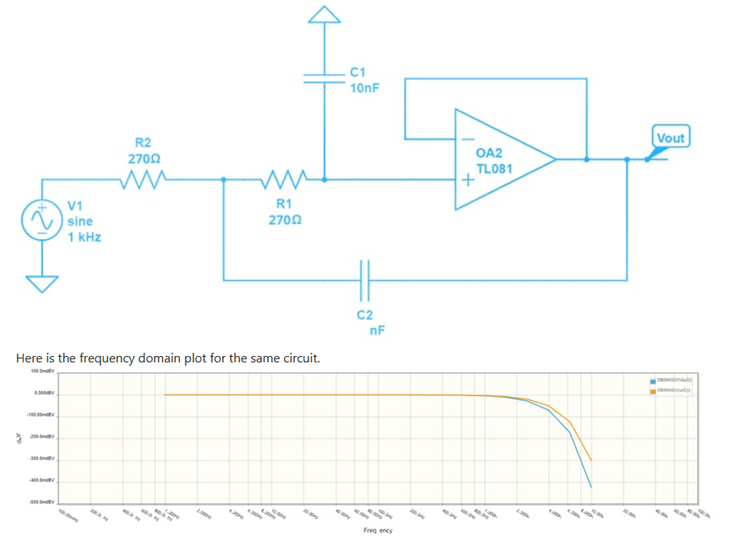

Dit circuit is een tweede-orde Type I Chebyshev laagdoorlaatfilter dat is gerealiseerd met een TL081 operationele versterker. Het weerstand-condensator netwerk bepaalt de afsnijfrequentie en ripple-kenmerken, terwijl de op-amp buffering en stabiliteit biedt. Signalen onder de afsnijfrequentie passeren met minimale demping, terwijl hogere frequentiecomponenten snel worden gedempt. De frequentieresponsgrafiek laat de kenmerkende passband ripple en steile roll-off van een Chebyshev-filter zien.

Chebyshev Hoogdoorlaatfilter Circuit

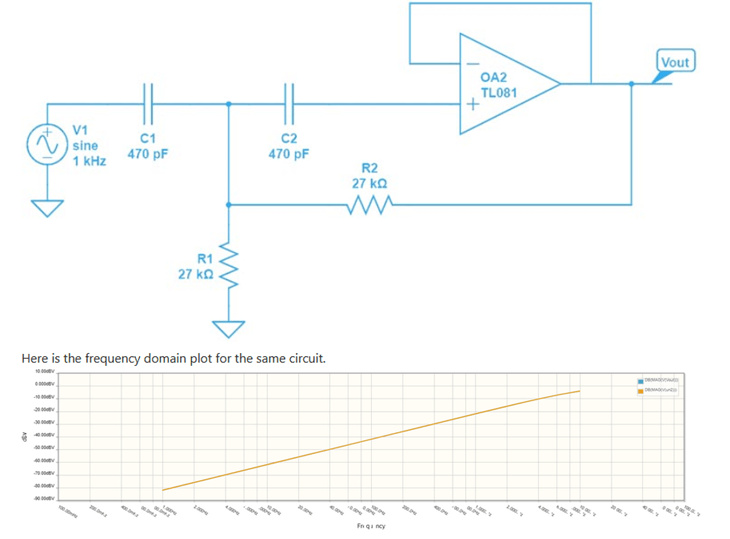

Het tweede-orde Type I Chebyshev hoogdoorlaatfilter is gebaseerd op de Sallen-Key-configuratie. De condensatoren aan de ingang blokkeren lage frequentiesignalen terwijl ze hogere frequentiesignalen doorlaten. Het weerstand-condensator netwerk en de op-amp bepalen de afsnijfrequentie en filterrespons. De bijbehorende frequentieresponsgrafiek toont een toenemende versterking boven de afsnijfrequentie terwijl lagere frequentiecomponenten worden gedempt.

Toepassingen van Chebyshev RF-filters

• Draadloze communicatiesystemen - Chebyshev RF-filters worden gebruikt om gewenste frequentiebanden te scheiden en interferentie van nabijgelegen kanalen te verminderen.

• RF-ontvangers - Helpt ongewenste signalen, ruis en interferentie van aangrenzende kanalen te verwijderen voor signaalverwerking.

• RF-zenders - Dempt harmonischen en ongewenste frequentiecomponenten voordat het signaal wordt verzonden.

• Radarsystemen - Chebyshev RF-filters bieden scherpe frequentiecontrole voor betrouwbare signaaldetectie en doelmeting.

• Satellietcommunicatie apparatuur - Helpt schone signaaltransmissie en -ontvangst te behouden over drukke frequentiebanden.

• RF-testinstrumenten - Gebruikt in spectrumanalysatoren, signaalgeneratoren en communicatietesters om meetnauwkeurigheid te verbeteren.

Chebyshev RF-filter vs Butterworth en andere RF-filters

Parameter	Chebyshev Filter	Butterworth Filter	Bessel Filter	Elliptisch Filter
Passband Ripple	0.01–3 dB	0 dB	0 dB	0.01–3 dB
Stopband Ripple	0 dB (Type I)	0 dB	0 dB	0.01–3 dB
Genormaliseerde Passband Versterking	±Rp dB	0 dB	0 dB	±Rp dB
Roll-Off Snelheid per Pool	20 dB/decade	20 dB/decade	20 dB/decade	20 dB/decade
Selectiviteitsfactor (Relatief)	0.8–0.9	0.5–0.7	0.3–0.5	0.9–1.0
Groepsvertraging Variatie	Medium	Laag	Laagst	Hoogst
Fase Lineariteit	Medium	Goed	Excellent	Slecht
Overshoot in Staprespons	5–30%	4–15%	<5%	20–40%
Demping bij 2× Afsnij (5e Orde Voorbeeld)	~50–55 dB	~30–35 dB	~20–25 dB	~60–70 dB
Demping bij 1.5× Afsnij (5e Orde Voorbeeld)	~30–35 dB	~18–22 dB	~10–15 dB	~40–50 dB
Filterorde Vereist voor 40 dB Weerstand*	4–5	6–8	8–10	3–4
Typisch Invoerverlies (RF)	0.5–3 dB	0.3–2 dB	0.3–2 dB	1–4 dB
Typisch Returverlies	15–25 dB	20–30 dB	20–30 dB	15–25 dB
Typisch VSWR	1.2:1–1.5:1	1.1:1–1.5:1	1.1:1–1.5:1	1.3:1–1.8:1
Component Gevoeligheid	Medium	Laag	Laag	Hoog
Ontwerp Complexiteit	Medium	Laag	Laag	Hoog

Conclusie

Een Chebyshev RF-filter heeft als belangrijkste voordeel zijn steile afsnijdkenmerk, waarmee het ongewenste nabijgelegen frequenties sneller kan attenueren dan een Butterworth- of Bessel-filter van dezelfde orde. Bij het kiezen van een Chebyshev RF-filter, overweeg de vereiste afsnijdfrequentie, doorlaatband-rimpel, stopband-attenuatie, invoerverlies en systeemimpedantie. Toepassingen die maximale frequentieselectiviteit vereisen, profiteren vaak van een hogere rimpelwaarde en hogere filterorde, terwijl toepassingen die een stabielere signaalamplitude vereisen, mogelijk lagere rimpelwaarden gebruiken.
