DS1302 RTC-chipgids: functies, pin-out, werking en Arduino-interface

Veel elektronische projecten moeten de juiste tijd onthouden, zelfs als de stroom is uitgeschakeld.Dit is waar de DS1302 RTC-chip nuttig wordt.Het is een goedkope real-time klok-IC die seconden, minuten, uren, datum, maand, jaar en schrikkeljaarcorrectie tot 2100 kan volgen. Het ondersteunt ook batterijback-up, een eenvoudige 3-draads interface en kleine gegevensopslag via het 31 × 8 RAM met batterijvoeding.In dit artikel worden de kenmerken, het werkingsprincipe, het bedieningscircuit en meer van de DS1302 besproken.

Catalogus

DS1302 Kenmerken en specificaties

• Realtime klok en kalender - Houdt seconden, minuten, uren, datum, dag, maand, jaar en schrikkeljaarcorrectie bij tot 2100.

• 31 × 8 RAM met batterijvoeding - Inclusief intern SRAM voor het opslaan van kleine hoeveelheden gegevens tijdens stroomuitval.

• 3-draads seriële interface - Gebruikt een eenvoudige communicatie-interface met CE-, I/O- en SCLK-pinnen.

• Gegevensoverdracht in burst-modus - Ondersteunt snelle lees- en schrijfbewerkingen van meerdere bytes voor klok- en RAM-gegevens.

• Laag stroomverbruik - Ontworpen voor toepassingen met batterijvoeding en een zeer lage stand-bystroom.

• Ondersteuning voor batterijback-up - Blijft de tijd bijhouden, zelfs als de hoofdstroomvoorziening is losgekoppeld.

• TTL-compatibele logica - Compatibel met standaard TTL en de meeste logische niveaus van microcontrollers.

• Breed bedrijfsspanningsbereik - Werkt van 2,0 V tot 5,5 V voor flexibele systeemintegratie.

• Compact 8-pins pakket - Verkrijgbaar in 8-pins DIP- en 8-pins SO-pakketten voor compacte PCB-ontwerpen.

• Commerciële en industriële temperatuurondersteuning - Ondersteunt werking van 0°C tot +70°C (commercieel) en tot -40°C tot +85°C (industrieel).

• Breed opslagtemperatuurbereik - Bestand tegen opslagtemperaturen van -55°C tot +125°C.

• 260°C soldeervermogen - Ondersteunt standaard soldeerprocessen tijdens PCB-assemblage.

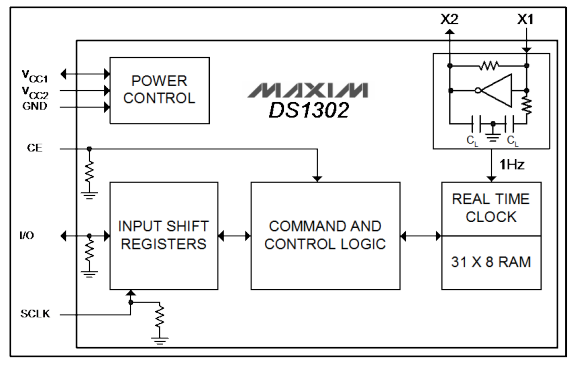

Hoe de DS1302 RTC-chip werkt

De DS1302 is een real-time clock (RTC)-chip die is ontworpen om nauwkeurige tijd- en kalenderinformatie bij te houden, zelfs wanneer de hoofdstroom van het systeem is uitgeschakeld.In de chip genereert een laagfrequente kristaloscillator van 32,768 kHz nauwkeurige timingpulsen die intern worden verdeeld om realtime seconden, minuten, uren, dagen, datums, maanden en jaren te produceren.De chip bevat ook automatische schrikkeljaarcompensatie, waardoor kalenderdata tot het jaar 2100 correct kunnen worden bijgehouden.

De interne commando- en controlelogica beheert alle tijdwaarnemingsoperaties en communicatie met de microcontroller.De DS1302 maakt gebruik van een eenvoudige 3-draads seriële interface bestaande uit CE (Chip Enable), I/O (Data) en SCLK (Serial Clock).Via deze interface kan de microcontroller actuele tijdgegevens lezen of bijgewerkte klokinstellingen naar de RTC-registers schrijven.Dankzij de burst-modusfunctie kunnen meerdere bytes aan klok- of RAM-gegevens snel worden overgedragen in één enkele communicatiecyclus.

De DS1302 bevat ook 31 x 8 bytes SRAM met batterijvoeding voor het opslaan van kleine hoeveelheden gebruikersgegevens tijdens stroomuitval.Het interne stroomregelcircuit schakelt automatisch tussen de hoofdvoeding en de back-upbatterijbron.Wanneer de externe voeding wordt verwijderd, blijft de RTC werken op de back-upbatterij, waardoor de tijd en opgeslagen gegevens zonder onderbrekingen behouden blijven.

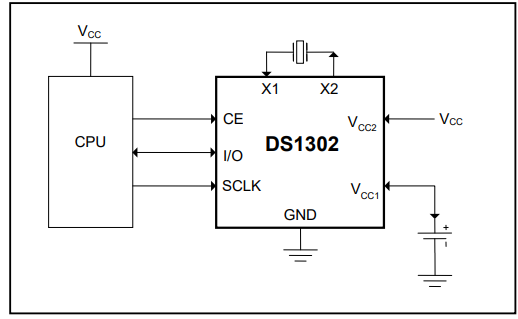

Bedieningscircuit van DS1302

Het DS1302-bedieningscircuit toont de externe basisverbindingen die nodig zijn om de RTC-chip te laten functioneren in een ingebed systeem.De chip is rechtstreeks verbonden met de microcontroller via drie communicatielijnen: CE, I/O en SCLK.Dankzij deze verbindingen kan de processor tijdens de werking van het systeem opdrachten verzenden en tijd- of geheugengegevens uitwisselen met de RTC-chip.

Een horlogekristal van 32,768 kHz is aangesloten tussen de X1- en X2-pinnen om het klokreferentiesignaal te leveren dat nodig is voor nauwkeurige tijdgeneratie.Een juiste plaatsing van de kristallen is belangrijk omdat lange PCB-sporen of elektrische ruis de timingstabiliteit kunnen beïnvloeden en de klokdrift kunnen vergroten.

De DS1302 heeft ook zowel een hoofdvoeding als een back-upstroombron nodig.In de meeste circuits is VCC2 aangesloten op de primaire systeemspanning, terwijl VCC1 is aangesloten op een knoopcelbatterij.Dankzij deze hardware-opstelling kan de RTC tijdinformatie bijhouden wanneer de hoofdstroomvoorziening van het systeem niet beschikbaar is.

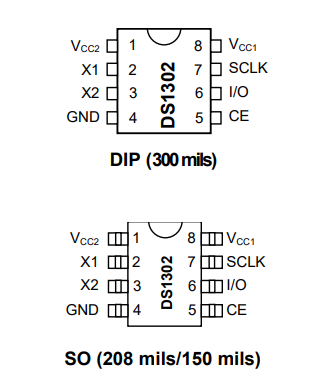

DS1302 Pinout en hardware-ontwerp

Vastzetten Nummer	Vastzetten Naam	Functie	Hardware Ontwerpnota
1	VCC2	Hoofdstroom input leveren	Sluit deze pin aan op de hoofdsysteemspanning, meestal van het microcontrollercircuit.
2	X1	Kristal oscillator-ingang	Sluit één kant aan van het 32,768 kHz-kristal hier.Houd het spoor kort voor een betere stabiliteit.
3	X2	Kristal oscillator-uitgang	Verbind de andere kant van het 32,768 kHz-kristal hier.Plaats geen luidruchtige signalen in de buurt deze speld.
4	GND	Grond	Maak verbinding met de gemeenschappelijke aarde van het circuit.
5	CE	Chip inschakelen	Gebruikt door de microcontroller om de communicatie met de DS1302 te starten.
6	I/O	Bidirectioneel datalijn	Brengt gegevens over tussen de DS1302 en de microcontroller.
7	SCLK	Seriële klok invoer	Ontvangt klok pulsen van de microcontroller tijdens gegevensoverdracht.
8	VCC1	Back-upstroom invoer	Maak verbinding met een reservebatterij of supercondensator om de tijd bij te houden tijdens stroomuitval.

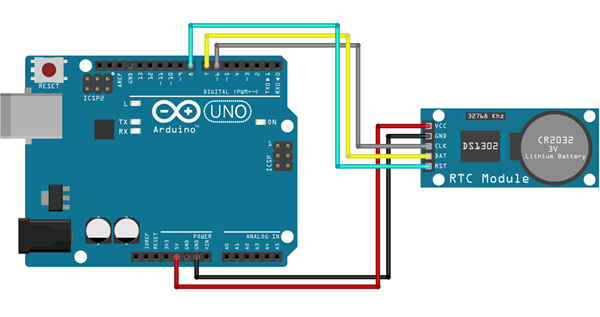

DS1302 Programmering en microcontroller-interface

De DS1302 wordt veel gebruikt met microcontrollers omdat de eenvoudige 3-draads interface eenvoudige communicatie mogelijk maakt met ontwikkelborden zoals Arduino, ESP32, STM32, PIC en AVR-systemen.De microcontroller bestuurt de RTC-chip via de CE-, DAT/I/O- en CLK/SCLK-pinnen om tijd- en kalenderinformatie te lezen of bij te werken.

DS1302 Modulepin	Arduino UNO-pin	Functie
VCC	5V	Hoofdstroom aanbod
GND	GND	Gemeenschappelijke grond verbinding
CLK	Digitale pin 2	Seriële klok signaal
DAT	Digitale pin 3	Bidirectioneel datacommunicatie
RST	Digitale pin 4	Chip inschakelen / controle opnieuw instellen

In een typische Arduino-opstelling ontvangt de RTC-module rechtstreeks stroom van het Arduino-bord, terwijl de communicatiepinnen worden aangesloten op digitale I/O-pinnen.De microcontroller verzendt klokopdrachten en ontvangt realtime gegevens via de seriële DS1302-interface.De meeste projecten maken gebruik van Arduino-bibliotheken zoals DS1302 of Rtc van Makuna om het programmeren te vereenvoudigen en de complexiteit van de communicatie op laag niveau te verminderen.

Het programmeren van de DS1302 omvat doorgaans het initialiseren van de RTC, het instellen van de juiste datum en tijd en het continu uitlezen van tijdregisters voor weergave- of bedieningsfuncties.Ontwikkelaars gebruiken de chip vaak in digitale klokken, alarmen, timers, aanwezigheidssystemen, automatiseringscontrollers en datalogging-toepassingen.

Vanwege de eenvoudige hardwarevereisten en het beginnersvriendelijke communicatieprotocol blijft de DS1302 een populaire RTC-oplossing voor educatieve elektronicaprojecten en goedkope embedded systeemontwerpen.

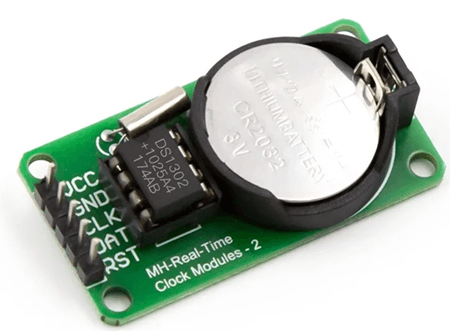

DS1302 RTC-module

De DS1302 RTC-module is een kant-en-klaar bord gebouwd rond de DS1302-chip.In plaats van het kale IC, het kristal, de back-upbatterijhouder en de ondersteunende onderdelen afzonderlijk te bedraden, plaatst de module deze componenten op één kleine printplaat.Dit maakt het gemakkelijker te gebruiken in prototypes, klokken, timers en andere goedkope elektronicaprojecten.

Een typische DS1302-module omvat het RTC IC, een 32,768 kHz kristal, een knoopcelbatterijhouder en pin-headers voor externe verbinding.Het kristal zorgt voor de timingreferentie, terwijl de batterijhouder het klokcircuit van stroom houdt wanneer de netvoeding wordt verwijderd.Hierdoor kan de module tijd- en kalendergegevens bewaren tijdens stroomonderbrekingen.

Een belangrijk detail is het back-upbatterijcircuit.Sommige DS1302-modules bevatten een oplaadpad dat bedoeld is voor oplaadbare cellen, maar veel gebruikers installeren een standaard CR2032-knoopcel, die niet oplaadbaar is.Voordat u de module langdurig gaat gebruiken, is het belangrijk om te controleren of het bord over een laadcircuit beschikt en het juiste batterijtype te kiezen.

DS1302 versus andere RTC-chips

Functie	DS1302	DS1307	DS3231	PCF8563
Communicatie Interface	3-draads serieel	I2C	I2C	I2C
Operationeel Spanning	2,0V – 5,5V	4,5V – 5,5V	2,3V – 5,5V	1,0V – 5,5V
Nauwkeurigheid van de klok	Matig	Matig	Zeer hoog	Goed
Temperatuur Compensatie	Nee	Nee	Ja	Nee
Intern kristal	Nee	Nee	Ja	Nee
Reservebatterij Ondersteuning	Ja	Ja	Ja	Ja
Intern RAM-geheugen	31 × 8 bytes	56 bytes	Beperkte gebruiker registreert	Geen SRAM
Macht Verbruik	Laag	Matig	Laag	Zeer laag
Tijdafwijking	Hogere drift mogelijk	Matige drift	Zeer lage drift	Lager dan DS1307
Hardware Complexiteit	Eenvoudig	Eenvoudig	Heel eenvoudig	Eenvoudig
Kosten	Zeer laag	Laag	Hoger	Laag
Beste gebruiksscenario	Basisklokken en Arduino-projecten	Verouderde RTC toepassingen	Precisietiming en IoT-systemen	Ultra-laag vermogen draagbare apparaten

Toepassingen voor de DS1302 RTC-chip

Digitale klokken en kalendersystemen

De DS1302 wordt veel gebruikt in digitale klokken en kalendersystemen omdat hij zelfs tijdens stroomonderbrekingen realtime datum- en tijdinformatie kan behouden.Dankzij de ondersteuning voor back-upbatterijen kunnen klokken blijven draaien zonder te resetten na stroomuitval, waardoor deze geschikt is voor LED-klokken, desktopkalenders, wandklokken en timerdisplays.

Arduino en educatieve elektronicaprojecten

De DS1302 is populair in Arduino- en educatieve projecten omdat de eenvoudige 3-draads communicatie-interface RTC-programmering eenvoudiger maakt voor beginners.Studenten en hobbyisten gebruiken de chip vaak om meer te leren over embedded systemen, tijdregistratie, seriële communicatie en geheugen met batterijvoeding.

Dataloggingsystemen

Veel goedkope dataloggingsystemen gebruiken de DS1302 om tijdstempels toe te voegen aan sensormetingen, omgevingsmetingen en bedrijfsrecords van machines.De RTC helpt bij het chronologisch volgen van gebeurtenissen, zelfs wanneer het hoofdsysteem stroom verliest.Bij basisregistratietoepassingen zoals temperatuurbewaking of energieregistratie biedt de DS1302 betrouwbare tijdregistratie zonder de hardwarekosten aanzienlijk te verhogen.

Alarm- en planningssystemen

De DS1302 wordt vaak gebruikt in alarmsystemen, geautomatiseerde timers en planningscontrollers waarbij gebeurtenissen op specifieke tijden moeten plaatsvinden.Toepassingen zoals schoolbelsystemen, irrigatiecontrollers, medicatieherinneringen en programmeerbare apparaattimers gebruiken de RTC om een ​​nauwkeurige planning te behouden tijdens continu gebruik.

Domotica en ingebouwde controllers

Domoticasystemen gebruiken de DS1302 vaak voor tijdgebaseerde besturingsfuncties zoals automatische verlichting, ventilatorplanning, beveiligingsmonitoring en apparaatbeheer.Dankzij de RTC kunnen ingebedde controllers acties uitvoeren op basis van de werkelijke tijd in plaats van alleen te vertrouwen op interne softwaretimers.

Draagbare apparaten op batterijen

De DS1302 is geschikt voor elektronica op batterijen vanwege het lage energieverbruik in stand-by en de werking van de back-upbatterij.Draagbare timers, draagbare instrumenten, compacte bewakingsapparatuur en ingebedde systemen met laag vermogen gebruiken de chip om de tijd bij te houden terwijl de hoofdprocessor in de slaapmodus blijft of is uitgeschakeld.

Aanwezigheids- en toegangscontrolesystemen

Basis aanwezigheidssystemen en toegangscontrolesystemen gebruiken de DS1302 om tijdstempels vast te leggen voor gebruikersactiviteiten, check-ins en gebeurtenisregistratie.De RTC helpt bij het bijhouden van nauwkeurige chronologische gegevens, zelfs na stroomonderbrekingen of opnieuw opstarten van het systeem.

Goedkope consumentenelektronica

De DS1302 wordt veel gebruikt in goedkope consumentenelektronica zoals kookwekkers, elektronische klokken, thermostaatregelaars, hobbyelektronica en eenvoudige automatiseringsapparaten.Veel fabrikanten kiezen voor de chip omdat deze zeer weinig externe componenten vereist en toch betrouwbare realtime klokfunctionaliteit biedt.

DS1302 Bestelinformatie

Deel Nummer	Temperatuur Bereik	Pakket Typ
DS1302+	0°C tot +70°C	8-PDIP (300 mil)
DS1302N+	-40°C tot +85°C	8-PDIP (300 mil)
DS1302S+	0°C tot +70°C	8-SO (208 mil)
DS1302SN+	-40°C tot +85°C	8-SO (208 mil)
DS1302Z+	0°C tot +70°C	8-SO (150 mil)
DS1302ZN+	-40°C tot +85°C	8-SO (150 mil)

Hoe u de juiste RTC-chip voor uw project kiest

• Controleer de nauwkeurigheidsbehoeften - Gebruik DS1302 voor basistiming;kies DS3231 voor hogere precisie.

• Pas de interface aan - DS1302 gebruikt 3-draads serieel, terwijl DS1307, DS3231 en PCF8563 meestal I2C gebruiken.

• Denk aan het stroomverbruik - Kies RTC's met laag vermogen voor apparaten op batterijen of draagbare apparaten.

• Controleer back-upondersteuning - Zorg ervoor dat de RTC de tijd kan bijhouden wanneer de hoofdstroom is uitgeschakeld.

• Externe onderdelen beoordelen - DS1302 heeft een extern kristal nodig, terwijl DS3231 een ingebouwde gecompenseerde oscillator heeft.

• Pas de toepassing aan - DS1302 past op klokken, timers en leerprojecten;DS3231 is geschikt voor IoT en datalogging.

• Breng kosten en betrouwbaarheid in evenwicht - DS1302 is goedkoper, maar DS3231 is beter als nauwkeurigheid belangrijk is.

Veelgestelde vragen [FAQ]

1. Waarom gebruikt de DS1302 een reservebatterij?

De back-upbatterij zorgt ervoor dat de klok blijft lopen als de hoofdstroom is uitgeschakeld.Dit voorkomt dat het systeem de juiste tijd verliest tijdens uitschakelingen of stroomstoringen.

2. Wat is het belangrijkste verschil tussen DS1302 en DS3231?

De DS1302 is goedkoper en eenvoudiger, maar de DS3231 is nauwkeuriger.De DS3231 beschikt over temperatuurcompensatie, terwijl de DS1302 afhankelijk is van een extern kristal.

3. Waarom kan de PCB-indeling de nauwkeurigheid van de DS1302 beïnvloeden?

De DS1302 maakt gebruik van een kristal van 32,768 kHz, dat kan worden beïnvloed door ruis of lange PCB-sporen.Door het kristal dicht bij de chip te plaatsen, wordt de klokdrift verminderd.

4. Waarom wordt de DS1302 nog steeds gebruikt in Arduino-projecten?

Het is goedkoop, gemakkelijk aan te sluiten en wordt door veel bibliotheken ondersteund.Dit maakt het nuttig voor beginners, studenten en eenvoudige timingprojecten.

5. Hoe helpt de burst-modus de DS1302?

In de Burst-modus kan de chip meerdere bytes aan tijd of RAM-gegevens in één handeling overbrengen.Dit maakt het lezen en schrijven van gegevens sneller en gemakkelijker.

6. Waarom zijn er bij sommige DS1302-modules zorgen over de batterijveiligheid?

Sommige modules bevatten een oplaadcircuit, maar veel gebruikers installeren niet-oplaadbare CR2032-batterijen.Het opladen van een niet-oplaadbare batterij kan schade of lekkage veroorzaken.

7. Hoe helpt de DS1302 systemen met een laag energieverbruik?

De DS1302 kan de tijd bijhouden met een zeer lage back-upstroom.Hierdoor blijven apparaten op batterijen de tijd behouden, zelfs als de hoofdprocessor is uitgeschakeld.

8. Waarom een ​​RTC-chip gebruiken in plaats van softwaretiming?

De softwaretiming stopt wanneer de microcontroller wordt gereset, in de slaapstand gaat of stroom verliest.Een RTC-chip houdt de tijd onafhankelijk bij met behulp van back-upstroom.
