ADC en DAC Terminologie: Sleutelconcepten en Prestatieparameters

Analoge naar digitale converters (ADC) en digitale naar analoge converters (DAC) fungeren als een brug tussen de analoge wereld, waar echte signalen zoals geluid, temperatuur en spanning bestaan, en de digitale wereld, waar informatie wordt verwerkt en opgeslagen. Dit artikel legt de belangrijkste ADC en DAC terminologie uit die in echte circuits wordt gebruikt. Elke term speelt een rol in hoe een converter omgaat met signalen uit de echte wereld, vooral in toepassingen zoals communicatiesystemen, audioprocessing, sensoren en industriële elektronica.

Catalogus

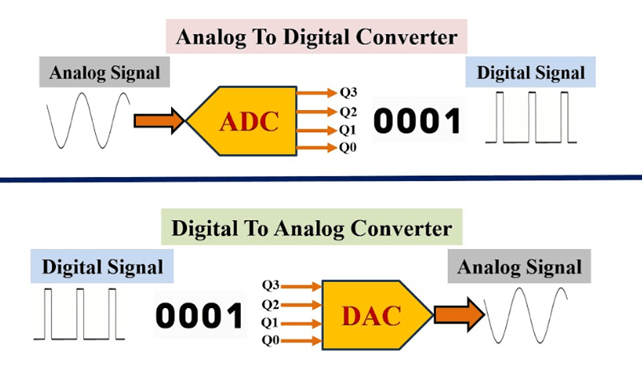

ADC en DAC Terminologie in Echte Circuits

Acquisitietijd

Acquisitietijd is de periode die nodig is voor de interne sampling-condensator van de ADC om op te laden en zich aan te passen aan de ingangs spanning nadat deze van track naar hold-modus is geschakeld. In praktische ADC-ontwerpen is dit niet alleen een vertraging - het bepaalt of de gesamplede waarde nauwkeurig of vervormd is.

Het is van belang omdat als het ingangssignaal sneller verandert dan de acquisitietijd toestaat, de condensator zich niet volledig zal aanpassen, wat conversiefouten oplevert. In hogesnelheid-gegevensacquisitiesystemen zoals motorbesturing of RF-sampling leidt onvoldoende acquisitietijd tot golfvormvervorming en onjuiste digitale weergave. Ontwerpers moeten de acquisitietijd afstemmen op de ingangssignaalimpedantie en sampling frequentie om de nauwkeurigheid te behouden.

Aliasing

Aliasing is een samplingfout die optreedt wanneer een signaal onder de Nyquist-frequentie wordt gesampled. Hoogfrequente componenten worden "gevouwen" in lagere frequenties, wat valse signalen creëert die eigenlijk niet in de invoer aanwezig waren.

Dit is kritisch in echte systemen omdat aliasing niet kan worden gecorrigeerd na conversie. In audio systemen produceert het ongewenste tonen, terwijl het in sensorsystemen misleidende metingen creëert. Anti-aliasing filters zijn daarom vereist voor de ADC om frequenties boven de helft van de sampling frequentie te verwijderen.

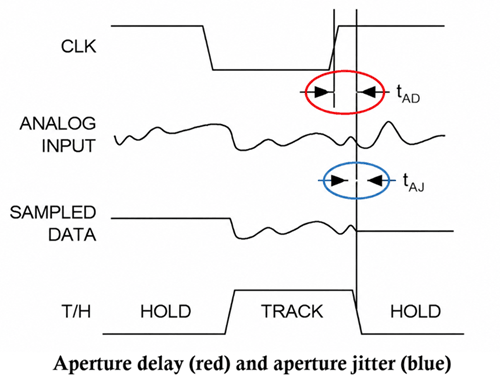

Opening Vertraging

Opening vertraging is het tijdsverschil tussen de sampling klokrand en het exacte moment waarop de ADC het ingangssignaal vastlegt.

In echte circuits wordt deze vertraging belangrijk bij het meten van snel veranderende signalen. Zelfs kleine vertragingen kunnen fasefouten veroorzaken tussen kanalen in meerkanaalsystemen, wat leidt tot onnauwkeurige tijdsanalyse in toepassingen zoals oscilloscopen of communicatiereceivers.

Opening Jitter

Opening jitter verwijst naar willekeurige variaties in het samplingmoment. In tegenstelling tot vaste vertraging introduceert jitter onzekerheid in wanneer de sampling plaatsvindt.

Het is vooral kritiek bij hoge ingangfrequenties omdat timing onzekerheid zich direct vertaalt in spanningsruis. In RF en hogesnelheid ADC's kan opening jitter de SNR aanzienlijk verslechteren, waardoor de haalbare resolutie beperkt wordt, zelfs als de ADC een hoge bitdiepte heeft.

Binaire Codering (Unipolair)

Binaire codering in unipolaire ADC's koppelt alleen positieve ingangs spanningen aan digitale waarden, typisch van 0 tot volledig schaal.

Het is wijdverspreid in enkelvoudige voeding systemen zoals op batterijen werkende sensoren. De beperking is dat negatieve signalen niet direct kunnen worden weergegeven, wat niveauverschuiving of biasing vereist.

Bipolair Invoer

Een bipolair invoer laat signalen toe om boven en onder een referentieniveau (vaak aarde of middenspanning) te schommelen. Dit is essentieel in differentiële systemen zoals audio-, instrumentatie versterkers en industriële sensoren omdat het zowel positieve als negatieve golfvorminformatie behoudt zonder vervorming of clipping.

Gemeenschappelijk Mode Onderdrukking (CMR)

Common Mode Rejection beschrijft hoe goed een differentieel systeem identieke signalen op beide ingangen negeert. In echte ADC-systemen is een hoge CMR belangrijk omdat ruis vaak gelijkmatig beide signaallijnen binnenkomt (bijv. EMI). Een hoge CMR-verhouding zorgt ervoor dat alleen het differentiële signaal wordt omgezet, wat de nauwkeurigheid verbetert in luidruchtige industriële omgevingen.

Crosstalk

Crosstalk is ongewenste signaalkoppeling tussen aangrenzende kanalen in multi-kanaal ADC/DAC-systemen. Het is van belang in dichte PCB-layouts waar hoge frequentie-signalen kunnen interfereren met naburige kanalen. Dit vermindert de meetnauwkeurigheid in systemen zoals multi-sensor arrays, audiomengpanelen en communicatiediensten.

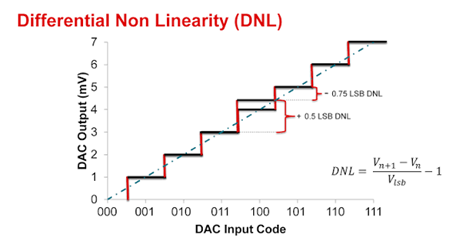

Differentiële Nonlineariteit (DNL)

DNL meet hoeveel elke ADC-stap afwijkt van de ideale 1 LSB-verhoging. In praktische termen bepaalt het of de ADC-uitgang soepel overgaat of ontbrekende codes heeft. Hoge DNL veroorzaakt ongelijke resolutie en kan vervorming creëren in precisie meet systemen zoals digitale instrumentatie.

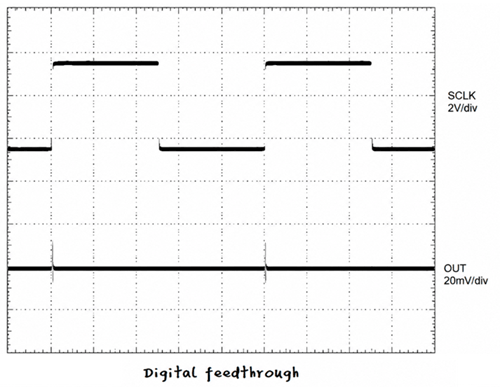

Digitale Doorlaat

Digitale doorlaat is ruis die verschijnt bij de DAC-uitgang door interne digitale schakelingen. Het is belangrijk in gemengde signaalsystemen omdat snelle digitale overgangen in de analoge uitgang kunnen koppelen, wat pieken creëert die de signaalzuiverheid verminderen, vooral in audio- en golfvormgeneratiesystemen.

Dynamisch Bereik

Dynamisch bereik is de verhouding tussen het kleinste detecteerbare signaal en het grootste ongewijzigde signaal. Een hoger dynamisch bereik stelt een systeem in staat om zwakke signalen te meten in de aanwezigheid van sterke signalen, wat cruciaal is in radar, medische beeldvorming en audioverwerking.

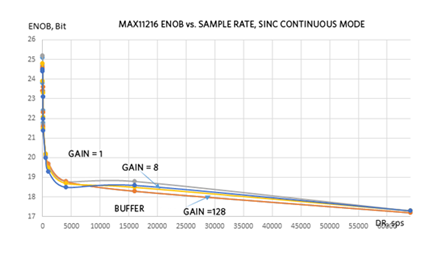

Effectief Aantal Bits (ENOB)

ENOB vertegenwoordigt de werkelijke bruikbare resolutie van een ADC na aftrek van ruis en vervorming. Zelfs als een ADC is beoordeeld op 12 of 16 bits, is het werkelijke ENOB vaak lager door thermische ruis, jitter en non-lineariteit. Dit maakt ENOB een praktischer prestatie-indicator dan nominale resolutie.

Effectieve Waarde (RMS)

RMS (Root Mean Square) is de equivalente DC-waarde van een AC-signaal die de vermogensinhoud vertegenwoordigt. Het wordt gebruikt in ADC/DAC-systemen om de signaalsterkte in vermogenselektronica, audio en sensorsystemen te evalueren.

Volledige Vermogensbandbreedte

Dit definieert de maximum ingangsfrequentie waar de ADC nog steeds een volschalingse signaal kan verwerken zonder significante demping. Cruciaal in hoge-frequentie toepassingen omdat zelfs als de samplesnelheid hoog is, de analoge voorversterker beperkingen de bruikbare bandbreedte kunnen verminderen.

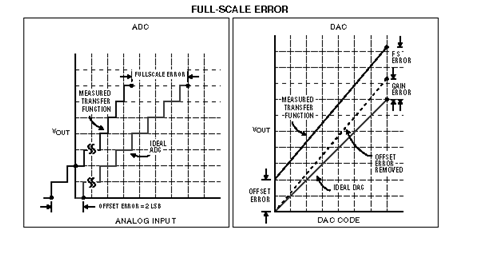

Volledige Schaalfout

Volledige schaalfout is de afwijking tussen de werkelijke output en de ideale maximale output. Heeft directe invloed op de calibratie-nauwkeurigheid in meetsystemen en moet worden gecorrigeerd in precisie ADC-toepassingen.

Volledige Schaalversterking Fout

Dit is de schaalfout over het volledige bereik van de overdrachtsfunctie. Beïnvloedt hoe nauwkeurig de ingangsspanning in de digitale output wordt afgebeeld en wordt vaak gecorrigeerd met behulp van calibratiecoëfficiënten.

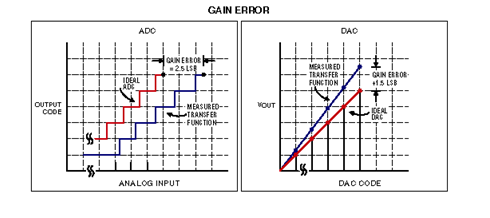

Versterking Fout

Versterking fout meet de afwijking in helling tussen de werkelijke en ideale overdrachtsfunctie. In echte systemen leidt dit tot proportionele meetonjuistheden over alle invoerniveaus.

Drift van Versterking Fout

Drift van versterking fout beschrijft hoe de versterking verandert met temperatuur. Kritisch in industriële omgevingen waar temperatuurvariaties kunnen leiden tot langetermijn meetinstabiliteit.

Versterking Consistentie

Versterking consistentie zorgt ervoor dat meerdere ADC-kanalen identiek versterkingsgedrag produceren. Het is essentieel in multi-kanaal systemen zoals gefaseerde arrays en multi-sensor meetplatforms.

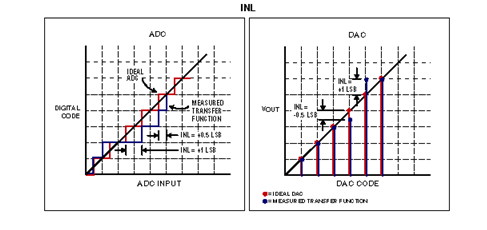

Integrale Nonlineariteit (INL)

INL meet hoe ver de ADC-overdrachtsfunctie afwijkt van een ideale rechte lijn na het verwijderen van offset- en versterkingfouten. Beïnvloedt direct de nauwkeurigheid en lineariteit, waardoor het een van de belangrijkste specificaties in precisie ADC's is.

Intermodulatie Vervorming (IMD)

IMD treedt op wanneer meerdere signalen mengen door niet-lineair gedrag, wat ongewenste frequentiecomponenten produceert.

Minst Belangrijke Bit (LSB)

LSB is de kleinste spanningsverandering die overeenkomt met een één-stap verandering in digitale output. Bepaalt de resolutie granulariteit en bepaalt hoe fijn een ADC kleine signaalvariaties kan onderscheiden.

Laaddetectie Output

Laaddetector meet spanning of stroom direct bij de belasting in plaats van bij de bron. Dit verbetert de regulatienauwkeurigheid in vermogenssystemen door te compenseren voor spanningsval over bedrading.

MSB Overgang

De meest kritieke schakelgebeurtenis in een DAC waarbij de meest significante bit van staat verandert, wat vaak leidt tot outputglitches.

Meest Significante Bit (MSB)

De zwaarst gewogen bit in een binair nummer, verantwoordelijk voor de grootste bijdrage aan de outputwaarde.

Vermenigvuldigende DAC

Een DAC die een extern analoog referentiesignaal gebruikt, waardoor het AC-signalen digitaal kan schalen.

Nyquist Frequentie

De hoogste frequentie die nauwkeurig kan worden bemonsterd zonder aliasing, gelijk aan de helft van de bemonsteringsfrequentie.

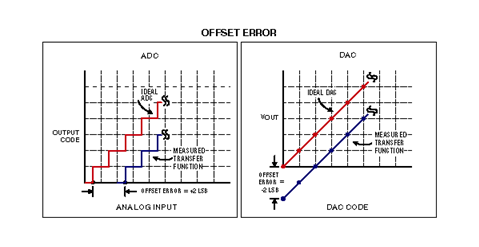

Offsetfout

Offsetfout vertegenwoordigt de afwijking op nul invoerniveau vergeleken met het ideale uitvoergedrag.

Offsetfoutdrift

Temperatuurgeïnduceerde variatie in offsetfout in de loop van de tijd.

Oversampling

Bemonsteren met een snelheid die aanzienlijk hoger is dan de Nyquist-frequentie om de resolutie te verbeteren en ruis te verminderen.

Fase-matching

De mate van tijdsuitlijning tussen meerdere ADC-kanalen die hetzelfde signaal meten.

Stroomvoorziening Afwijzingsverhouding (PSRR)

Het vermogen van een omzetter om uitvoervariatie te onderdrukken die wordt veroorzaakt door veranderingen in de voeding.

Kwantisatiefout

Het verschil tussen de feitelijke analoge invoer en de dichtstbijzijnde digitale representatie.

Verhoudingmeting

Een meettechniek waarbij de referentie spanning evenredig is aan het ingangssignaal, wat de nauwkeurigheid in variabele systemen verbetert.

Resolutie

Het aantal bits dat wordt gebruikt om analoge signalen digitaal weer te geven. Hogere resolutie verbetert de nauwkeurigheid.

Bemonsteringsfrequentie

Het aantal monsters dat per seconde door een ADC wordt vastgelegd.

Signaal-ruisverhouding (SNR)

De verhouding van signaalvermogen tot ruisvermogen in een systeem.

SINAD

Een prestatiemaatstaf die zowel ruis als vervorming ten opzichte van het hoofd signaal omvat.

Slew-snelheid

De maximale snelheid waarmee de uitgangsspanning in de loop van de tijd kan veranderen.

Kleine signaalbandbreedte

Het frequentiebereik waarin de omzetter lineair werkt met lage-amplitudesignalen.

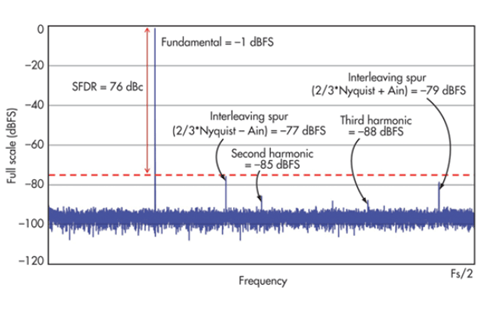

Spuriusvrije dynamische bereik (SFDR)

Het verschil tussen het hoofd signaal en het grootste ongewenste spectrale component.

Pieks (Glitch-energie)

Pieken of glitch-energie is ongewenste transiënte uitgangen tijdens DAC-schakeling. Het beïnvloedt de golfvormnauwkeurigheid in precisie-analoog uitgangen systemen.

Track-and-Hold-circuit

Dit circuit monster een analoog signaal en houdt het stabiel during conversie. ADC's vereisen een stabiele invoer tijdens het conversieproces.

Overgangsruis

Overgangsruis is onzekerheid wanneer de ADC-uitgang overschakelt tussen aangrenzende codes. Bepaalt hoe stabiel de digitale uitvoer lijkt nabij drempelgrenzen.

Totale harmonische vervorming (THD)

THD meet de harmonische inhoud die wordt gegenereerd door niet-lineaire vervorming.

Onderbemonstering

Onderbemonsteren monster opzettelijk onder Nyquist voor hoogfrequente signaalanalyse. Gebruikt in RF-systemen met banddoorlaat signalen.

Unipolaire invoer

Unipolaire invoer verwijst naar signalen die alleen in één polariteit variëren. Vereenvoudigt het ontwerp van ADC's maar beperkt de flexibiliteit van signaalrepresentatie.

Nul Amplitude Fout

Dit is een andere vorm van offsetfout in unipolaire systemen, die de afwijking op nul invoer vertegenwoordigt. Beïnvloedt voornamelijk de nauwkeurigheid van laag-niveau signalen.

Veelvoorkomende misinterpretaties van ADC- en DAC-termen

• Verwarring tussen Resolutie en Nauwkeurigheid - Resolutie verwijst naar het aantal bits in een omzetter, terwijl nauwkeurigheid verwijst naar hoe dicht de uitvoer bij de ware analoge waarde is. Hoge resolutie garandeert niet automatisch hoge nauwkeurigheid omdat ruis, versterkingsfout, offsetfout en non-lineariteit nog steeds de prestaties beïnvloeden.

• Misinterpretatie van SNR, SINAD en THD - Signaal-ruisverhouding (SNR) beschouwt alleen ruis, terwijl SINAD zowel ruis als vervorming omvat. Totale harmonische vervorming (THD) meet alleen harmonische vervorming. Deze als identiek beschouwen leidt tot een onjuiste evaluatie van de signaalkwaliteit.

• ENOB versus ADC Bit Resolutie - Effectief aantal bits (ENOB) vertegenwoordigt de in de praktijk bruikbare resolutie onder ruis- en vervormingsomstandigheden, terwijl ADC-bitresolutie de theoretische maximum is. Aannemen dat beide gelijk zijn kan leiden tot onjuiste verwachtingen van de systeemprestaties.

• Bemonsteringsfrequentie versus Bandbreedte - Bemonsteringsfrequentie definieert hoe vaak monsters worden genomen, terwijl bandbreedte het bereik van frequenties definieert dat nauwkeurig kan worden verwerkt. Het negeren van de Nyquist-vereiste kan leiden tot aliasing en signaalvervorming.

• INL versus DNL-fout - Differentiële niet-lineariteit (DNL) beïnvloedt de uniformiteit van de stapgrootte tussen aangrenzende codes, terwijl integrale niet-lineariteit (INL) de algemene afwijking van de ideale overdrachtscurve meet. Deze als hetzelfde beschouwen kan leiden tot onjuiste evaluatie van lineariteit.

• Het negeren van de impact van ruis en vervorming in de echte wereld - Veel gebruikers gaan uit van ideaal omzettergedrag, maar echte ADC's en DAC's worden beïnvloed door thermische ruis, kwantisatieruis, jitter en niet-lineaire vervorming, wat aanzienlijke impact heeft op de prestaties.

• Ideale versus praktische prestaties - Datasheetwaarden vertegenwoordigen vaak ideale of testspecifieke omstandigheden. In de echte toepassingen variëren de prestaties afhankelijk van temperatuur, frequentie, belastingsomstandigheden en circuitontwerp.

Conclusie

De hierboven vermelde termen definiëren hoe nauwkeurig een systeem signalen kan vastleggen, omzetten en reproduceren onder reële bedrijfsomstandigheden. Het beheersen van ADC- en DAC-terminologie verbetert direct de nauwkeurigheid van engineering, de stabiliteit van het systeem en de efficiëntie van het ontwerp. Het stelt ingenieurs ook in staat om componenten kritischer te evalueren, de signaalintegriteit te optimaliseren en ervoor te zorgen dat de prestatie in de echte wereld overeenkomt met de ontwerpexpectaties.

Veelgestelde Vragen [FAQ]

1. Hoe beïnvloedt aperture jitter specifiek de prestaties van hoge-frequentie ADC's, en waarom is het kritischer dan aperture delay in RF-toepassingen?

Aperture jitter introduceert timingonzekerheid in het bemonsteringsmoment, wat direct resulteert in spanningsruis bij hoge ingangsfrequenties. In RF- en hogesnelheidssystemen vermindert zelfs kleine jitter de SNR aanzienlijk, waardoor het kritischer is dan vaste aperture delay.

2. Waarom neemt ENOB af naarmate de ingangsfrequentie toeneemt, ook al blijft de ADC-resolutie hetzelfde?

ENOB neemt af omdat ruis en vervorming toenemen bij hogere ingangsfrequenties. Effecten zoals jitter, niet-lineariteit en bandbreedtebeperkingen verminderen het effectieve bruikbare aantal bits, hoewel de fysieke resolutie onveranderd blijft.

3. Hoe beïnvloedt differentiële niet-lineariteit (DNL) ontbrekende codes in de ADC-conversie?

Als DNL meer dan ±1 LSB overschrijdt, kan dit leiden tot ontbrekende uitvoercodes waarbij bepaalde digitale waardes nooit verschijnen. Dit vermindert direct de lineariteit en kan discontinuïteiten in de signaalrepresentatie veroorzaken.

4. Waarom wordt SINAD beschouwd als een realistischere prestatiemetriek dan SNR in reële systemen?

SINAD omvat zowel ruis als harmonische vervorming, terwijl SNR alleen ruis in aanmerking neemt. Aangezien reële systemen altijd vervorming omvatten, geeft SINAD een nauwkeuriger beeld van de daadwerkelijke signaalkwaliteit.

5. Hoe verbetert oversampling de prestaties van de ADC naast het verhogen van de resolutie?

Oversampling verspreidt kwantisatieruis over een bredere bandbreedte, waardoor digitale filtering in-bandsruis kan verminderen. Dit verbetert de effectieve resolutie en de algehele signaal-ruisprestaties.

6. Wat is de relatie tussen de volledige vermogensbandbreedte en de slewing-ratebeperkingen in ADC-ingangssignalen?

De volledige vermogensbandbreedte is beperkt door hoe snel de ingang kan veranderen zonder vervorming. Als de slewing-rate de trackingcapaciteit van de ADC overschrijdt, treden signaalvervormingen op, zelfs binnen de bandbreedtebeperkingen.
