Volledige Gids voor Diode Selectie in Vermogenselektronica Systemen

Een diode is gemaakt van een halfgeleidermateriaal dat elektrische stroom in slechts één richting toestaat. Het functioneert als een eenrichtingspoort voor elektriciteit. Wanneer de juiste voorwaartse spanning wordt toegepast, leidt de diode de stroom gemakkelijk. Wanneer de spanning wordt omgekeerd, blokkeert deze de stroom en voorkomt dat deze vloeit. Dit simpele gedrag maakt diodes essentieel in veel elektronische systemen zoals voedingen, laders, converters, signaalbescherming circuits en communicatiemiddelen. In dit artikel zullen we bespreken hoe diode selectie in de praktijk werkt, de belangrijkste parameters die in overweging moeten worden genomen en een stapsgewijze gids voor het selecteren van de juiste diode voor verschillende elektronische toepassingen.

Catalogus

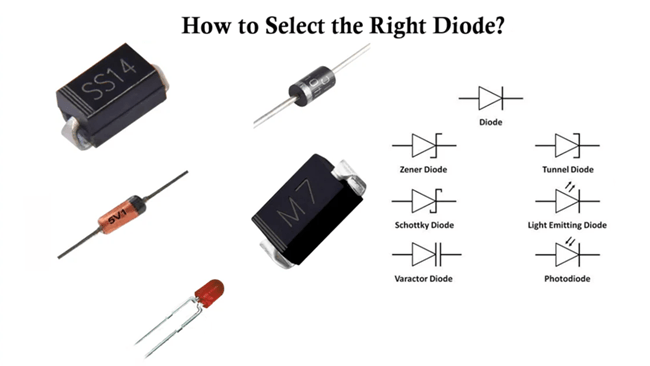

Parameters voor het Kiezen van de Juiste Diode

Voorwaartse Spanning en Geleidingsgedrag

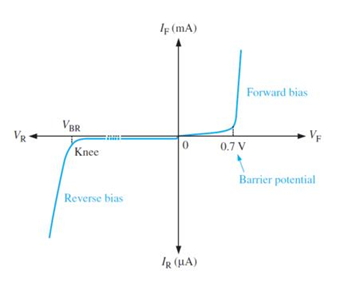

De voorwaartse spanning (VF) is de spanningsval over een diode wanneer deze in een geleidend stadium verkeert. Deze parameter beïnvloedt direct de energie-efficiëntie en warmteontwikkeling in elektronische circuits.

Typische waarden zijn:

• Silicium diodes: ongeveer 0,6V tot 0,8V

• Schottky diodes: ongeveer 0,2V tot 0,4V

De relatie tussen spanning en stroom is niet-lineair. Zodra de drempel is bereikt, neemt de stroom exponentieel toe in plaats van lineair, volgens de kenmerken van de halfgeleiderverbinding.

Temperatuur beïnvloedt ook de prestaties:

• Hogere temperatuur vermindert VF

• Lagere temperatuur verhoogt VF

Aangezien het vermogensverlies wordt bepaald door VF × IF, kunnen zelfs kleine veranderingen in de voorwaartse spanning een significante impact hebben op het thermische gedrag in toepassingen met hoge stroom.

Stroomclassificaties en Lading Capaciteit

De stroomclassificatie definieert hoeveel elektrische stroom een diode veilig kan verwerken onder gespecificeerde thermische omstandigheden. Deze limiet wordt voornamelijk bepaald door de temperatuur van de junctie en het vermogen van het apparaat om warmte af te voeren. Wanneer de diode binnen de gespecificeerde voorwaarden werkt, handhaaft deze stabiele geleiding zonder permanente degradatie.

De maximale voorwaartse stroom (IF) vertegenwoordigt de continue stroom die een diode kan geleiden onder stationaire werking. Deze parameter is voornamelijk beperkt door thermische beperkingen, omdat overmatige stroom het vermogensverlies verhoogt en de junctietemperatuur doet stijgen. Als deze limiet gedurende een lange periode wordt overschreden, kan permanente schade optreden door oververhitting van de halfgeleiderverbinding en de verpakkingsstructuur.

In gelijkrichtertoepassingen wordt de gemiddelde gelijkgerichte stroom (IO) gebruikt om de lange termijn stroomverwerkingscapaciteit te definiëren onder AC-naar-DC-omzetting. Deze waarde is afhankelijk van de vorm van de golf, de arbeidscyclus en het thermische ontwerp van het apparaat. Juiste warmteafvoer en PCB thermisch beheer beïnvloeden direct hoe dicht de diode kan opereren bij zijn IO-classificatie.

Naast continue werking moeten diodes ook bestand zijn tegen kortdurende hoge stroomstress. De piekstroom (IFSM) vertegenwoordigt de niet-repetitieve piek voorwaartse stroom die optreedt tijdens transiënten zoals inschakelschakelen of het opladen van een condensator. Hoewel deze toestand slechts enkele milliseconden aanhoudt, kan het aanzienlijke thermische en mechanische stress op de junctie uitoefenen.

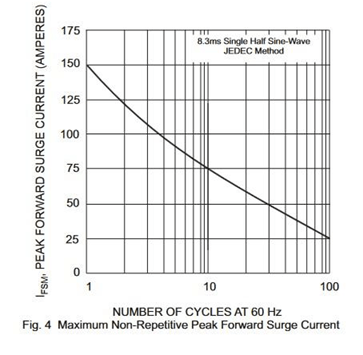

Dit gedrag wordt duidelijk geïllustreerd in de onderstaande figuur, die de relatie toont tussen de piekstroomcapaciteit en het aantal AC-cycli bij 60 Hz. Naarmate de duur van de piek toeneemt, neemt de toegestane piekstroom af vanwege de opgestapelde thermische stress in het apparaat.

Omgekeerde spanning classificaties en doorbraaklimieten

Omgekeerde spanning classificaties definiëren de maximale spanning die een diode kan blokkeren in de niet-conductieve toestand zonder doorbraak. De belangrijkste parameter is de piek herhalende omgekeerde spanning (VRRM), die de veilige bedrijfsgrens vaststelt tijdens normale circuitomstandigheden, inclusief herhalend schakelen en kleine spanningfluctuaties.

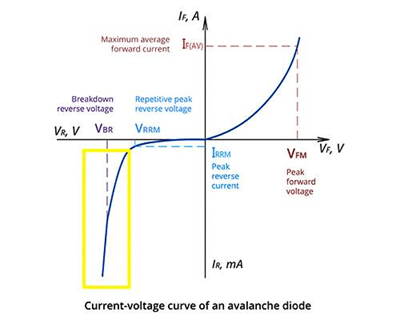

De figuur illustreert de stroom-spanning (I–V) karakteristiek van een lawinediode, die laat zien hoe het omgekeerd blokkeringgedrag wordt gehandhaafd tot de doorbraakregio. Naarmate de omgekeerde spanning toeneemt, blijft de diode in een lage lekstaat totdat deze de doorbraakspanning (VBR) bereikt, waar de stroom scherp toeneemt door lawinegeleiding.

In praktisch ontwerp moeten VR en VRRM altijd onder de doorbraakregio worden gehouden met een voldoende veiligheidsmarge om ongewenste geleiding te voorkomen. Het overschrijden van deze limieten dwingt de diode in lawinedoorbraak, wat leidt tot overmatige lekstroom, vermogensafvoer en mogelijke thermische schade.

De afbeelding verbindt duidelijk de bedrijfsgrenzen (VRRM) met het fysieke doorbraakgedrag (VBR), waarbij wordt benadrukt waarom de juiste selectie van omgekeerde spanning cruciaal is in kracht-elektronische circuits.

Schakelprestaties en dynamisch gedrag

Schakelprestaties beschrijven hoe snel een diode overgaat van geleidend naar niet-geleidend. Dit gedrag wordt voornamelijk bepaald door de opgeslagen lading in de PN-overgang tijdens schakelevenementen.

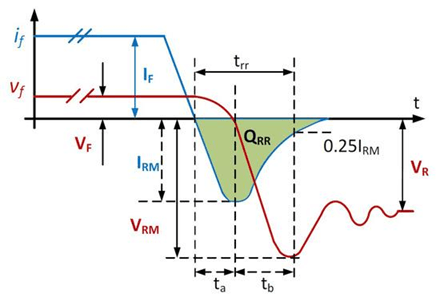

Het diagram illustreert het volledige schakelfeest van voorwaartse geleiding naar omgekeerd blokkeren. Wanneer de diode polariteit wisselt, veroorzaakt de opgeslagen lading een tijdelijke omgekeerde stroom die bekend staat als omgekeerde herstelstroom (IRM). De tijd die nodig is voor de diode om zijn blokkeringstoestand te herstellen, wordt gedefinieerd als de omgekeerde herstelduur (trr).

Het schaduwgebied in de golfvorm vertegenwoordigt de omgekeerde herstel-lading (Qrr), die direct overeenkomt met schakelverliezen. Een hogere Qrr betekent dat er meer energie wordt afgevoerd tijdens elke schakelingcyclus, wat de efficiëntie in hoge frequentie werking vermindert.

Overgangscapaciteit (Cj) beïnvloedt ook het schakelgedrag door te beïnvloeden hoe snel de diode reageert op spanningsveranderingen. Lagere capaciteit verbetert de schakelsnelheid, vermindert verliezen en verbetert de signaalintegriteit in RF- en snelle digitale circuits.

Thermische prestaties en vermogensafvoer

Thermische prestaties bepalen de betrouwbaarheid en veilige bedrijfswaarde van een diode onder belasting. Vermogensafvoer wordt voornamelijk berekend met VF × IF, dat de warmte vertegenwoordigt die tijdens geleiding wordt gegenereerd. Overmatige vermogensafvoer verhoogt de overgangstemperatuur, wat de efficiëntie vermindert en de levensduur van het apparaat verkort.

Thermische weerstand beschrijft hoe effectief warmte van de overgang naar de omgeving beweegt, waarbij RθJC de overgang-naar-behuizing overdracht vertegenwoordigt en RθJA de overgang-naar-omgeving overdracht vertegenwoordigt. Lagere thermische weerstand verbetert de warmtestroom en maakt een hogere stroomoverdracht mogelijk. De maximale overgangstemperatuur (Tj max) definieert de bovenste thermische limiet waarboven permanente schade of prestatievermindering optreedt. Derating wordt vaak toegepast in ontwerp om de diode onder de maximale classificaties te laten werken naarmate de temperatuur stijgt, waardoor de betrouwbaarheid op lange termijn verbetert en thermische stress wordt verminderd.

Lekstroom en stabiliteit

Omgekeerde lekstroom (IR) is de kleine stroom die vloeit wanneer een diode omgekeerd is voorgespannen. Siliciumdiodes vertonen doorgaans zeer lage lekstromen, terwijl Schottky-diodes hogere lekstromen vertonen vanwege hun metaal-halfgeleider overgangstructuur. Lekstroom neemt aanzienlijk toe met de temperatuur, waardoor het een kritieke parameter wordt in precisie-, laagvermogen- en hoogohmige circuits. Zelfs kleine lekstromen kunnen meetfouten introduceren of de efficiëntie verminderen in gevoelige analoge en op batterijen werkende systemen.

Energiebeheersing en beschermingscapaciteit

Energiebeheercapaciteit definieert hoe goed een diode transient- en foutomstandigheden kan overleven. De I²t classificatie vertegenwoordigt de energie die een diode kan weerstaan tijdens kortdurende piekgebeurtenissen en is vooral belangrijk in beschermingscircuits. Een hogere I²t classificatie verbetert de tolerantie voor inschakelstromen en kortsluitomstandigheden. Lawine-energie (EAS) geeft het vermogen van de diode aan om veilig energie te absorberen tijdens gecontroleerde doorbraakgebeurtenissen, wat veelal vereist is in overspanningsbeveiliging en auto-elektronica waar spanningspieken frequent zijn.

Ruisprestaties en signaalintegriteit

Diodegeluid wordt gegenereerd door dragerbeweging en schakelingsovergangen, wat de signaalkwaliteit in gevoelige toepassingen beïnvloedt. Geluidsperformance wordt kritiek in RF-systemen, audioprocessing en precisie-analoge schakelingen waar signaalintegriteit behouden moet blijven. Snelle hersteldiodes en Schottky-diodes worden vaak geprefereerd omdat ze lagere schakelinggeluiden genereren en interferentie verminderen, wat de algehele systeembuigzaamheid en stabiliteit verbetert.

Invloed van verpakking en fysieke ontwerplimieten

De fysieke verpakking van een diode heeft een aanzienlijke invloed op de thermische prestaties, het stroomverbruik en de mechanische betrouwbaarheid. Grotere verpakkingen bieden meestal betere warmteafvoer, terwijl compacte verpakkingen geschikt zijn voor ruimtegebonden ontwerpen, maar mogelijk een lagere thermische capaciteit hebben. PCB-indeling en koperen oppervlakte beïnvloeden sterk de warmteverdeling, waardoor thermisch ontwerp een kritische factor is, naast elektrische specificaties. De montagewijze, of het nu oppervlaktemontage of doorvoermontage is, beïnvloedt ook de efficiëntie van de warmtetransfer en de mechanische robuustheid onder trillings- of spanningsomstandigheden.

Betrouwbaarheidsoverwegingen

De lange termijn betrouwbaarheid van diodes is afhankelijk van elektrische, thermische en mechanische stress in de loop der tijd. Spanningstijgingen, hoge stroompieken, thermische cyclus en mechanische trillingen kunnen geleidelijk de halfgeleiderverbinding verzwakken. Materiaalveroudering draagt ook bij aan prestatieafwijkingen in de langdurige werking. Juiste ontwrichting, stabiel thermisch ontwerp en gecontroleerde bedrijfsomstandigheden verlengen de levensduur van de diode aanzienlijk en behouden een consistente elektrische werking gedurende de hele levenscyclus.

Veiligheids- en certificeringseisen

In industriële en commerciële systemen moeten diodes vaak voldoen aan internationale veiligheids- en kwaliteitsnormen. Certificeringen zoals UL, CSA en TUV/VDE zorgen ervoor dat componenten voldoen aan strikte eisen voor elektrische veiligheid, betrouwbaarheid en milieu-bestendigheid. Naleving van deze normen is essentieel in gereguleerde industrieën, waar consistente prestaties en het voorkomen van uitval cruciaal zijn voor de veiligheid van het systeem en de goedkeuring van de certificering.

Veelvoorkomende fouten bij diode-selectie

• Oververhitting van de voedingsdiode tijdens werking - Een diode werkt normaal bij lichte belasting, maar oververhit bij volledige belasting omdat de werkelijke bedrijfstroom hoger is dan verwacht, wat leidt tot thermische uitval.

• SMPS-failure door trage hersteldiode - Een standaard gelijkrichterdiode wordt gebruikt in een schakeling voeding, wat leidt tot buitensporige schakelingsverliezen, warmteopbouw en verminderde efficiëntie bij hoge frequenties.

• Spanningdoorbraak tijdens piekgebeurtenissen - In stroominvoercircuits overschrijden spanningspieken tijdens opstarten of belastingoverschakeling de diodebeoordeling, wat resulteert in plotselinge kortsluiting of permanente doorbraak.

• Onverwacht efficiëntieverlies in laagspanningsontwerpen - In 5V of 12V systemen veroorzaakt een diode met hoge vooruitspannings significante vermogensverlies, waardoor de algehele systeemefficiëntie wordt verminderd.

• Achterwaartse lekstroom die batterijgevoede apparaten beïnvloedt - In stand-by of slaapmodus circuits lekt kleine stroom langzaam de batterij leeg, waardoor de stand-by tijd afneemt.

• EMI-problemen in hoogfrequente schakelingen - Een diode met hoge omgekeerde herstelbelasting genereert schakelinggeluiden, wat elektromagnetische interferentie in nabijgelegen signaallijnen veroorzaakt.

• Vervorming van sensorsignalen in precisieschakelingen - De junction-capaciteit van de diode verandert het signaalgedrag in analoge of RF-paden, wat leidt tot onjuiste metingen.

• Thermische uitval in compacte PCB-indelingen - Een diode presteert goed in tests, maar faalt in het echte product vanwege onvoldoende PCB-koperen oppervlakte en slechte warmteafvoer.

• Piekbeschadiging onder inschakelomstandigheden - Tijdens het opladen van de condensator bij opstarten, overschrijdt de inschakelstroom de diodecapaciteit, wat leidt tot plotselinge uitval, zelfs als de normale stroom binnen de limieten is.

• Autoschakeling-uitval onder temperatuur-extremen - Een diode die werkt bij kamertemperatuur faalt in warme omgevingen vanwege verminderde thermische marge en versnelde lekstroom.

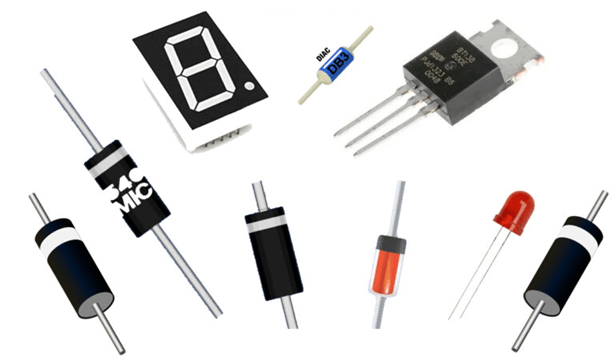

Hoe de juiste diode stap voor stap te selecteren

Stap 1: Definieer de vereiste bedrijfsspanning

Begin met het identificeren van de maximale spanning in de schakeling, inclusief normale werking en transiënt pieken.

• Bepaal de piek omgekeerde spanning in de applicatie

• Kies een diode met een VRRM hoger dan de maximale schakeling spanning

• Voeg een veiligheidsmarge toe (typisch 20%-50%) voor onverwachte pieken

Dit voorkomt omgekeerde doorbraak en zorgt voor een stabiele werking onder spanningsstress.

Stap 2: Bepaal de vereisten voor de belastingstroom

Bereken vervolgens de verwachte stroom die door de diode vloeit tijdens werking.

• Identificeer continue voortgaande stroom (IF)

• Controleer de gemiddelde gelijkgerichte stroom (IO) voor AC-toepassingen

• Overweeg piekspanning stootstroom (IFSM) tijdens opstartomstandigheden

Kies een diode die zowel continue als transientstroomniveaus veilig kan verwerken.

Stap 3: Beoordeel Vermogensverlies en Warmtevoorwaarden

De prestaties van de diode worden sterk beïnvloed door warmteontwikkeling.

• Schat het geleidingsverlies met: P = VF × IF

• Controleer thermische weerstand (RθJA / RθJC)

• Zorg ervoor dat de junctietemperatuur onder de maximale limiet blijft (Tj max)

Als de warmteafvoer onvoldoende is, kan de diode falen, zelfs als de elektrische specificaties binnen de limieten liggen.

Stap 4: Controleer Schakelingssnelheidsvereisten

Voor schakelaars of hoogfrequente circuits is de snelheid van de diode cruciaal.

• Gebruik snelle terughaaldiodes of Schottky-diodes voor snelle toepassingen

• Controleer de terughaal tijd (trr)

• Overweeg de terughaal lading (Qrr) voor schakelingsefficiëntie

Langzamere diodes verhogen de schakels verliezen en verminderen de systeemefficiëntie.

Stap 5: Beoordeel Hoogfrequent Gedrag

In RF- of snelle digitale systemen worden parasitaire effecten belangrijk.

• Controleer junctiecapaciteit (Cj)

• Lagere capaciteit verbetert de signaalintegriteit

• Hoge Cj kan vervorming of EMI-problemen veroorzaken

Deze stap is essentieel voor communicatie- en precisiesignaalcircuits.

Stap 6: Overweeg Vereisten voor Lekkage Stroom

Lekkage stroom beïnvloedt toepassingen met een laag vermogen en precisie.

• Siliciumdiodes: zeer lage lekkage

• Schottky-diodes: hogere lekkage, vooral bij hoge temperatuur

• Beoordeel de impact in stand-by of batterijgevoede systemen

Kies een diode met acceptabel lekkagegedrag voor het type circuit.

Stap 7: Beoordeel Stoot- en Energieverwerkingscapaciteit

Circuits in de echte wereld ervaren vaak korte pulsen en foutomstandigheden.

• Controleer de stootstroombeoordeling (IFSM)

• Overweeg de I²t-beoordeling voor energieabsorptiecapaciteit

• Beoordeel de lawine-energiebeoordeling (EAS) indien van toepassing

Dit zorgt voor bescherming tegen inschakelstroom en transienten.

Stap 8: Kies het Juiste Pakkettype

De fysieke constructie beïnvloedt de thermische en elektrische prestaties.

• SMD-pakketten bieden een compact ontwerp maar een lagere thermische capaciteit

• Doorvoer pakketten kunnen hogere vermogens effectiever verwerken

• PCB-koperen oppervlakte speelt een belangrijke rol bij warmteafvoer

Het pakket moet voldoen aan zowel elektrische als thermische vereisten.

Stap 9: Controleer Betrouwbaarheid en Omgevingsvoorwaarden

Zorg er ten slotte voor dat de diode onder reële omstandigheden kan functioneren.

• Temperatuurcyclus en thermische stress

• Mechanische duurzaamheid

• Langdurig verouderingsgedrag

• Werkomgeving (industriëel, automotive, consument)

Stap 10: Stem Diode Type af op Toepassing

Kies de juiste diodecategorie op basis van de behoeften van de toepassing:

• Schottky-diode → hoge efficiëntie, lage spanningsval, snelle schakeling

• Snelle terughaaldiode → schakeling voedingen en converters

• Standaard gelijkrichterdiode → laagfrequente AC-gelijkrichting

• Beschermdiode → stoot en transiëntonderdrukking

Conclusie

Het selecteren van de juiste diode vereist een volledig begrip van elektrische, thermische en dynamische gedrag onder echte bedrijfsomstandigheden. In praktische ontwerpen verbetert de juiste diodekeuze de efficiëntie, vermindert de warmteontwikkeling, voorkomt doorbraak tijdens spanningspieken en zorgt voor een stabiele werking in de loop van de tijd. Aan de andere kant kan onjuiste selectie leiden tot energieverlies, onstabiel schakelen gedrag, of voortijdige componentfouten, vooral in hoogfrequente of hoge vermogenssystemen.

Veelgestelde Vragen [FAQ]

1. Hoe beïnvloedt de junctiecapaciteit van de diode de prestaties in digitale en RF-circuits met hoge snelheid?

Junctiecapaciteit vertraagt spanningsovergangen en kan snelle signalen vervormen. In RF en hoge snelheid schakeling, verhoogt hogere capaciteit signaalverlies en verlaagt de nauwkeurigheid, zodat diode's met lage Cj worden geprefereerd voor schonere signaalintegriteit.

2. Waarom wordt het terughaalgedrag van de diode kritiek in schakelmodus voeding?

Terughaal genereert stroomspikes tijdens schakelovergangen. In SMPS verhoogt dit de schakellosses, warmte, en EMI, wat de efficiëntie vermindert en de schakeltransistoren kan belasten als het niet goed wordt gecontroleerd.

3. Hoe beïnvloedt temperatuurvariatie de langdurige betrouwbaarheid van diodes in echte toepassingen?

Hogere temperatuur verhoogt de lekkage stroom en vermindert de stabiliteit van de vooruitspannings. Na verloop van tijd versnelt dit de veroudering van de junctie en kan de levensduur verkorten als thermisch ontwerp en afschaling niet goed worden beheerd.

4. Wat is het praktische verschil tussen de stootstroombeoordeling van de diode en de continue stroombeoordeling?

Continuële stroom definieert veilige langdurige werking, terwijl piekstroom verwijst naar kortdurende pieken zoals opstartinrush. Herhaalde piekbelasting kan de junctie degraderen, zelfs als de continue limieten niet worden overschreden.

5. Hoe beïnvloedt de keuze van diodepakket de thermische prestaties in compacte PCB-ontwerpen?

Kleinere pakketten hebben beperkte warmteafgifte, waardoor de junctietemperatuur hoger wordt. Grotere of thermisch verbeterde pakketten verbeteren de warmteverspreiding en stellen hogere stroomoperatie onder dezelfde omstandigheden mogelijk.

6. Waarom is omgekeerde lekstroom kritischer in batterijgevoede en laagvermogen systemen?

Zelfs kleine lekstromen onttrekken continu opgeslagen energie in de standby-modus. Dit vermindert de levensduur van de batterij en beïnvloedt precisiecircuits waarbij microampniveau verliezen in de loop van de tijd significant worden.

7. Hoe beïnvloedt de schakelingssnelheid van diodes de EMI-generatie in de stroomelektronica?

Langzame schakeling verhoogt de overgangstijd, wat hogere elektromagnetische ruis creëert. Sneller herstellende diodes verminderen schakelingsoverlappen, minimaliseren EMI en verbeteren de algehele stabiliteit van het circuit.

8. Welke ontwerprisico's doen zich voor wanneer de spanningsclassificatie van de diode te dicht bij de bedrijfslimieten wordt gekozen?

Als de marge te klein is, kunnen transiëntspieken de doorbraakspanning overschrijden, wat leidt tot lawinebelasting, thermische runaway of permanente apparaatfalen tijdens onverwachte pieken.
