De beste zekeringen voor uw elektrische systeem kiezen

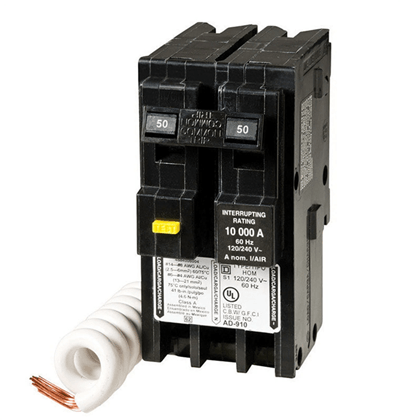

Een stroomonderbreker is een veiligheidsapparaat dat automatisch de elektrische stroom stopt wanneer een circuit overbelast raakt of er kortsluiting optreedt.In plaats van dat draden, apparaten of apparatuur oververhit raken, wordt de stroomonderbreker uitgeschakeld en wordt de stroom uitgeschakeld voordat het probleem gevaarlijker wordt.Het kiezen van de juiste stroomonderbreker gaat niet alleen over het kiezen van een bekend merk of het matchen van het ampèrevermogen.Dit artikel bespreekt de belangrijkste factoren waarmee u rekening moet houden, bespreekt vertrouwde merken van stroomonderbrekers, legt uit welke onderbrekers geschikt zijn voor verschillende toepassingen en belicht veelvoorkomende koopfouten die u moet vermijden.

Catalogus

Belangrijke factoren bij het kiezen van een stroomonderbreker

Het kiezen van de juiste stroomonderbreker is belangrijk voor zowel de veiligheid als de elektrische betrouwbaarheid op lange termijn.Een stroomonderbreker wordt niet eenvoudigweg geselecteerd door het versterkernummer te matchen.De juiste keuze hangt af van de elektrische belasting, draaddikte, paneelcompatibiliteit, foutstroomniveau, bedrijfsomgeving en het type apparatuur dat op het circuit is aangesloten.

Grootte en ampèrewaarde van de breker

Het ampèrevermogen van de onderbreker bepaalt hoeveel stroom het circuit veilig kan dragen voordat de beveiliging wordt geactiveerd.Gemeenschappelijke wooncircuits maken gebruik van 15A- of 20A-onderbrekers, terwijl grotere belastingen zoals elektrische kachels, HVAC-systemen, boilers en EV-laders mogelijk 30A tot 60A of hoger nodig hebben.De grootte van de onderbreker moet altijd overeenkomen met zowel de draadcapaciteit als de werkelijke belastingsvraag.Te kleine onderbrekers kunnen tijdens normaal bedrijf herhaaldelijk struikelen, terwijl te grote onderbrekers de bedrading mogelijk niet beschermen tijdens overbelasting.In praktische toepassingen vereisen continue belastingen die meerdere uren werken vaak extra ontwerpmarge om de warmteopbouw te verminderen en de stabiliteit op lange termijn te verbeteren.

Breker Grootte	Typisch Spanning	Algemeen Afmeting koperdraad*	Algemeen Paaltype	Aanbevolen Continue belasting**
15A	120V	14 AWG	Enkelpolig	12A
20A	120V	12 AWG	Enkelpolig	16A
30A	240V	10 AWG	Dubbelpolig	24A
40A	240V	8 AWG	Dubbelpolig	32A
50A	240V	6 AWG	Dubbelpolig	40A
60A	240V	4–6 AWG	Dubbelpolig	48A
70A	240V	4 AWG	Dubbelpolig	56A
100A	240V	3 AWG tot 1 AWG	Dubbelpolig/hoofd breker	80A
125A–200A	240V	Feeder/service berekend	Hoofdonderbreker	Systeemafhankelijk

Opmerking:

* De draaddikte is afhankelijk van de koper- versus aluminiumgeleider, het isolatietype, de temperatuurbestendigheid, de leidingvulling, de omgevingstemperatuur en de plaatselijke elektrische voorschriften.

** Continue belastingen zijn doorgaans beperkt tot 80% van het vermogen van de onderbreker bij langdurig gebruik.

Paneelcompatibiliteit

Stroomonderbrekers zijn niet universeel uitwisselbaar op alle elektrische panelen.Zelfs stroomonderbrekers met identieke ampèrewaarden kunnen verschillende railontwerpen, vergrendelingsmechanismen, afmetingen en interne contactstructuren gebruiken.Het installeren van het verkeerde type onderbreker kan leiden tot los elektrisch contact, overmatige verhitting, slechte uitschakelprestaties of overtredingen van de elektrische code.Dit is vooral belangrijk bij het upgraden van oudere panelen of het vervangen van niet meer leverbaar modellen.Veel fabrikanten, zoals Schneider Electric, Siemens, Eaton, ABB en Square D, ontwerpen onderbrekers specifiek voor hun eigen paneelsystemen om de juiste mechanische pasvorm en elektrische prestaties te behouden.

Onderbrekende capaciteit uitgelegd

Onderbrekingscapaciteit verwijst naar de maximale kortsluitstroom die een onderbreker veilig kan stoppen zonder te falen.Deze beoordeling wordt gewoonlijk uitgedrukt in kiloampère (kA).In residentiële systemen is de beschikbare foutstroom meestal lager, maar commerciële en industriële energiesystemen kunnen te maken krijgen met extreem hoge foutstromen als gevolg van transformatoren, generatoren of grote stroomdistributienetwerken.Als de onderbrekingswaarde van de onderbreker te laag is, kan het zijn dat ernstige storingen niet veilig kunnen worden opgelost, waardoor het risico op vernietiging van apparatuur of elektrische branden toeneemt.Onderbrekers met een hogere onderbrekingscapaciteit zijn vaak vereist in industriële panelen, motorbesturingssystemen, productieapparatuur en grote commerciële gebouwen waar het foutenergieniveau aanzienlijk hoger is.

Onderbreken Capaciteit	Typisch Systeemtype	Fout Huidige omgeving	Typisch Type breker
5kA	Klein residentiële circuits	Lage fout actueel	Miniatuur stroomonderbreker (MCB)
10kA	Standaard residentiële panelen	Matig foutniveaus in woningen	Residentiële MCB
14kA–22kA	Groot residentiële en licht commerciële systemen	Hoger beschikbaar fout stroom	Zwaar uitgevoerd residentiële/commerciële breker
25kA–35kA	Commercieel gebouwen	Commercieel distributiesystemen	Gegoten behuizing stroomonderbreker (MCCB)
42 kA–65 kA	Industrieel faciliteiten	Hoog industrieel fout stroom	Industriële MCCB
85kA–100kA+	Zwaar industrieel en nutssystemen	Extreem hoog fout energie	Luchtcircuit onderbreker (ACB) of industriële stroomonderbreker

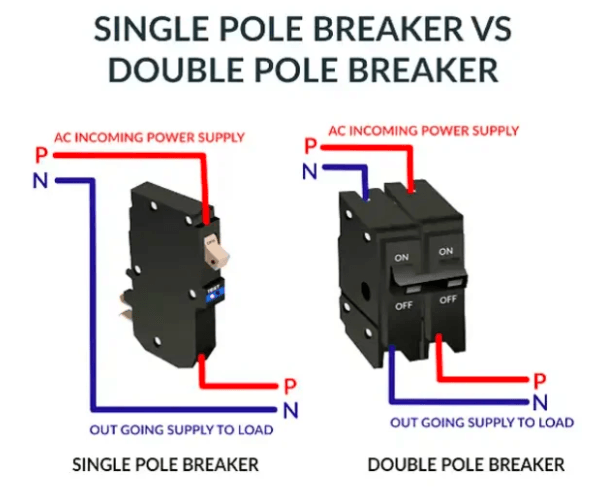

Enkelpolige versus dubbelpolige brekers

Enkelpolige en dubbelpolige onderbrekers zijn twee van de meest voorkomende stroomonderbrekers die worden gebruikt in elektrische panelen voor woningen en lichte commerciële toepassingen.Ze worden vaak vergeleken omdat beide circuits beschermen tegen overbelasting en kortsluiting, maar ze zijn ontworpen voor verschillende spanningsniveaus en belastingsvereisten.

Functie	Enkelpolig Breker	Dubbelpolig Breker
Typische spanning	120V	240V
Aantal Heet Draden	1 hete draad	2 hete draden
Gemeenschappelijke versterker Beoordelingen	15A–20A	20A–60A+
Typisch Toepassingen	Verlichting, stopcontacten, tv's, ventilatoren, kleine apparaten	Lucht conditioners, drogers, ovens, boilers, lassers, EV-laders
Ruimte gebruikt in Paneel	Beslaat 1 slot	Beslaat 2 aangesloten sleuven
Stroomlevering	Lager vermogen circuits	Hogere macht circuits
Reisoperatie	Trips één circuit lijn	Trips beide heet lijnen samen
Draad Configuratie	Eén warm, één neutraal	Twee hete draden, soms neutraal
Installatie Complexiteit	Eenvoudiger residentiële circuits	Zwaarder uitgevoerd bedrading en grotere belastingen
Energievraag	Laag tot matig	Matig tot hoog
Algemeen Residentieel gebruik	Slaapkamers, wonen kamers, verlichtingscircuits	Keuken apparaten, HVAC-systemen, garageapparatuur
Foutbescherming Reikwijdte	Beschermt er één bekrachtigde geleider	Beschermt beide gelijktijdig bekrachtigde geleiders

Aanbevolen merken stroomonderbrekers

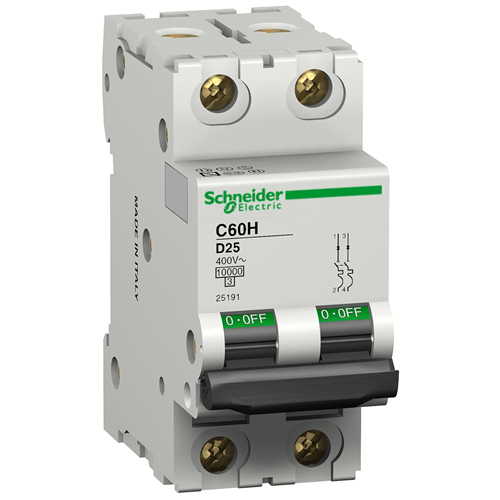

Schneider Elektrisch

Schneider Electric biedt een breed scala aan stroomonderbrekers voor residentiële, commerciële en industriële elektrische systemen.Het bedrijf staat vooral bekend om de productfamilies Square D QO en Homeline die worden gebruikt in residentiële laadcentra.QO-onderbrekers worden vaak geselecteerd voor hoogwaardige residentiële installaties vanwege hun sterke duurzaamheid en het zichtbare ontwerp van de uitschakelindicator, terwijl Homeline-onderbrekers populair zijn voor standaard huishoudelijke systemen omdat ze kosteneffectief en overal verkrijgbaar zijn.Voor grotere commerciële en industriële toepassingen levert Schneider ook PowerPact-stroomonderbrekers met gegoten behuizing, ontworpen voor een hogere stroomcapaciteit en betere prestaties op het gebied van foutbeveiliging.

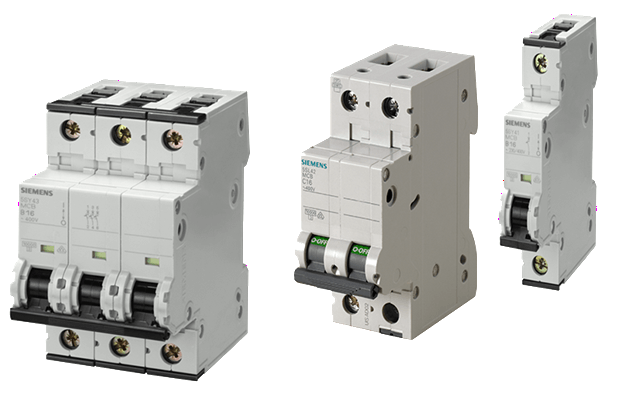

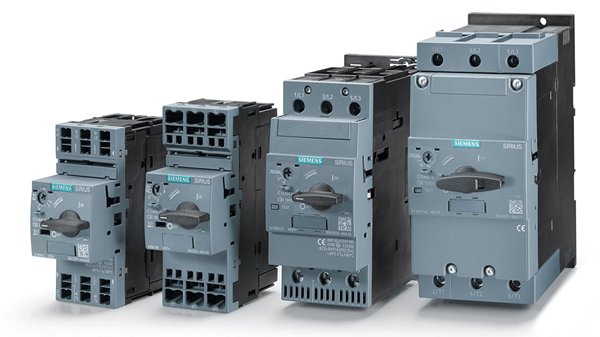

Siemens

Siemens produceert stroomonderbrekers voor elektrische panelen in huis, commerciële distributiesystemen en industriële energie-infrastructuur.Veel voorkomende productlijnen voor woningen zijn onder meer de QP- en QT-onderbrekers van Siemens, die vaak worden geïnstalleerd in laadcentra van Siemens.Het bedrijf biedt ook AFCI- en GFCI-onderbrekers aan die zijn ontworpen voor moderne elektrische veiligheidseisen.Voor grotere elektrische systemen worden Siemens Sentron-stroomonderbrekers met gegoten behuizing veel gebruikt vanwege hun hoge onderbrekingswaarden, stabiele werking en betrouwbare foutopsporingsprestaties onder veeleisende belastingsomstandigheden.

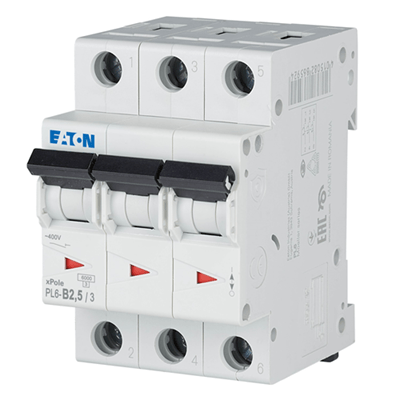

Eaton

Eaton produceert stroomonderbrekers voor residentiële, commerciële, industriële en energiebeheertoepassingen.Populaire productfamilies voor woningen zijn onder meer Eaton BR- en Eaton CH-onderbrekers.BR-onderbrekers worden vaak gebruikt in residentiële panelen vanwege hun betaalbaarheid en brede compatibiliteit, terwijl CH-onderbrekers bekend staan ​​om hun sterkere interne constructie en hoogwaardige koperen railondersteuning.Eaton produceert ook serie G-stroomonderbrekers met gegoten behuizing voor commerciële gebouwen, productiesystemen en industriële stroomdistributieapparatuur die een hogere foutbeveiliging en betrouwbaarheid bij continue belasting vereisen.

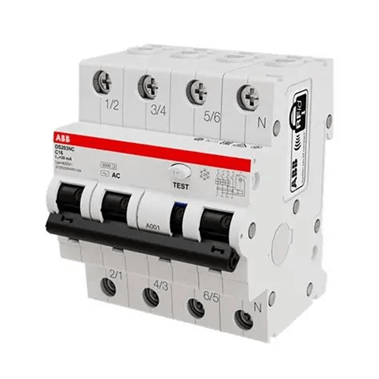

ABB

ABB ontwikkelt stroomonderbrekers voor industriële automatisering, systemen voor hernieuwbare energie, commerciële voorzieningen en grote elektrische distributienetwerken.De ABB S200-serie miniatuurstroomonderbrekers wordt vaak gebruikt in residentiële en commerciële installaties, terwijl Tmax-stroomonderbrekers met gegoten behuizing op grote schaal worden toegepast in industriële energiesystemen die een hogere stroomverwerking en geavanceerde beveiligingscoördinatie vereisen.ABB Emax luchtstroomonderbrekers worden ook vaak geïnstalleerd in industriële schakelapparatuur en grote faciliteiten waar een hoge onderbrekingscapaciteit en een betrouwbare werking op lange termijn van cruciaal belang zijn.

Vierkant D

Square D is een van de meest erkende merken stroomonderbrekers voor residentiële en licht commerciële elektrische systemen.De serie QO- en Homeline-onderbrekers worden veel gebruikt in woningen vanwege hun betrouwbare paneelcompatibiliteit, eenvoudige installatie en sterke veldbetrouwbaarheid.QO-onderbrekers worden vaak geselecteerd voor duurdere residentiële systemen vanwege hun duurzame ontwerp en snelle visuele uitschakelindicatie, terwijl Homeline-onderbrekers populair zijn voor standaard residentiële installaties die gericht zijn op betaalbaarheid en toegankelijkheid.Square D biedt ook PowerPact-stroomonderbrekers met gegoten behuizing voor commerciële distributiepanelen en grotere elektrische systemen die zwaardere belastingsbescherming vereisen.

Beste stroomonderbrekers voor verschillende toepassingen

Het kiezen van de juiste onderbreker voor de toepassing helpt de elektrische veiligheid, systeemstabiliteit, apparatuurbescherming en betrouwbaarheid op lange termijn te verbeteren.

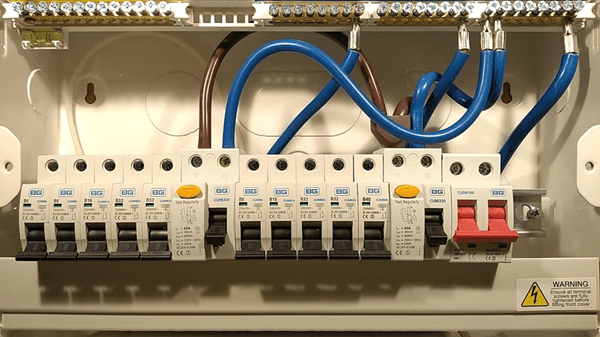

Woonhuizen

Voor residentiële systemen zijn doorgaans stroomonderbrekers nodig die zijn ontworpen voor standaard 120V- en 240V-takkencircuits die verlichting, stopcontacten, keukenapparatuur, HVAC-systemen en boilers van stroom voorzien.Veiligheidsbescherming is vooral belangrijk in huizen, dus AFCI- en GFCI-bescherming zijn vaak vereist in veel circuits om het risico op elektrische brand en schokken te helpen verminderen.Huiseigenaren geven ook vaak prioriteit aan eenvoudige installatie, compatibiliteit met bestaande laadcentra en stabiele werking op lange termijn voor dagelijks huishoudelijk gebruik.

Commerciële gebouwen

Commerciële gebouwen gebruiken vaak grotere elektrische systemen waarbij meerdere hoogbelaste circuits tegelijkertijd actief zijn.Kantoren, ziekenhuizen, restaurants, scholen en winkelruimtes vereisen doorgaans stroomonderbrekers met hogere onderbrekingswaarden, sterkere bescherming tegen overbelasting en betere coördinatie tussen meerdere distributiepanelen.Commerciële systemen hebben ook betrouwbare bescherming nodig voor HVAC-systemen, liften, keukenapparatuur, verlichtingsnetwerken en serverruimtes die de hele dag continu in bedrijf zijn.

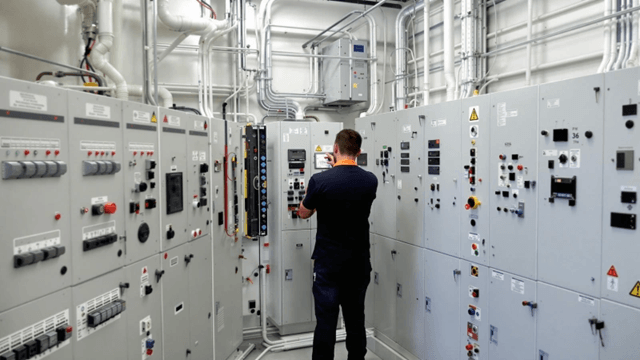

Industriële apparatuur

Industriële toepassingen leggen veel zwaardere druk op stroomonderbrekers vanwege de opstartstroom van de motor, continue werking, trillingen, hitte en een hogere beschikbare foutstroom.Productiesystemen, compressoren, transportbanden, lassers en automatiseringsapparatuur vereisen vaak onderbrekers met sterkere thermische prestaties, een hoge onderbrekingscapaciteit en een nauwkeurigere foutcoördinatie.In deze omgevingen is de betrouwbaarheid van de onderbreker van cruciaal belang, omdat elektrische storingen kunnen leiden tot schade aan apparatuur, productie-uitval en kostbare onderhoudsonderbrekingen.

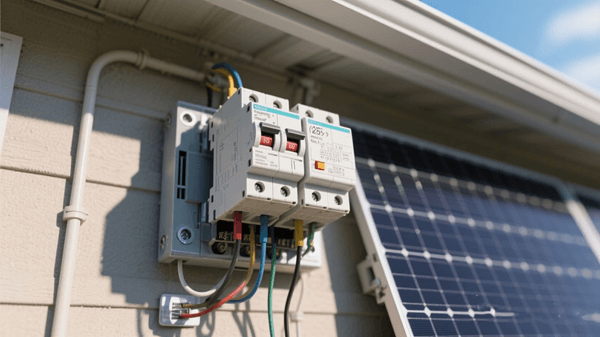

Zonnesystemen en generatoren

Zonne-energiesystemen en -generatoren vereisen onderbrekers die in staat zijn om te gaan met veranderende stroomomstandigheden, voortdurende blootstelling aan de buitenlucht en verschillende stroomkarakteristieken.Voor zonne-energie-installaties zijn mogelijk gelijkstroomonderbrekers nodig voor panelen, combinerboxen, batterijen, laadregelaars en omvormers.Generatorsystemen hebben ook een goede isolatie en overdrachtsbeveiliging nodig om de back-upstroom veilig te scheiden van het elektriciteitsnet.Spanningscompatibiliteit, weersbestendigheid, onderbrekingsclassificatie en thermische stabiliteit zijn vooral belangrijk in deze toepassingen.

EV-opladers

Opladers voor elektrische voertuigen creëren een voortdurend hoge stroomvraag, waardoor de juiste keuze van de stroomonderbreker belangrijk is voor zowel de veiligheid als de betrouwbaarheid van het opladen.Veel EV-laders van niveau 2 maken gebruik van speciale dubbelpolige circuits van 240 V die meerdere uren continu werken.Vanwege dit langdurige belastingsgedrag moeten onderbrekers de juiste afmetingen hebben om oververhitting, hinderlijk struikelen en langdurige thermische stress te verminderen.Moderne EV-installaties vereisen mogelijk ook GFCI-bescherming, compatibiliteit met belastingbeheer en ondersteuning voor slimme energiemonitoringsystemen.

Veelvoorkomende problemen met stroomonderbrekers en aankoopfouten

Probleem of fout	Algemeen Oorzaak	Echte wereld Effect	Aanbevolen Oplossing
Frequente breker Struikelen	Overbelast circuit, kortsluiting of een te kleine onderbreker	Apparaten dicht wordt herhaaldelijk uitgeschakeld en de circuits worden instabiel	Reduceer circuit belasting, inspecteer de bedrading of installeer de onderbreker met het juiste formaat
Het installeren van de Verkeerd merk breker	Een breker gebruiken onverenigbaar met het paneel	Los verbinding, oververhitting, onbetrouwbare bescherming, overtreding van de code	Altijd gebruiken onderbrekers goedgekeurd voor het paneelmodel
Extra groot Selectie van onderbrekers	Hoger kiezen ampèrewaarde dan de draad veilig aankan	Draden mogen oververhit raken voordat de onderbreker uitschakelt	Wedstrijdbreker maat voor draaddikte en belastingsvereiste
Ondermaats Selectie van onderbrekers	Breker kan dat niet omgaan met normale bedrijfsstroom	Constant hinderlijk struikelen bij regelmatig gebruik	Bereken de werkelijke belastingvraag voordat u de onderbreker selecteert
Lage onderbreking Beoordeling	Breker onderbrekingscapaciteit te laag voor het foutstroomniveau	De onderbreker kan falen tijdens ernstige kortsluitingen	Controleer of beschikbaar is foutstroom en kies de juiste kA-waarde
Losse breker Verbinding	Arm installatie of versleten paneelcontact	Warmteopbouw, vonken, brandgeur, beschadigde rail	Opnieuw installeren correct repareren of beschadigde onderdelen vervangen
Oud of versleten Brekers	Intern verouderen mechanismen en herhaalde thermische stress	Vertraagde uitschakeling of onbetrouwbare bescherming	Vervang veroudering stroomonderbrekers die tekenen van slijtage of instabiliteit vertonen
Gebruiken Residentiële onderbrekers in industriële belastingen	Breker niet ontworpen voor het opstarten van de motor of voor zwaar gebruik	Voortijdig storing en onstabiele werking	Gebruik MCCB's van industriële kwaliteit of zware brekers
Negeren Vereisten voor continue belasting	Breker loopt gedurende lange perioden in de buurt van de maximale stroom	Overmatige hitte en een kortere levensduur van de breker	Volg richtlijnen voor het dimensioneren van continue ladingen
Verkeerde pool Configuratie	Gebruiken enkelpolige onderbreker voor apparatuur die dubbelpolige bescherming vereist	Ongepast werking en onveilig ontkoppelingsgedrag	Controleer de spanning en apparatuurvereisten vóór installatie
Vocht of Blootstelling buitenshuis	Geschikt voor binnen stroomonderbreker geïnstalleerd in natte of buitenomgevingen	Corrosie, hinderlijk struikelen, falen van de isolatie	Gebruik weerbestendige behuizingen en correct beoordeelde onderbrekers
Goedkoop Brekers van lage kwaliteit	Arm productiekwaliteit of namaakproducten	Onstabiele reis reactie en verminderde veiligheidsbescherming	Koop gecertificeerd onderbrekers van vertrouwde fabrikanten
Negeren Vereisten voor elektrische codes	Onjuiste breker selectie- of installatiepraktijken	Mislukt inspectie en potentiële veiligheidsrisico's	Volg NEC of lokale elektriciteitsvoorschriften
Onjuist koppel Tijdens installatie	Klemschroeven te strak of te weinig vastgedraaid	Losse bedrading, oververhitting, beschadigde aansluitingen	Volg koppelspecificaties van de fabrikant tijdens de installatie
Het niet lukte Upgrade oude panelen	Moderne ladingen toegevoegd aan verouderde elektrische systemen	Overbelast circuits en compatibiliteitsproblemen	Upgrade de paneel bij het toevoegen van grote apparaten of EV-opladers

Conclusie

De beste stroomonderbreker is degene die past bij de werkelijke behoeften van het elektrische systeem.Een goede keuze moet de bedrading beschermen, het paneel correct monteren, de vereiste spanning en stroom ondersteunen en mogelijke foutcondities veilig afhandelen.Controleer altijd het ampèrevermogen, de paneelcompatibiliteit, het pooltype, de onderbrekingscapaciteit en de toepassingsvereisten voordat u een onderbreker koopt.Vertrouwde merken zoals Schneider Electric, Siemens, Eaton, ABB en Square D bieden veel betrouwbare opties, maar de veiligste keuze hangt nog steeds af van een goede afstemming en installatie.

Veelgestelde vragen [FAQ]

1. Waarom is het belangrijker om de stroomonderbreker op het elektrische paneel af te stemmen dan alleen het afstemmen van het ampèrevermogen?

Een onderbreker met het juiste ampèrevermogen kan nog steeds onveilig worden als deze niet is goedgekeurd voor het paneel.Verschillende fabrikanten gebruiken verschillende railontwerpen, vergrendelingssystemen en contactstructuren.Een incompatibele onderbreker kan los zitten, oververhit raken, onbetrouwbaar struikelen of het paneel na verloop van tijd beschadigen.Een goede paneelcompatibiliteit draagt ​​bij aan het behoud van veilig elektrisch contact en een stabiele foutbescherming.

2. Welke problemen kunnen optreden als een stroomonderbreker te groot is voor de draad?

Een te grote onderbreker kan ervoor zorgen dat er te veel stroom door de draad stroomt voordat deze uitschakelt.Dit kan oververhitting van de draad, schade aan de isolatie, smelten of zelfs elektrische brand veroorzaken.Het is de taak van de onderbreker om de bedrading te beschermen, niet alleen het apparaat, dus de maat van de onderbreker moet altijd overeenkomen met de draadcapaciteit.

3. Waarom vereisen EV-laders vaak speciale overwegingen voor de afmetingen van de stroomonderbrekers?

EV-laders worden als continue belastingen beschouwd omdat ze urenlang hoge stroom kunnen verbruiken zonder te stoppen.Continue werking zorgt voor meer warmte in de onderbreker en het bedradingssysteem.Daarom vereisen EV-laadcircuits meestal speciale dubbelpolige onderbrekers, de juiste draadafmetingen en zorgvuldige belastingberekeningen om hinderlijke uitschakelingen en langdurige thermische stress te verminderen.

4. Wat maakt industriële stroomonderbrekers anders dan standaard residentiële stroomonderbrekers?

Industriële stroomonderbrekers zijn ontworpen om grotere foutstromen, sterkere opstartpieken van de motor, trillingen, hitte en continu zware elektrische belastingen aan te kunnen.Ze bieden doorgaans ook hogere onderbrekingswaarden en een nauwkeurigere beschermingscoördinatie.Residentiële stroomonderbrekers zijn voornamelijk geoptimaliseerd voor verlichting, stopcontacten en huishoudelijke apparaten met een lichtere elektrische vraag.

5. Waarom is het onderbreken van capaciteit belangrijk in commerciële en industriële elektrische systemen?

De onderbreekcapaciteit bepaalt hoeveel kortsluitstroom een ​​onderbreker veilig kan stoppen tijdens een fout.In grote faciliteiten met transformatoren, generatoren of zware machines kunnen de foutstroomniveaus extreem hoog worden.Als de onderbrekingswaarde van de onderbreker te laag is, kan deze tijdens een ernstige kortsluiting uitvallen, waardoor het risico op vernietiging van apparatuur en elektrische brand toeneemt.

6. Waarom komen AFCI- en GFCI-onderbrekers steeds vaker voor in moderne huizen?

AFCI-onderbrekers helpen bij het detecteren van gevaarlijke elektrische vonken die tot brand kunnen leiden, terwijl GFCI-onderbrekers het risico op elektrische schokken in natte of vochtige ruimtes verminderen.Moderne elektrische codes vereisen steeds vaker deze beveiligingen in slaapkamers, keukens, badkamers, garages en buitencircuits, omdat ze de elektrische veiligheid in woningen verbeteren.

7. Welke risico's brengt het gebruik van goedkope of nagemaakte stroomonderbrekers met zich mee?

Onderbrekers van lage kwaliteit kunnen een onstabiele uitschakelreactie, zwakke interne contacten, slechte thermische prestaties of onnauwkeurig beveiligingsgedrag hebben.Bij echte storingen is het mogelijk dat ze niet goed kunnen uitschakelen, waardoor het risico op oververhitting, schade aan apparatuur of brand groter wordt.Gecertificeerde sloophamers van vertrouwde fabrikanten worden over het algemeen getest volgens strengere veiligheidsnormen.

8. Waarom hebben zonne-energiesystemen soms DC-stroomonderbrekers nodig in plaats van standaard AC-stroomonderbrekers?

Zonnepanelen en batterijsystemen werken vaak met gelijkstroom (DC), die zich tijdens een foutonderbreking anders gedraagt ​​dan wisselstroom (AC).DC-bogen zijn moeilijker te doven, dus standaard AC-onderbrekers onderbreken DC-fouten mogelijk niet veilig.DC-gecertificeerde stroomonderbrekers zijn speciaal ontworpen om deze omstandigheden veilig aan te kunnen in zonne-energie- en energieopslagsystemen.
