FT230X Pinout, Driver Setup en Microcontroller Interfacing Gids

Moderne computers gebruiken meestal USB-poorten, maar veel microcontrollers en ingebedde apparaten communiceren nog steeds via seriële UART-signalen.Dit is waar de FT230X nuttig wordt.In dit artikel worden de FT230X-pinout, interne werking, elektrische specificaties, driverconfiguratie, microcontrolleraansluiting, prestaties, vergelijkingen en gebruik in de echte wereld uitgelegd.

Catalogus

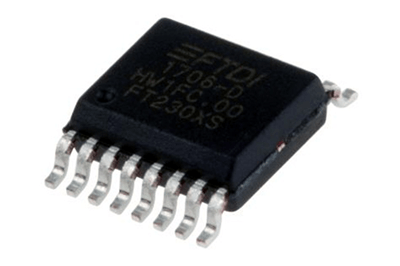

FT230X USB-naar-UART-interface IC

De FT230X is een compacte USB-naar-UART-interface-IC van FTDI.Het zet USB-gegevens van een computer om in asynchrone seriële UART-signalen, waardoor externe hardware kan communiceren via TX- en RX-lijnen.De chip verwerkt het volledige USB-protocol intern, waardoor het firmwarewerk wordt verminderd en het seriële USB-ontwerp wordt vereenvoudigd.

Het ondersteunt datasnelheden van 300 baud tot 3 Mbaud, omvat geïntegreerde klokgeneratie zonder dat een extern kristal nodig is, en biedt configureerbare CBUS-pinnen, LED-aandrijfsignalen, UART-signaalinversie en ingebouwd geheugen voor apparaatconfiguratie.Het ondersteunt ook FTDI VCP- en D2XX-stuurprogramma's, waardoor het apparaat op ondersteunde systemen als een virtuele COM-poort verschijnt.

De FT230X is ontworpen voor compacte en energiezuinige hardware, met USB 2.0 Full Speed-compatibiliteit, geïntegreerde reset, interne regelaars, lage actieve en uitschakelstroom, en werking over een groter temperatuurbereik.

Bestelinformatie:

Deel Nummer	Pakket Typ	Vastzetten Tel	Pakket Beschrijving	RoHS Status
FT230XS-R	SSOP	16 pinnen	Klein verkleinen Overzichtspakket	RoHS-compatibel
FT230XQ-R	QFN	16 pinnen	Viervoudig plat Loodvrij pakket	RoHS-compatibel

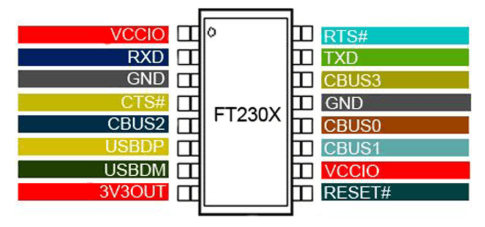

FT230X Pinout- en hardwareoverzicht

De FT230X bevat USB-communicatiepinnen zoals USBDP en USBDM, die rechtstreeks op de USB-datalijnen worden aangesloten.De TXD- en RXD-pinnen verzorgen de seriële UART-transmissie en -ontvangst, terwijl RTS# en CTS# optionele hardware-flowcontrol ondersteunen voor stabielere communicatie.

Stroomgerelateerde pinnen omvatten VCCIO, 3V3OUT en GND.VCCIO zorgt ervoor dat de spanning van de UART-interface overeenkomt met externe logische niveaus, terwijl 3V3OUT de intern gereguleerde 3,3V-uitgang levert.De chip bevat ook een RESET#-pin voor hardware-resetcontrole.

Extra configureerbare pinnen zoals CBUS0, CBUS1, CBUS2 en CBUS3 kunnen worden geprogrammeerd voor functies zoals TX/RX LED-indicatoren, klokuitgang of GPIO-bediening.Deze flexibiliteit helpt het ontwerp van externe circuits te vereenvoudigen en verbetert tegelijkertijd de interfacecontrole en -bewaking.

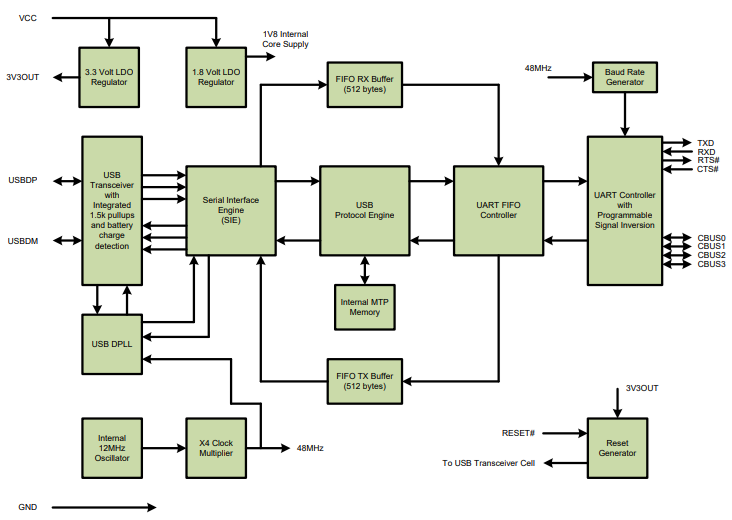

FT230X Interne bediening

De FT230X werkt als een brug tussen de USB-interface van een computer en een UART-serieel communicatiesysteem.Intern zet de chip USB-datapakketten om in UART TX/RX-signalen die microcontrollers en ingebedde hardware kunnen begrijpen.

Wanneer aangesloten op een computer, komen USB-signalen binnen via de USBDP- en USBDM-pinnen en gaan ze naar de geïntegreerde USB-transceiver en Serial Interface Engine (SIE).De SIE beheert USB-communicatietaken op laag niveau, waaronder pakketdecodering, timing, synchronisatie en verwerking van USB-protocollen.Hierdoor kan de externe microcontroller via UART communiceren zonder rechtstreeks USB-firmware te implementeren.

De USB Protocol Engine verwerkt vervolgens de binnenkomende USB-gegevens en brengt deze over naar de interne FIFO-buffers.De FT230X bevat afzonderlijke FIFO-buffers voor verzenden en ontvangen van 512 bytes, die de gegevensstroom soepeler maken en communicatie-onderbrekingen tijdens snelle seriële overdrachten verminderen.

Na het bufferen stuurt de UART FIFO-controller de gegevens naar de UART-controller, waar de USB-gegevens worden omgezet in standaard UART-seriële signalen zoals TXD, RXD, RTS# en CTS#.De UART-controller ondersteunt ook programmeerbare signaalinversie en configureerbare communicatie-instellingen.

De FT230X bevat een interne oscillator en klokvermenigvuldiger die intern de vereiste operationele klokken genereren, waardoor er geen extern kristal nodig is.Geïntegreerde spanningsregelaars zorgen voor stabiele interne 3,3V- en 1,8V-voedingen, terwijl het interne MTP-geheugen apparaatconfiguratie-informatie opslaat, zoals USB-descriptors en CBUS-instellingen.

Deze geïntegreerde architectuur helpt het hardwareontwerp te vereenvoudigen, het aantal externe componenten te verminderen en stabiele USB-naar-seriële communicatie te bieden met een laag stroomverbruik.

FT230X elektrische specificaties

Parameter	Specificatie
USB-standaard	USB 2.0 vol Snelheid
USB-gegevenssnelheid	12 Mbps
UART-baudsnelheid	300 baud naar 3 Mbaud
Operationeel Spanning	+5V enkelvoudig Levering
UART I/O-spanning	1,8V tot 5V Compatibel
Intern Regelaaruitgangen	3,3V en 1,8V
Logisch niveau Ondersteuning	3,3V CMOS / 5V Tolerante ingangen
TX/RX-FIFO Buffergrootte	512 bytes elk
Geïntegreerd Geheugen	MTP van 2048 bytes Geheugen
Klokbron	Intern Oscillator
Extern kristal Vereist	Nee
Actieve stroom Verbruik	Typisch 8mA
USB-onderbreking Huidig	Typisch 125 µA
Operationeel Temperatuurbereik	-40°C tot +85°C
UART-gegevensformaat Ondersteuning	7 of 8 databits
Stop Bit-ondersteuning	1 of 2 stopbits
Pariteitsondersteuning	Vreemd, zelfs, Mark, Ruimte, geen
Pakkettypen	16-polige SSOP, 16-polige QFN
Stroomcontrole Ondersteuning	RTS#, CTS#
USB-stuurprogramma Ondersteuning	VCP en D2XX Chauffeurs
USB-voedingsmodi	Bus-aangedreven, Zelfaangedreven
CBUS-pinnen	Configureerbaar GPIO-functies
Signaalinversie	Ondersteund
ESD/resetten Kenmerken	Geïntegreerd Resetten bij inschakelen
Naleving	RoHS-compatibel

FT230X Communicatieprestaties

De FT230X ondersteunt UART-gegevensoverdrachtsnelheden van 300 baud tot 3 Mbaud, waardoor zowel besturingscommunicatie op lage snelheid als snelle seriële gegevensuitwisseling mogelijk zijn.De geïntegreerde USB-protocolverwerking helpt de verwerkingsoverhead op de externe microcontroller te verminderen, wat de communicatie-efficiëntie verbetert en het systeemontwerp vereenvoudigt.

Om een ​​soepele datastroom tijdens continue verzending te behouden, bevat de FT230X afzonderlijke 512-byte verzend- en ontvangst-FIFO-buffers.Deze buffers helpen gegevensverlies te minimaliseren, overflowrisico's te verminderen en de stabiliteit te verbeteren tijdens communicatie met hoge doorvoer.Het interne buffersysteem is vooral handig bij het verwerken van burst-gegevensoverdrachten of snelle seriële communicatie tussen de USB-host en het UART-apparaat.

De FT230X biedt ook een lage communicatielatentie en stabiele timingprestaties via het geïntegreerde klokgeneratiesysteem.Omdat de chip een interne oscillator en klokvermenigvuldiger gebruikt, is er geen extern kristal meer nodig, terwijl de betrouwbare UART-timingnauwkeurigheid behouden blijft.Hardware-flow control-ondersteuning via RTS# en CTS# verbetert de communicatiestabiliteit verder door bufferoverschrijdingen tijdens zwaar dataverkeer te voorkomen.

In de praktijk staat de FT230X bekend om zijn betrouwbare USB-verbindingsstabiliteit, laag stroomverbruik en consistente driverprestaties voor alle ondersteunde besturingssystemen.De geïntegreerde USB-transceiver, spanningsregelaars en protocol-engine helpen de externe ontwerpcomplexiteit te verminderen, terwijl betrouwbare seriële communicatieprestaties in compacte hardwareontwerpen behouden blijven.

FT230X stuurprogramma-installatie en software-installatie

De FT230X maakt gebruik van FTDI Virtual COM Port (VCP) en D2XX-stuurprogramma's zodat een computer het apparaat kan herkennen als een seriële COM-poort.Nadat de FT230X via USB is aangesloten, detecteert het besturingssysteem normaal gesproken de hardware en laadt het juiste stuurprogramma automatisch.Eenmaal geïnstalleerd, verschijnt het apparaat in het systeem als een standaard seriële communicatie-interface die kan worden gebruikt met terminalsoftware, programmeertools en ingebedde ontwikkelingsplatforms.

Voor Windows-systemen installeren gebruikers doorgaans het officiële FTDI VCP-stuurprogrammapakket.Na installatie kan de FT230X worden gecontroleerd via Apparaatbeheer onder het COM-poortgedeelte.Linux-systemen bevatten over het algemeen ingebouwde FTDI-stuurprogrammaondersteuning in de kernel, zodat het apparaat meestal automatisch wordt gedetecteerd zonder extra installatiestappen.macOS ondersteunt ook FTDI-stuurprogramma's, hoewel nieuwere systeemversies mogelijk bijgewerkte stuurprogrammapakketten of goedkeuring van beveiligingsmachtigingen vereisen tijdens de installatie.

Een juiste installatie van het stuurprogramma is belangrijk voor stabiele communicatieprestaties.Onjuiste stuurprogramma's, beschadigde USB-kabels of stroomproblemen kunnen ervoor zorgen dat de FT230X niet correct wordt gedetecteerd.In sommige gevallen moeten gebruikers mogelijk het stuurprogramma handmatig selecteren of het systeem opnieuw opstarten na de installatie.Eenmaal correct geconfigureerd, biedt de FT230X stabiele seriële communicatie met lage latentie en betrouwbare USB-connectiviteit.

Hoe de FT230X te gebruiken met microcontrollers

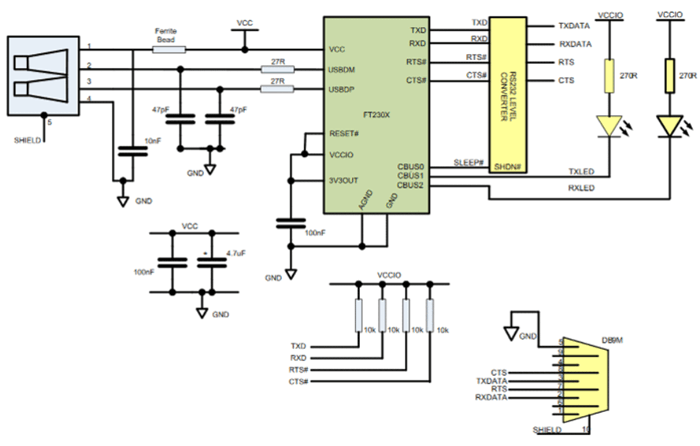

De FT230X verbindt de USB-poort van een computer met de UART-interface van een microcontroller.In het hierboven weergegeven circuit ontvangt de FT230X USB-signalen via de USB-connector en zet deze om in UART-communicatiesignalen zoals TXD, RXD, RTS# en CTS#.Deze signalen worden vervolgens rechtstreeks verbonden met de UART-pinnen van de microcontroller voor seriële communicatie.

Om de communicatie correct tot stand te brengen, moet de FT230X TXD-pin verbinding maken met de microcontroller RX-pin, terwijl de FT230X RXD-pin verbinding maakt met de TX-pin van de microcontroller.Beide apparaten moeten dezelfde aardverbinding delen.De VCCIO-pin wordt gebruikt om het logische spanningsniveau van de UART af te stemmen op de doelmicrocontroller, waardoor compatibiliteit met zowel 3,3V- als 5V-systemen mogelijk is.

Het circuit bevat ook USB-beschermings- en filtercomponenten zoals ferrietkralen, condensatoren en weerstanden om de signaalintegriteit te verbeteren en elektrische ruis te verminderen.De CBUS-pinnen zijn geconfigureerd om TX- en RX-activiteits-LED's aan te sturen, zodat gebruikers de seriële gegevensoverdracht visueel kunnen volgen.

Na installatie van het FTDI-stuurprogramma op de computer verschijnt de FT230X als een virtuele COM-poort.Seriële terminalsoftware of ontwikkelingstools kunnen vervolgens via USB rechtstreeks met de aangesloten microcontroller communiceren.

FT230X versus andere USB-naar-UART-converters

Omvormer IC	Interface Typ	Max UART-snelheid	Sleutel Sterkte	Belangrijkste Beperking	Beste Gebruikscasus
FT230X	USB naar UART	Op tot 3 Mbaud	Compact formaat, stabiele FTDI-drivers, geen extern kristal	Minder pinnen dan grotere FTDI-chips	Klein USB-naar-serieel ontwerpen
FT232RL	USB naar UART	Op tot 3 Mbaud	Volwassen, breed gebruikt, meer I/O-opties	Groter en meestal hogere kosten	Algemeen gebruik USB-seriële adapters
CH340	USB naar UART	Algemeen tot 2Mbps	Lage kosten en gemakkelijk te verkrijgen	Ondersteuning van chauffeurs kan per systeem verschillen	Budget-USB seriële modules
CP2102	USB naar UART	Op tot 1Mbps	Goede chauffeur ondersteuning en compact ontwerp	Lagere maximale baud tarief dan FT230X	Microcontroller ontwikkelingsborden
PL2303	USB naar UART	Algemeen tot 1Mbps	Vaak bij ouderen USB-seriële kabels	Kloon/stuurprogramma compatibiliteitsproblemen	Fundamentele erfenis seriële adapters
MCP2221A	USB naar UART/I2C	Op tot 460,8 kbps UART	Voegt USB-naar-I2C toe ondersteuning	Langzamere UART prestatie	Eenvoudig USB-I2C/UART-brugontwerpen

Werkelijke toepassingen van FT230X

Ingebouwde systeemfoutopsporing

De FT230X wordt veel gebruikt voor UART-foutopsporing in embedded systemen.Ingenieurs verbinden de FT230X met microcontrollers om de seriële uitvoer te bewaken, diagnostische berichten te bekijken en het gedrag van de firmware te testen tijdens de ontwikkeling.De stabiele USB-verbinding en betrouwbare COM-poortcommunicatie maken foutopsporing eenvoudiger en consistenter.

Firmware uploaden

FT230X wordt gewoonlijk geïntegreerd in hardware waarvoor firmwareprogrammering via UART-communicatie vereist is.Hiermee kunnen computers firmwaregegevens rechtstreeks naar microcontrollers overbrengen via USB, waardoor software-updates worden vereenvoudigd en de behoefte aan speciale seriële poorten op moderne computers wordt verminderd.

Industriële besturingsinterfaces

Industriële systemen maken vaak gebruik van UART-communicatie voor machinebesturing, monitoring en configuratie.De FT230X biedt een stabiele USB-naar-seriële interface waarmee onderhoudscomputers en besturingssystemen kunnen communiceren met industriële controllers via een standaard USB-verbinding.

Communicatie met IoT-apparaten

Veel IoT-ontwikkelplatforms gebruiken FT230X voor seriële communicatie tijdens het instellen, testen en gegevensmonitoring van apparaten.Hiermee kunnen ontwikkelaars sensorgegevens, configuratieopdrachten en foutopsporingsinformatie uitwisselen tussen de IoT-hardware en een computer.

USB-naar-serieel adaptermodules

De FT230X wordt vaak gebruikt in USB-naar-TTL seriële convertermodules.Deze adapters bieden een eenvoudige manier om UART-gebaseerde hardware via USB op computers aan te sluiten voor communicatie-, configuratie- en testdoeleinden.

FPGA- en ontwikkelingsbordinterfaces

Ontwikkelborden en FPGA-systemen bevatten vaak FT230X-chips voor directe seriële USB-communicatie.Dit helpt gebruikers toegang te krijgen tot bootloaders, seriële consoles en configuratie-interfaces zonder dat daarvoor externe seriële hardware nodig is.

Seriële dataloggingsystemen

De FT230X kan worden gebruikt in systemen die continu seriële gegevens verzamelen en overbrengen naar een computer.De interne FIFO-buffers zorgen voor een stabiele communicatie tijdens continue gegevensoverdracht en verminderen het risico op gegevensverlies.

Laboratorium- en testapparatuur

Testinstrumenten en laboratoriumapparaten gebruiken de FT230X soms als USB-communicatie-interface voor systeemmonitoring, kalibratie en parameterconfiguratie.De chip vereenvoudigt de computerconnectiviteit terwijl betrouwbare seriële communicatieprestaties behouden blijven.

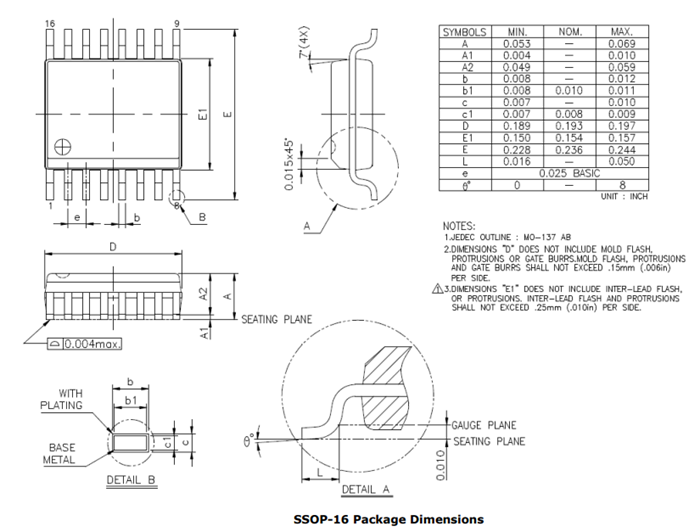

Mechanische afmetingen van FT230X

Conclusie

De FT230X is een praktische USB-naar-UART-interface-IC voor ontwerpen die stabiele seriële communicatie, compacte hardware en eenvoudige USB-connectiviteit nodig hebben.De geïntegreerde USB-engine, interne oscillator, spanningsregelaars, configureerbare CBUS-pinnen, FIFO-buffers en driverondersteuning helpen het aantal externe componenten te verminderen en tegelijkertijd de ontwerpbetrouwbaarheid te verbeteren.Over het geheel genomen is de FT230X een goede keuze als u een kleine, energiezuinige en betrouwbare USB-seriële interface nodig heeft.Het is vooral handig wanneer stabiele stuurprogramma's, flexibele ondersteuning voor logische spanning en schone UART-communicatie belangrijker zijn dan alleen het kiezen van de goedkoopste converter.

Veelgestelde vragen [FAQ]

1. Waarom heeft de FT230X geen externe kristaloscillator nodig?

De FT230X bevat een intern oscillator- en klokvermenigvuldigingscircuit dat intern de vereiste bedrijfsklokken genereert.Dit vermindert het aantal externe componenten, verkleint de PCB-grootte, vereenvoudigt het circuitontwerp en verbetert de algehele systeemintegratie.

2. Hoe verbeteren de FT230X FIFO-buffers de betrouwbaarheid van de seriële communicatie?

De FT230X bevat afzonderlijke FIFO-buffers voor verzenden en ontvangen van 512 bytes die helpen bij een soepele gegevensstroom tijdens snelle communicatie.Deze buffers verminderen het risico op overflow, minimaliseren gegevensverlies en verbeteren de stabiliteit tijdens burst-gegevensoverdrachten.

3. Wat is het voordeel van de FT230X die zowel VCP- als D2XX-drivers ondersteunt?

Dankzij VCP-drivers kan de FT230X verschijnen als een standaard COM-poort, waardoor integratie eenvoudig wordt met terminalsoftware en ingebouwde tools.D2XX-stuurprogramma's bieden directe USB-toegang voor geavanceerde toepassingen die communicatiecontrole op een lager niveau vereisen.

4. Waarom is VCCIO belangrijk bij het aansluiten van FT230X op microcontrollers?

Dankzij de VCCIO-pin kan de logische UART-spanning overeenkomen met de spanning van het doelsysteem.Dit helpt de FT230X veilig te communiceren met zowel 3,3V- als 5V-microcontrollers zonder compatibiliteitsproblemen op logisch niveau te veroorzaken.

5. Hoe vermindert de FT230X de complexiteit van de microcontrollerfirmware?

De FT230X verwerkt het volledige USB-protocol intern via de geïntegreerde USB-transceiver en Serial Interface Engine (SIE).Hierdoor hoeft de microcontroller geen complexe USB-firmwarestacks te implementeren.

6. Welke communicatieproblemen kunnen optreden als RTS# en CTS# flow control niet worden gebruikt?

Zonder hardwarematige stroomcontrole kan bij hogesnelheidscommunicatie sprake zijn van bufferoverschrijdingen of gegevensverlies wanneer het ontvangende apparaat de binnenkomende gegevens niet snel genoeg kan verwerken.RTS# en CTS# helpen bij het reguleren van de gegevensstroom om de stabiliteit te verbeteren.

7. Waarom wordt doorgaans de voorkeur gegeven aan de FT230X boven goedkope USB-naar-UART-converters?

De FT230X staat bekend om zijn stabiele FTDI-stuurprogrammaondersteuning, betrouwbare USB-detectie, communicatie met lage latentie en consistente compatibiliteit met besturingssystemen.Deze kenmerken helpen communicatie- en chauffeursgerelateerde problemen te verminderen.

8. Hoe verbeteren de CBUS-pinnen de hardwareflexibiliteit?

CBUS-pinnen kunnen worden geconfigureerd voor meerdere functies, zoals TX/RX LED-indicatoren, GPIO-bediening, klokuitgang of slaapsignalen.Hierdoor kunnen ontwerpers nuttige besturings- en monitoringfuncties toevoegen zonder extra componenten.

9. Welke factoren kunnen voorkomen dat de FT230X door een computer wordt gedetecteerd?

Veelvoorkomende oorzaken zijn onder meer onjuiste stuurprogramma's, beschadigde USB-kabels, onvoldoende stabiliteit van de voeding, problemen met de PCB-indeling of problemen met de integriteit van het USB-signaal.Onjuiste aarding en ontbrekende ontkoppelcondensatoren kunnen ook de betrouwbaarheid van de detectie beïnvloeden.
