Gids voor DC-DC-omvormers: types en energieomzettingstopologieën

DC-DC-converters zijn elektronische stroomcircuits die het ene gelijkspanningsniveau in een ander gelijkspanningsniveau veranderen.Veel elektronische apparaten en voedingssystemen werken niet op dezelfde spanning.Sommige circuits hebben een lagere spanning nodig voor processors en sensoren, terwijl andere een hogere spanning nodig hebben voor motoren, communicatiesystemen of stroomverdeling.DC-DC-converters helpen bij het leveren van stabiel, efficiënt en gecontroleerd vermogen en verminderen tegelijkertijd het energieverlies en de warmteontwikkeling.Er worden verschillende converterontwerpen gebruikt, afhankelijk van de spanningsvereisten, het vermogensniveau, de efficiëntie, de veiligheid en de systeemcomplexiteit.In dit artikel worden de belangrijkste typen DC-DC-converters uitgelegd, inclusief geïsoleerde en niet-geïsoleerde ontwerpen.

Catalogus

Belangrijkste soorten DC-DC-converters

DC-DC-converters kunnen worden onderverdeeld in twee hoofdcategorieën: geïsoleerde en niet-geïsoleerde converters.Het verschil tussen beide is voornamelijk gebaseerd op de vraag of de invoerzijde en de uitvoerzijde elektrisch gescheiden zijn.Elk type is ontworpen voor verschillende spanningsconversie-eisen, veiligheidsniveaus, vermogensbereiken en toepassingsomgevingen.Sommige systemen zijn gericht op compacte afmetingen en hoge efficiëntie, terwijl andere elektrische isolatie vereisen voor de veiligheid, ruisonderdrukking of bescherming van gevoelige circuits.

Geïsoleerde DC-DC-converters

Geïsoleerde DC-DC-converters gebruiken een transformator om de ingangs- en uitgangszijde elektrisch te scheiden.Deze isolatie helpt de veiligheid te verbeteren, aardlusproblemen te verminderen en gevoelige circuits te beschermen tegen elektrische storingen of spanningspieken.Omdat de transformator ook energie overdraagt, worden geïsoleerde converters vaak gebruikt in systemen met een hogere spanning, industriële apparatuur, medische apparatuur, telecommunicatiehardware, EV-systemen en servervoedingen.In praktische toepassingen wordt vaak de voorkeur gegeven aan geïsoleerde omvormers wanneer apparatuur moet voldoen aan strikte elektrische veiligheidsnormen of wanneer verschillende delen van het systeem op afzonderlijke aardpotentialen werken.

Niet-geïsoleerde DC-DC-converters

Niet-geïsoleerde DC-DC-converters maken geen gebruik van transformatorisolatie.De invoer en uitvoer delen dezelfde elektrische aarde, waardoor het ontwerp kleiner, eenvoudiger, sneller en meestal efficiënter kan zijn voor toepassingen met laag tot middelhoog vermogen.Veel voorkomende niet-geïsoleerde convertertypen zijn onder meer buck-, boost-, buck-boost-, Ćuk-, SEPIC-, Zeta- en high-gain-converters zoals ontwerpen met interleaved of gekoppelde inductoren.Omdat ze transformatorisolatie vermijden, bereiken ze vaak lagere kosten en een hogere vermogensdichtheid.

Veel voorkomende typen geïsoleerde DC-DC-converters

Flyback-converter

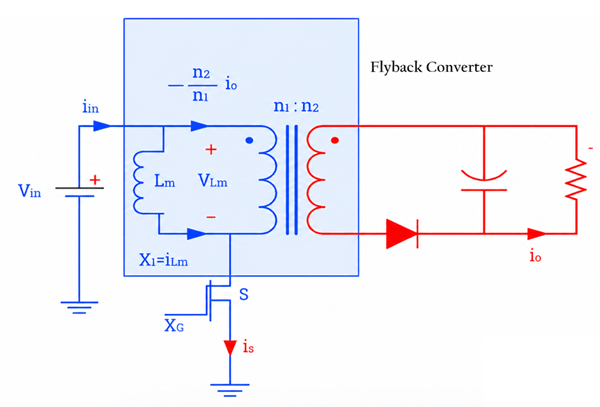

Een flyback-omzetter is een geïsoleerde DC-DC-omzetter die een transformator gebruikt om energie van de ingang naar de uitgang over te dragen en tegelijkertijd elektrische isolatie te bieden.Gebaseerd op het diagram, wanneer schakelaar S AAN wordt gezet, vloeit er stroom door de primaire wikkeling en wordt energie opgeslagen in de magnetiserende inductantie (Lm) van de transformator.Gedurende deze tijd is de uitgangsdiode UIT.Wanneer de schakelaar UIT wordt gezet, wordt de opgeslagen energie overgedragen naar de secundaire wikkeling, wordt de diode AANgezet en stroomt er stroom naar de uitgangscondensator en de belasting.De omzetter maakt gebruik van componenten zoals een transformator met windingsverhouding (n1:n2), schakeltransistor, diode, condensator en magnetische inductie.Flyback-converters zijn doorgaans ontworpen voor toepassingen met laag tot middelhoog vermogen, die doorgaans werken van een paar watt tot ongeveer 150 W, met ingangsspanningen variërend van lage DC-voedingen tot hoogspannings AC-DC-voedingen, afhankelijk van het ontwerp.

Voorwaartse converter

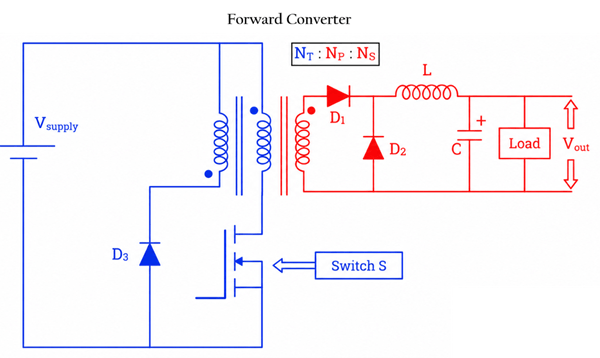

Een voorwaartse omzetter brengt energie rechtstreeks over van de primaire wikkeling van de transformator naar de secundaire wikkeling terwijl de schakelaar S AAN staat.In de afbeelding stuurt de ingangsstroombron (Vsupply) energie door de transformator wanneer de schakelaar wordt geactiveerd.De secundaire wikkeling levert vervolgens stroom via diode D1, terwijl de uitgangsinductor L en condensator C de spanning afvlakken voordat deze de belasting bereikt.Wanneer de schakelaar UIT gaat, handhaaft diode D2 de stroom naar de belasting, waardoor de uitvoer wordt gestabiliseerd.De extra resetwikkeling en diode D3 helpen bij het resetten van de magnetische flux van de transformator om kernverzadiging te voorkomen.

Vergeleken met een flyback-converter biedt een voorwaartse converter doorgaans een lagere uitgangsrimpel, betere efficiëntie en verbeterde prestaties voor toepassingen met gemiddeld tot hoog vermogen.Het wordt vaak gebruikt in industriële voedingen, telecomsystemen, servers en hoogefficiënte SMPS-ontwerpen, die doorgaans tientallen tot enkele honderden watts leveren, afhankelijk van het circuitontwerp.

Push-Pull-converter

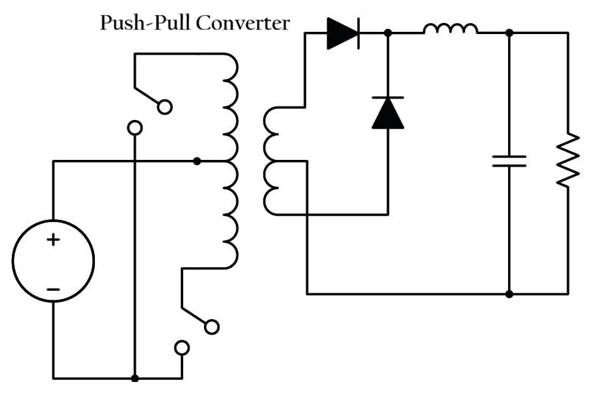

Een push-pull-omzetter is een geïsoleerde DC-DC-omzetter die twee schakeltransistoren gebruikt om afwisselend tegenovergestelde zijden van de primaire wikkeling van een centraal afgetapte transformator aan te drijven.In een typisch push-pull-converterbeeld is de transformator in het midden geplaatst, terwijl de twee schakelaars één voor één werken, waardoor er wisselstroom door de primaire wikkeling ontstaat.Door deze afwisselende werking kan energie efficiënt naar de secundaire zijde worden overgedragen, waar gelijkrichterdiodes en uitgangsfilters het hoogfrequente AC-signaal omzetten in een stabiele DC-uitgangsspanning.

Vergeleken met flyback- en forward-converters zijn push-pull-converters geschikter voor toepassingen met gemiddeld tot hoog vermogen, omdat ze een beter gebruik van de transformator, een hogere efficiëntie en een verbeterde vermogensverwerking bieden.De topologie helpt ook de transformatorgrootte te verkleinen, aangezien beide helften van de transformatorkern tijdens bedrijf worden gebruikt.Push-pull-converters worden vaak gebruikt, meestal variërend van tientallen tot enkele honderden watts, afhankelijk van de schakelfrequentie en het transformatorontwerp.

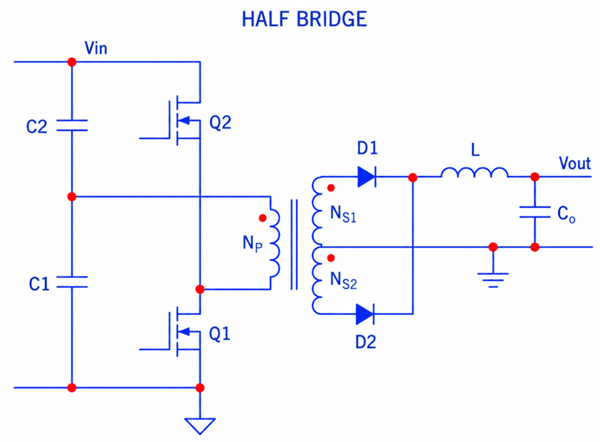

Halfbrugconverter

Een halfbrugconverter is een geïsoleerde DC-DC-converter die vaak wordt gebruikt in schakelende voedingen met gemiddeld tot hoog vermogen.In de afbeelding werken twee schakeltransistoren (Q1 en Q2) afwisselend om de primaire wikkeling van de transformator (Np) aan te drijven.Condensatoren C1 en C2 splitsen de ingangsspanning (Vin) in twee helften, waardoor de schakelaars wisselspanningspulsen op de transformator kunnen toepassen.Aan de secundaire zijde wordt de uitgang van de transformator gelijkgericht door diodes D1 en D2 en vervolgens gefilterd door de inductor L en condensator Co om een ​​stabiele DC-uitgangsspanning (Vout) te produceren.

De rode stippen in de transformatorwikkelingen geven de polariteit van de wikkelingen aan voor een correcte fasewerking.Vergeleken met een push-pull-omzetter vermindert de halve-brugtopologie de spanningsbelasting op de schakeltransistoren, omdat elke schakelaar normaal gesproken slechts ongeveer de helft van de ingangsspanning ziet.

Full-bridge-converter

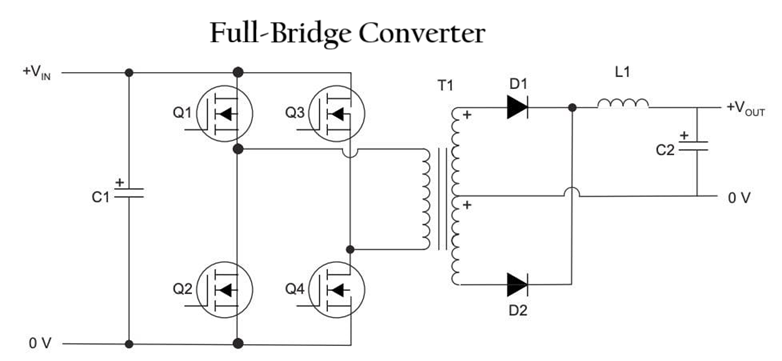

Full-Bridge Converter (ook wel H-Bridge Converter genoemd) topologiebeeld.Het diagram toont de vier schakeltransistoren (Q1, Q2, Q3 en Q4) die in een brugconfiguratie rond de primaire wikkeling van de transformator zijn gerangschikt, wat het belangrijkste kenmerk is van een volledige-brugomzetter.De schakelaars werken in afwisselende paren, doorgaans Q1 met Q4 en Q2 met Q3, om wisselspanning aan te leggen over transformator T1.Aan de secundaire zijde gelijkrichten dioden D1 en D2 de uitgang van de transformator, terwijl inductor L1 en condensator C2 de uitgangsspanning afvlakken.Full-bridge-converters worden vaak gebruikt in DC-DC-converters en SMPS-systemen met hoog vermogen, omdat ze een hoog rendement, een beter gebruik van de transformator en ondersteuning bieden voor stroomtoepassingen op kilowattniveau.

Resonante converter

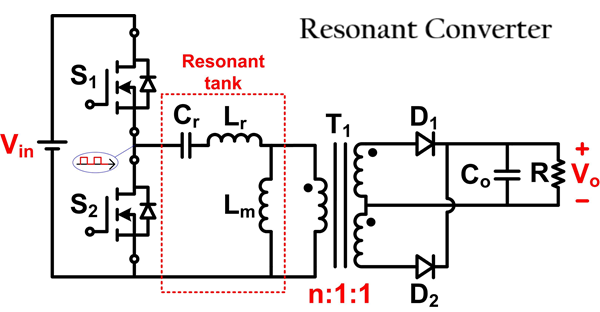

Een resonante DC-DC-omzetter is een geïsoleerde hoogrendementomzetter die gebruik maakt van een resonantiecircuit, een resonantietank genoemd, om energie over te dragen met minder schakelverlies en minder elektrische ruis.In de afbeelding genereren schakelaars S1 en S2 afwisselend hoogfrequente schakelsignalen uit de ingangsspanning (Vin).De resonante tank, gevormd door resonante condensator Cr, resonante inductor Lr en magnetiserende inductantie Lm, creëert een vloeiende sinusvormige stroom in plaats van scherpe schakelovergangen.

Dit helpt de hitte en schakelstress op de MOSFET's te verminderen.De transformator T1 zorgt voor elektrische isolatie en spanningsomzetting, terwijl diodes D1 en D2 het wisselstroomsignaal aan de secundaire zijde gelijkrichten in gelijkstroomuitgangsspanning (Vo).Capacitor Co filtert de uitvoer om stabiele gelijkstroom aan de belasting R te leveren. Resonante converters worden veel gebruikt in toepassingen met hoog rendement, zoals servervoedingen, gaming-PSU's, EV-laders, telecomsystemen en hoogwaardige SMPS-ontwerpen, omdat ze zachte schakeltechnieken ondersteunen, zoals ZVS (Zero Voltage Switching), wat de efficiëntie verbetert en EMI bij hoge schakelfrequenties vermindert.

Veel voorkomende typen niet-geïsoleerde DC-DC-converters

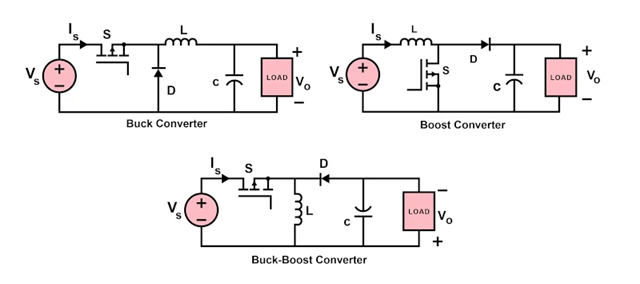

Conventionele/basistopologieën

Buck-converter

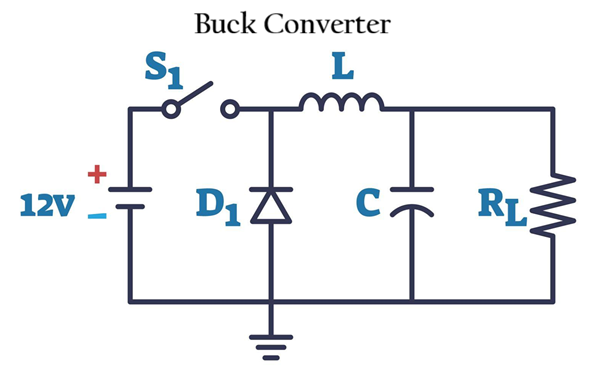

Een buck-converter reduceert een hogere ingangsspanning met een hoog rendement naar een lagere uitgangsspanning.In de afbeelding levert de 12V-ingangsbron stroom aan het circuit via schakelaar S1.Wanneer S1 AAN gaat, vloeit er stroom door de inductor L, die energie opslaat terwijl hij stroom levert aan de belastingsweerstand RL en de laadcondensator C.

Wanneer de schakelaar UIT wordt gezet, geeft de inductor zijn opgeslagen energie vrij via diode D1, waardoor er stroom naar de belasting kan blijven stromen, ook al is de schakelaar open.Condensator C vlakt de uitgangsspanning af en vermindert de rimpel.Door de AAN- en UIT-tijd van de schakelaar te regelen, de duty-cycle genoemd, regelt de converter de uitgangsspanning naar een lager niveau dan de ingangsspanning.

Boost-converter

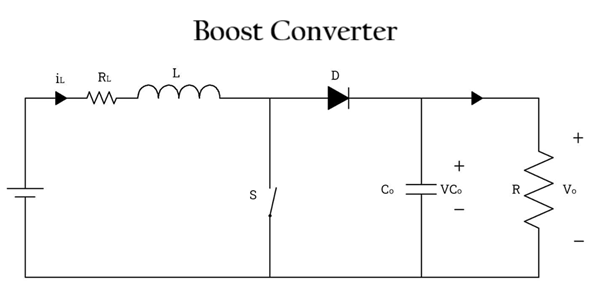

Een boostconverter is een niet-geïsoleerde DC-DC-omzetter die de ingangsspanning verhoogt naar een hogere uitgangsspanning.In de afbeelding werken de inductor L, schakelaar S, diode D, condensator Co en belastingsweerstand R samen om de spanning te verhogen.Wanneer schakelaar S AAN wordt gezet, vloeit er stroom door de inductor en wordt energie opgeslagen in het magnetische veld ervan, terwijl de diode de stroom vanaf de uitgangszijde blokkeert.Wanneer de schakelaar UIT gaat, geeft de inductor zijn opgeslagen energie via diode D vrij aan de uitgangscondensator en belasting.De vrijgegeven inductorspanning draagt ​​bij aan de ingangsspanning, waardoor een hogere uitgangsspanning (Vo) ontstaat dan de ingangsbron.Condensator Co vlakt de uitgangsspanning af en vermindert de rimpel.

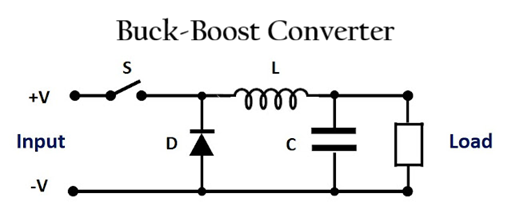

Buck-Boost-converter

Een buck-boost-converter kan de ingangsspanning verlagen of verhogen.In de afbeelding regelt de schakelaar S hoe energie door het circuit beweegt.Wanneer S AAN gaat, vloeit er stroom van de ingang door de inductor L, zodat de inductor energie opslaat.Gedurende deze tijd is de diode D in sperrichting voorgespannen en levert de condensator C stroom aan de belasting.Wanneer S UIT gaat, geeft de inductor zijn opgeslagen energie via de diode vrij aan de condensator en belasting.Hierdoor kan het circuit een uitgangsspanning produceren die hoger of lager kan zijn dan de ingang, afhankelijk van de duty-cycle.Deze topologie is handig voor systemen op batterijen waarbij de ingangsspanning tijdens bedrijf kan stijgen of dalen.

Geavanceerde en niet-geïsoleerde DC-DC-converters met hoge versterking

Geavanceerde, niet-geïsoleerde DC-DC-converters met hoge versterking zijn ontworpen voor toepassingen die grotere spanningsomzettingsverhoudingen, verbeterde efficiëntie, lagere rimpel of hogere vermogensverwerking vereisen dan standaard buck- en boost-converters.De Positieve output Super Lift Luo (POSLL) De converter verhoogt de spanning via een condensator-lift-techniek terwijl de positieve uitgangspolariteit behouden blijft, waardoor deze nuttig is voor toepassingen met hoge step-up. Kwadratische converters een veel hogere spanningsversterking bereiken door meerdere conversietrappen te combineren, waardoor een grote spanningsverhoging of -verlaging mogelijk is zonder extreem hoge werkcycli.

Gekoppelde inductoromzetters gebruik magnetisch gekoppelde inductoren om de spanningsversterking te verbeteren, schakelstress te verminderen en de efficiëntie te verhogen in compacte ontwerpen. Interleaved-converters gebruik meerdere schakelfasen die parallel werken om de stroom gelijkmatiger te verdelen, de ingangs- en uitgangsrimpel te verminderen, de thermische prestaties te verbeteren en systemen met een hoger vermogen te ondersteunen.

Hoe DC-DC-converters presteren in echte toepassingen

Elektrische voertuigen (EV's)

DC-DC-converters in elektrische voertuigen zetten hoogspanningsbatterijvermogen om in lagere spanningen die nodig zijn voor verlichtingssystemen, infotainmentmodules, sensoren, controllers en hulpelektronica.Deze omvormers moeten met een hoog rendement werken omdat energieverlies rechtstreeks van invloed is op het rijbereik en de thermische prestaties.EV-systemen vereisen ook een stabiele spanningsregeling tijdens snel accelereren, regeneratief remmen en schommelingen in de accuspanning.

Zonne-energie en hernieuwbare energiesystemen

Zonne- en hernieuwbare energiesystemen maken gebruik van DC-DC-converters om onstabiele ingangsspanningen van zonnepanelen, batterijen en energieopslagsystemen te regelen.Converters met hoge versterking worden vaak gebruikt omdat de spanning van zonnepanelen verandert met de intensiteit en temperatuur van het zonlicht.

Elektronica op batterijen

Elektronica op batterijen is afhankelijk van DC-DC-converters om een stabiele spanning te leveren, zelfs als de batterijspanning tijdens het ontladen daalt.Smartphones, laptops, drones, draagbare medische apparaten en draagbare elektronica gebruiken vaak buck-, boost- of buck-boost-converters om de levensduur van de batterij te verbeteren en stroomverlies te verminderen.

Industriële en automatiseringssystemen

Industriële systemen gebruiken DC-DC-converters om PLC's, sensoren, communicatiemodules, motordrivers en automatiseringscontrollers van stroom te voorzien.Deze omgevingen bevatten vaak elektrische ruis, spanningspieken en zware schakelbelastingen, dus converters moeten onder zware omstandigheden stabiel blijven werken.

IoT en ingebedde apparaten

IoT- en embedded systemen maken gebruik van DC-DC-converters om de energie efficiënt te beheren in compacte, energiezuinige elektronica.Apparaten zoals slimme sensoren, draadloze modules, microcontrollers en edge-computingsystemen werken vaak op batterijen of laagspanningsstroomrails.

Belangrijkste prestatiefactoren van DC-DC-converters

• Efficiëntie - Meet hoe effectief de converter ingangsvermogen naar de uitgang overbrengt met minimaal energieverlies en warmteontwikkeling.

• Spanningsregeling - Beschrijft hoe stabiel de uitgangsspanning blijft tijdens veranderingen in de ingangsspanning of belastingsomstandigheden.

• Schakelfrequentie - Een hogere schakelfrequentie kan de componentgrootte verkleinen, maar kan de schakelverliezen en EMI vergroten.

• Vermogensdichtheid - Verwijst naar hoeveel vermogen de converter kan leveren binnen een compact fysiek formaat.

• Thermische prestaties - Geeft aan hoe goed de omvormer de warmte beheert tijdens continu gebruik.

• Rimpelspanning en ruis - Meet ongewenste spanningsschommelingen die gevoelige elektronische circuits kunnen beïnvloeden.

• Voorbijgaande reactie - Toont hoe snel de converter reageert op plotselinge belasting- of ingangsspanningsveranderingen.

• Elektromagnetische interferentie (EMI) - Snel schakelen kan elektrische ruis genereren die nabijgelegen circuits kan verstoren.

• Ingangsspanningsbereik - Definieert de minimale en maximale ingangsspanning die de omvormer veilig kan verwerken.

• Laadvermogen - Bepaalt hoeveel stroom of vermogen de converter kan leveren aan aangesloten apparaten.

• Isolatievermogen - Belangrijk in geïsoleerde omvormers waar elektrische scheiding vereist is voor veiligheid en bescherming.

Conclusie

Het kiezen van de juiste converter hangt af van het vereiste spanningsbereik, vermogensniveau, uitgangsstabiliteit, schakelprestaties, warmtebeheersing en geluidslimieten.Door elke topologie en de sterke punten ervan te begrijpen, kunt u een omvormer selecteren die past bij de elektrische en prestatiebehoeften van het systeem.

Veelgestelde vragen [FAQ]

1. Waarom hebben geïsoleerde DC-DC-converters de voorkeur in hoogspannings- en veiligheidskritische systemen?

Geïsoleerde DC-DC-converters gebruiken een transformator om de ingangs- en uitgangszijde elektrisch te scheiden.Dit helpt gevoelige circuits te beschermen tegen spanningspieken, problemen met de aardlus en elektrische fouten.Ze zijn ook belangrijk in systemen die aan strenge elektrische veiligheidsnormen moeten voldoen.

2. Hoe slaat een flyback-converter energie anders op en draagt ​​deze anders over dan een voorwaartse converter?

Een flyback-converter slaat eerst energie op in de transformator en draagt ​​deze over naar de uitgang wanneer de schakelaar UIT wordt gezet.Een voorwaartse converter brengt energie rechtstreeks over naar de uitgang terwijl de schakelaar AAN staat, wat meestal een lagere rimpel en een beter rendement oplevert bij hogere vermogensniveaus.

3. Waarom zijn push-pull-, halve-brug- en volledige-brugconverters beter voor gebruik met een hoger vermogen?

Deze topologieën maken gebruik van meerdere schakelapparaten en een verbeterd gebruik van de transformatoren om grotere energieniveaus efficiënter te kunnen verwerken.Ze verminderen ook de spanning op individuele componenten en verbeteren de thermische prestaties in vergelijking met eenvoudigere converterontwerpen.

4. Welk voordeel heeft een resonante DC-DC-converter ten opzichte van conventionele hard-switching-converters?

Resonante converters maken gebruik van soft-switchingtechnieken zoals Zero Voltage Switching (ZVS) om schakelverliezen en warmteontwikkeling te verminderen.Dit maakt een hogere efficiëntie, lagere EMI en betere hoogfrequente werking mogelijk.

5. Waarom is de inschakelduur belangrijk bij buck-, boost- en buck-boost-converters?

De inschakelduur bepaalt hoe lang de schakelaar tijdens bedrijf AAN en UIT blijft.Het wijzigen van de duty-cycle heeft rechtstreeks invloed op de mate waarin de converter de uitgangsspanning verhoogt of verlaagt.

6. Hoe verbeteren gekoppelde inductor- en interleaved-converters de DC-DC-conversieprestaties met hoge versterking?

Gekoppelde inductorconverters verbeteren de spanningsversterking en efficiëntie door gebruik te maken van magnetisch gekoppelde inductoren, terwijl interleaved-converters de stroom over meerdere fasen verdelen om rimpelingen, hitte en spanning op componenten te verminderen.
