Hoe werkt de JRC4558 operationele versterker?

De JRC4558 duale operationele versterker is ontworpen om kleine elektrische signalen te versterken en te verwerken. Hij bevat twee onafhankelijke op-versterkers in één behuizing, waardoor hij nuttig is voor schakelingen die meer dan één signaalverwerkingsfase nodig hebben zonder extra IC's toe te voegen. Dit artikel legt de belangrijkste kenmerken, specificaties, pinfuncties, werkingsprincipe, schakelfunctie, behuizingsafmetingen en vergelijking met andere populaire op-versterkers van de JRC4558 uit.

Catalogus

JRC4558 Duale Operationele Versterker

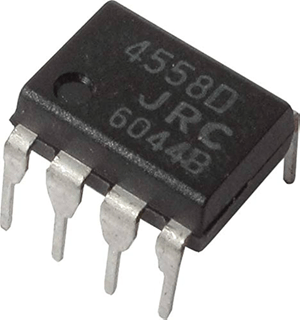

De JRC4558 Duale Operationele Versterker is een geïntegreerde schakeling die twee onafhankelijke operationele versterkers in één behuizing bevat. Hij is ontworpen om kleine analoge signalen te versterken en stabiele signaalverwerking in elektronische schakelingen te ondersteunen.

Elke versterker in de JRC4558 heeft een hoge spanningsversterking en kan worden geconfigureerd met externe componenten om versterking, feedback en signaalrespons te regelen. De duale kanaalstructuur helpt het aantal componenten te verminderen en bespaart PCB-ruimte in vergelijking met het gebruik van twee afzonderlijke op-versterker IC's.

De JRC4558 wordt gewaardeerd om zijn eenvoudige ontwerp, stabiele werking, brede beschikbaarheid en kosteneffectieve prestaties. Hoewel nieuwere op-versterkers mogelijk een lager ruisniveau of snellere respons bieden, blijft de JRC4558 een praktische keuze voor veel algemene analoge schakelingontwerpen.

Als u geïnteresseerd bent in de aankoop van de JRC4558 duale operationele versterker, neem dan gerust contact met ons op voor prijzen en beschikbaarheid.

Kenmerken en specificaties van de JRC4558

Parameter	Specificatie
Apparaat Type	Duale Operationele Versterker
Aantal Versterkers	2
Frequentiecompensatie	Intern gecompenseerd
Latch-Up Bescherming	Geen latch-up
Gemeenschappelijke Modus Spanningsbereik	Groot gemeenschappelijk mode invoersignaalbereik
Differentieel Invoerspanning Bereik	Breed differentieel invoerspanning bereik
Kanaal Overeenstemming	Versterking en fase gematchte versterkers
Ingangstransistor Type	Lage-ruis invoertransistors
Pin Compatibiliteit	MC1458, LM358 compatibel
Voedingsspanning (Max)	±22 V
Differentieel Invoerspanning (Max)	±18 V
Invoerspanning (Max)	±15 V
Bedrijfstemperatuur Bereik	-20°C tot +85°C
Opslagtemperatuur Bereik	-65°C tot +150°C
Vermogensverliezen (PDIP-8)	600 mW
Vermogensverliezen (SOP-8)	400 mW
Voedingsstroom	2.3 mA tot 4.5 mA
Ingangs Offset Spanning	2 – 6 mV
Ingangs Offset Stroom	5 nA - 200 nA
Ingang Bias Stroom	30 – 500 nA
Grote Signaal Spanningsversterking (Min)	20 V/mV - 200 V/mV
Gemeenschappelijke modus ingangsspanning bereik (Min)	±12 V - ±13 V
Gemeenschappelijke modus onderdrukking ratio	70 – 90 dB
Voedingsspanning onderdrukking ratio	76 – 90 dB
Uitgangsspanning swing (Typ)	±12 V
Uitgangsspanning swing (Max)	±14 V
Vermogen verbruik (Typ)	70 mW
Vermogen verbruik (Max)	170 mW
Slew-rate	1.2 - 2.2 V/μs
Stijgtijd (Typ)	0.3 μs
Overshoot (Typ)	15%
Ingangsweerstand (Min)	0.3 - 2MΩ
Uitgangs weerstand (Typ)	75 Ω
Totale harmonische vervorming (Typ)	0.008%
Kanaalscheiding (Typ)	120 dB
Unity Gain Bandbreedte	2.0 tot 2.8 MHz
Pakketopties	PDIP-8, SOP-8

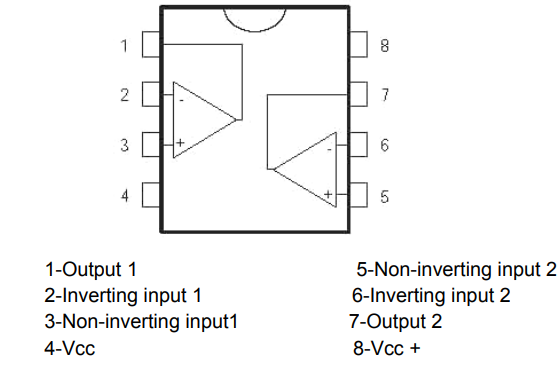

JRC4558 Pinout en Pin-functies

Pin Nr.	Pin Naam	Functie Beschrijving
1	Uitgang 1	Uitgangsterminal van de eerste operationele versterker. Het versterkte signaal van Op-Amp 1 verschijnt op deze pin.
2	Omgekeerde Ingang 1 (-)	Omgekeerde ingang van de eerste versterker. Een hier toegepast signaal produceert een uitgang die 180° uit fase is met de ingang.
3	Niet-omgekeerde Ingang 1 (+)	Niet-omgekeerde ingang van de eerste versterker. Een hier toegepast signaal produceert een uitgang die in fase is met de ingang.
4	VCC−	Negatieve voedingsspanning terminal. In circuits met dubbele voeding is deze pin verbonden met de negatieve spanningsrail.
5	Niet-omgekeerde Ingang 2 (+)	Niet-omgekeerde ingang van de tweede versterker. Signal dat op deze pin wordt toegepast, wordt versterkt zonder fase-inversie.
6	Omgekeerde Ingang 2 (-)	Omgekeerde ingang van de tweede versterker. Signal die hier wordt toegepast, wordt versterkt met fase-inversie.
7	Uitgang 2	Uitgangsterminal van de tweede operationele versterker. Het versterkte signaal van Op-Amp 2 verschijnt op deze pin.
8	VCC+	Positieve voedingsspanning terminal. Deze pin levert bedrijfs spanning aan beide versterkers binnen de IC.

Hoe de JRC4558 analoge signalen versterkt en verwerkt

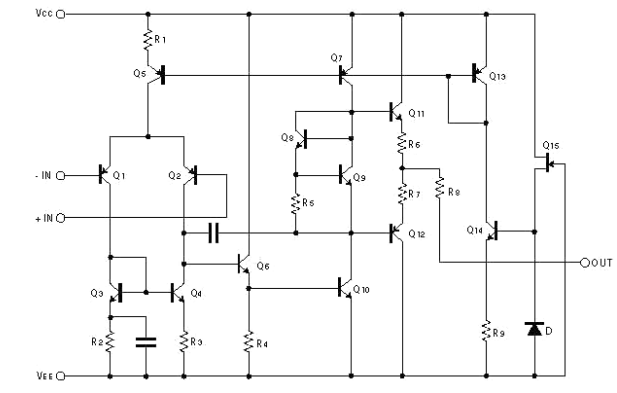

De JRC4558 versterkt analoge signalen via verschillende interne transistorstadia die samen werken om spanningsversterking, signaalconditionering en uitgangsdrijfvermogen te bieden. Zoals weergegeven in het interne schakelingdiagram, begint het versterkingsproces bij de differentiële ingangsstage, waar transistors het spanningsverschil tussen de niet-omgekeerde (+IN) en omgekeerde (-IN) ingangen vergelijken. In plaats van elke ingang onafhankelijk te versterken, versterkt het apparaat het verschil tussen de twee signalen. Deze differentiële werking helpt om gemeenschappelijke modusruis te onderdrukken en verbetert de algehele signaalnauwkeurigheid.

Nadat het ingangssignaal is gedetecteerd, gaat het door tussenliggende transistorstadia die het grootste deel van de spanningsversterking bieden. Deze stadia verhogen de signaalamplitude, terwijl ze een lineaire werking behouden. De JRC4558 bevat ook interne frequentiecompensatie, die helpt de versterker te stabiliseren en het risico op ongewenste oscillatie te verminderen. Deze compensatie stelt het apparaat in staat om betrouwbaar te werken in een breed scala aan schakelingconfiguraties zonder dat externe compensatiecomponenten nodig zijn.

Het versterkte signaal wordt dan afgeleverd aan de uitgangsstage, waar aanvullende transistors de stroom leveren die nodig is om externe belastingen aan te drijven. In de meeste circuits wordt een deel van het uitgangssignaal teruggevoerd naar de omgekeerde ingang via een feedbacknetwerk. Deze negatieve feedback controleert de versterkingsfactor van de versterker, verbetert de stabiliteit, vermindert vervorming en helpt bij het bereiken van de gewenste schakelingprestaties. Door deze meertrapsarchitectuur kan de JRC4558 nauwkeurig lage niveaus van analoge signalen verwerken en versterken, terwijl een stabiele werking en goede signaalkwaliteit behouden blijft.

Veelvoorkomende JRC4558 schakelingtoepassingen

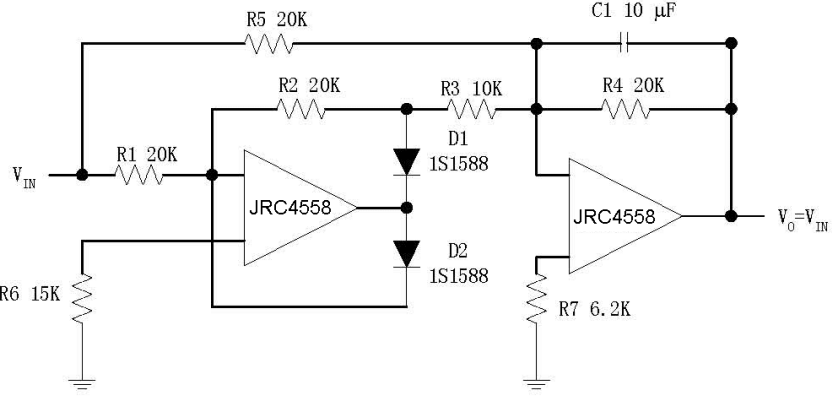

Het schakelingdiagram toont een praktische audio signaalverwerkingsschakeling die is gebouwd rond de dubbele versterkers binnen de JRC4558. Beide operationele versterkers worden samen gebruikt om het ingangssignaal te verwerken voordat de uiteindelijke output wordt geleverd. De eerste versterkerfase ontvangt het ingangssignaal via weerstands R1 en gebruikt een feedbacknetwerk om gain en signaalgedrag te controleren. Diodes D1 en D2 zijn verbonden in het feedbackpad en fungeren als clipping-elementen. Wanneer de signaalamplitude de voortspanningsdrempel van de diodes overschrijdt, beginnen ze te geleiden en beperken ze de signaalpieken. Dit creëert een gecontroleerd clippingeffect dat de golfvorm wijzigt en harmonische vervorming introduceert.

Het afgesneden signaal wordt vervolgens doorgegeven aan de tweede JRC4558 versterkertrap via een netwerk van weerstanden en condensator C1. Deze trap biedt extra versterking, filtering en signaalvorming. Het weerstandsnetwerk bepaalt de versterking en frequentierespons, terwijl condensator C1 helpt de tonale kenmerken van de schakeling te beheersen door invloed uit te oefenen op de verwerking van verschillende frequenties. De tweede versterker buffer ook het signaal, waardoor een stabiel uitgangsniveau wordt behouden.

In praktische toepassingen wordt dit type schakeling vaak gebruikt voor analoge signaalconditionering en audioverwerking. De eerste op-versterkertrap voert versterking en afsnijding uit, terwijl de tweede trap het verwerkte signaal verfijnt en de uitgang aandrijft. Dit laat zien hoe de JRC4558 niet alleen kan worden gebruikt als een eenvoudige versterker, maar ook als een actief signaalverwerkingsapparaat dat in staat is om versterking, feedbackcontrole, filtering en golfvormmodificatie binnen één schakeling te combineren.

Het diagram illustreert ook een van de belangrijkste voordelen van de dual-op-amp architectuur van de JRC4558. Aangezien er twee onafhankelijke versterkers in dezelfde behuizing beschikbaar zijn, kunnen ontwerpers meerdere signaalverwerkingsstappen creëren zonder extra IC's nodig te hebben. Dit vermindert het aantal componenten, bespaart plaats op de printplaat, vereenvoudigt het schakelingontwerp en verlaagt de totale systeemaankoopkosten terwijl betrouwbare analoge prestaties worden behouden.

JRC4558 vs Andere Populaire Operationele Versterkers

Parameter	JRC4558	LM358	NE5532	TL072
Aantal Versterkers	2	2	2	2
Voedingsspanning Bereik	±5V tot ±15V	3V tot 32V / ±1.5V tot ±16V	±3V tot ±20V	±5V tot ±18V
Eenheidsversterking Bandbreedte	2.8 MHz	1 MHz	10 MHz	3 MHz
Sleuf snelheid	2.2 V/μs	0.3 V/μs	9 V/μs	13 V/μs
Ingang Offset Spanning (Typ)	2 mV	2 mV	0.5 mV	3 mV
Ingang Bias Stroom (Typ)	30 nA	20 nA	200 nA	65 pA
Ingangsweerstand (Typ)	2 MΩ	10 MΩ	300 kΩ	10¹² Ω
Voedingsstroom (Typ)	2.3 mA	0.7 mA	8 mA	2.8 mA
Uitgangsspanning Swing (Typ)	±12 V	VCC − 1.5 V	±13 V	±13.5 V
THD (Typ)	0.008%	0.02%	0.0005%	0.003%
Ruisdichtheid (Typ)	~8 nV/√Hz	~40 nV/√Hz	~5 nV/√Hz	~18 nV/√Hz
Gemiddelde-modus Afschot Ratio (Typ)	90 dB	85 dB	100 dB	100 dB
Voedingsspanning Afschot Ratio (Typ)	90 dB	100 dB	100 dB	100 dB
Werkingstemperatuur bereik	-20°C tot +85°C	0°C tot +70°C	0°C tot +70°C	-40°C tot +85°C

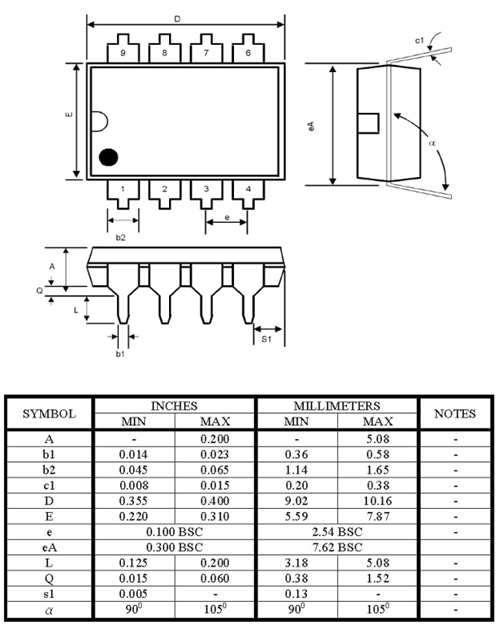

JRC4558 Mechanische Afmetingen

Conclusie

De JRC4558 blijft betrouwbare signaalversterking bieden voor een breed scala aan analoge schakelingontwerpen. Het begrijpen van de specificaties, pinfuncties, interne werking en het gedrag van de schakeling in de echte wereld stelt je in staat het apparaat effectiever te gebruiken en veelvoorkomende ontwerplimieten te vermijden. De dual-op-amp architectuur maakt ook meerdere signaalverwerkingsstappen mogelijk binnen een enkele behuizing, wat helpt het aantal componenten te verminderen en de schakeling lay-outs te vereenvoudigen.

Veelgestelde Vragen [FAQ]

1. Kan de JRC4558 werken op een enkele voedingsspanning in plaats van dubbele voedingsspanning?

Ja. De JRC4558 kan werken op een enkele voeding als er voor de invoer- en uitgangstrappen een geschikte bias-spanning wordt gecreëerd. Echter, de werking op dubbele voeding biedt vaak een grotere uitgang swing en vereenvoudigt de signaalverwerking.

2. Hoe beïnvloedt de sleuf snelheid van de JRC4558 de prestaties van de schakeling?

De sleuf snelheid van 2.2 V/μs beperkt hoe snel de uitgang kan reageren op snelle veranderingen in de invoer. Voor de meeste analoge schakelingen met lage frequentie is dit voldoende, maar toepassingen met hoge snelheid vereisen wellicht een snellere op-versterker.

3. Wat gebeurt er als de gemeenschappelijke mode invoerspanning het gespecificeerde bereik overschrijdt?

Het overschrijden van het gemeenschappelijke mode bereik kan leiden tot vervorming, verminderde versterkingsnauwkeurigheid of onjuiste werking van de versterker. Invoeren moeten binnen de aanbevolen limieten blijven voor betrouwbare prestaties.

4. Waarom is negatieve feedback belangrijk bij het gebruik van de JRC4558?

Negatieve feedback stabiliseert de versterker, controleert de versterking, verbetert de lineariteit, vermindert vervorming en helpt een voorspelbaar schakelinggedrag te behouden.

5. Hoe vergelijkt de JRC4558 zich met moderne laag-ruis op-versterkers?

Moderne apparaten bieden vaak minder ruis, hogere bandbreedte en snellere slewsnelheden. De JRC4558 blijft echter aantrekkelijk voor ontwerpen die eenvoud, beschikbaarheid en kosteneffectiviteit prioriteit geven.

6. Welke factoren moeten in overweging worden genomen bij het vervangen van een JRC4558 door een andere op-amp?

Ingenieurs moeten de vereisten voor de voedingsspanning, pincompatibiliteit, bandbreedte, slewsnelheid, ingangskarakteristieken en stabiliteit van de schakeling verifiëren voordat ze een vervanging kiezen.

7. Waarom bevat de JRC4558 twee operationele versterkers in één verpakking?

Het dual-op-amp ontwerp maakt het mogelijk om meerdere versterkings- of signaalverwerkingsstappen te implementeren met behulp van een enkele IC, waardoor de PCB-ruimte en het aantal componenten vermindert.

8. Hoe kan overmatige ruis worden verminderd in een JRC4558-schakeling?

Juiste aarding, korte signaalpaden, schone voedingsbronnen, ontkoppelcapacitoren en een geschikt ontwerp van het feedbacknetwerk kunnen ongewenste ruis aanzienlijk verminderen.
