Ontwerp en Implementatie van een Hoogfrequent Inverter Gebaseerd op IR2110

Een hoogfrequent inverter is een belangrijk circuit dat wordt gebruikt om DC-energie om te zetten in AC-energie voor elektronische en energiebeheertoepassingen. In dit ontwerp speelt de IR2110-driver een sleutelrol omdat deze de besturingscircuits in staat stelt om veilig en efficiënt hoge- en lagezijde MOSFET's aan te sturen. Dit artikel legt het ontwerp en de implementatie van een hoogfrequent inverter gebaseerd op IR2110 op een praktische manier uit. Het behandelt de systeemstructuur, de werking van de IR2110-driver, de controle door de PIC16F716 microcontroller, de generatie van PWM-signalen, de schakeling van volbrug MOSFET's, de uitvoer filtering en beschermmethoden.

Catalogus

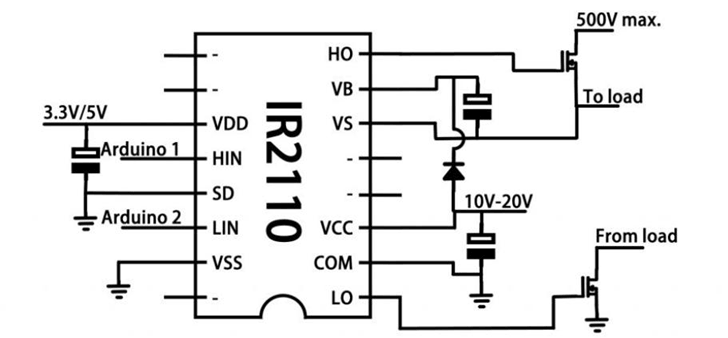

IR2110 Driver Circuit

Overzicht van het Hoogfrequent Inverter Systeem

De onderstaande afbeelding toont de algehele structuur van het hoogfrequent inverter systeem. De stroom begint bij de AC-ingang, die eerst naar een enkelfase bruggelijkrichter wordt gestuurd. De gelijkrichter zet de AC-ingang om in DC-spanning, wat de DC-bus vormt die de inverter krachtsectie van stroom voorziet.

Na gelijkrichting voorziet de DC-bus ook de regelaars. Deze regelaars bieden stabiele 15 V en 5 V-uitgangen voor de controle- en sturingssecties. De 15 V-voeding wordt doorgaans gebruikt door de poortdriversectie, terwijl de 5 V-voeding wordt gebruikt door de microcontroller en andere laagspanningsbesturingscircuits.

De driversectie fungeert als de schakel tussen de besturingscircuits en de vermogensschakelsectie. Het versterkt de controlesignalen en biedt het juiste poortstuur-niveau dat nodig is door de MOSFET's. Dit stelt de invertersectie in staat om de DC-buspanning efficiënt te schakelen en deze om te zetten in een hoogfrequent AC-golfvorm.

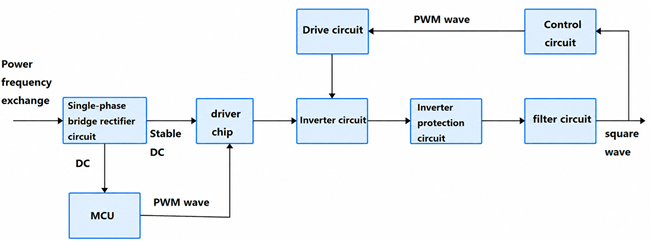

Systeemontwerp Schema

De invertersectie is het belangrijkste vermogenomzettingsgedeelte van het systeem. Het gebruikt de aangestuurde MOSFET's om de DC-voeding om te zetten in een wisselstroomuitgang. Aangezien het schakelen hoge-frequentiecomponenten en elektrische ruis genereert, gaat de uitvoer door een filtercircuit voordat deze de belasting bereikt. Het filter helpt harmonischen te verminderen en verbetert de kwaliteit van de uitvoergolfvorm.

Het systeem omvat ook een beschermingsfase om de veiligheid en betrouwbaarheid te verbeteren. Deze fase helpt bij het detecteren van abnormale omstandigheden zoals overstroom, kortsluiting of onbetrouwbare werking. Wanneer een fout wordt gedetecteerd, kan het beschermcircuit de werking beperken of stoppen om schade aan de vermogensapparaten te voorkomen.

Een feedbacklus wordt gebruikt om de uitvoerconditie te bewaken en een stabiele werking te ondersteunen. Door uitvoerinformatie terug te voeren naar de besturingssectie, kan het systeem

IR2110 Inverter Hardware Ontwerp

Het hardwareontwerp van de omvormer is opgebouwd rond twee hoofdcontroleonderdelen: de IR2110 MOSFET-driver circuit en de PIC16F716 microcontroller circuit. De microcontroller genereert de PWM-controlesignalen, terwijl de IR2110 deze signalen verhoogt tot het juiste poortstuur-niveau dat nodig is om de kracht-MOSFETs te schakelen. Samen stellen deze circuits de omvormer in staat om gelijkstroom (DC) om te zetten in een gecontroleerde wisselstroom (AC) uitgang.

IR2110 Driver Chip

De IR2110 is een high-side en low-side MOSFET-driver die vaak wordt gebruikt in omvormercircuits, motorsturingen, schakelvoedingen en andere vermogensconversiesystemen. Het is oorspronkelijk ontwikkeld door International Rectifier, dat nu deel uitmaakt van Infineon Technologies. Het apparaat is nuttig omdat het zowel de bovenste als onderste MOSFETs in een halfbrugcircuit kan aansteken.

In dit omvormerontwerp ontvangt de IR2110 laagspannings-PWM-signalen van de microcontroller en zet deze om in sterkere poortstuur-signalen voor de MOSFETs. Dit is belangrijk omdat een microcontrollerpin geen kracht-MOSFET-poorten rechtstreeks kan aansteken in een hoogspanningsomvormerstadium. De MOSFETs hebben genoeg poortspanning en snelle schakelsnelheid nodig om efficiënt aan en uit te schakelen.

De IR2110 omvat logische invoercontrole, niveauschakeling, high-side uitvoerdrijf, low-side uitvoerdrijf en onderspanningsbescherming. De niveauschakelfunctie maakt het mogelijk om de high-side MOSFET-poort aan te sturen, zelfs wanneer de MOSFET-bronterminal stijgt met de schakelknop. Dit maakt het apparaat geschikt voor brugomvormercircuits waar de bovenste MOSFET-bron niet op de grond is aangesloten.

Werkingsprincipe van de IR2110 Driver

De onderstaande schakeling bevat een bootstrapdiode VD1, een bootstrapcondensator C1, een voedingsfiltercondensator C2, en twee externe MOSFETs gemarkeerd als S1 en S2. De high-side uitvoer HO stuurt de poort van de bovenste MOSFET S1 aan, terwijl de low-side uitvoer LO de poort van de onderste MOSFET S2 aanstuurt.

De bootstrapcirculatie wordt gebruikt om de drijffunctie voor de high-side aan te maken. Wanneer de onderste MOSFET S2 wordt ingeschakeld, wordt de schakelknop naar de grond getrokken. Gedurende deze tijd laadt de bootstrapcondensator C1 op vanaf VCC via de bootstrapdiode VD1. Zodra C1 is opgeladen, kan het de high-side drijver van stroom voorzien wanneer S1 moet inschakelen.

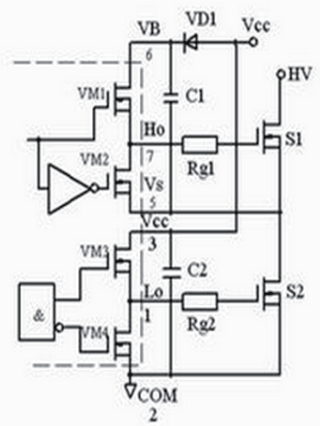

IR2110 Half-Brug Driver Circuit

Wanneer het high-side ingangs-signaal actief is, gebruikt de IR2110 de opgeslagen lading in C1 om de poortspanning van S1 boven zijn bronspanning te verhogen. Dit stelt de bovenste MOSFET in staat om goed in te schakelen. Wanneer het high-side signaal wordt verwijderd, wordt de poortlading van S1 ontladen via het stuurpad, waardoor S1 wordt uitgeschakeld.

De low-side MOSFET S2 wordt aangestuurd door de LO-uitvoer. Wanneer de low-side ingang actief is, stuurt LO de poort van S2 aan en schakelt deze in. De high-side en low-side MOSFETs mogen niet tegelijkertijd gaan inschakelen omdat dit doorbranden zou veroorzaken, waarbij de stroom rechtstreeks van de hoogspannings DC-bus naar de grond stroomt. Om dit te voorkomen, moet het controleprogramma een korte dode tijd tussen het schakelen van S1 en S2 inlassen.

IR2110 Omvormer Circuit

De omvormerschakeling maakt gebruik van twee IR2110 driver IC's. Elke IR2110 bestuurt één halfbrugsectie, zodat twee driverchips worden gebruikt om vier MOSFETs in een full-bridge omvormer te bedienen. De MOSFETs zijn gerangschikt als bovenste en onderste schakelaars aan elke kant van de brug.

De PIC16F716 microcontroller levert de PWM-controlesignalen voor de driverchips. Deze signalen regelen de schakelsequentie van de vier MOSFETs. In een full-bridge omvormer worden diagonale MOSFET-paren meestal samen in- en uitgeschakeld om een wisselstroom door de belasting te creëren. Bijvoorbeeld, één diagonaal paar gaat aan om de stroom in één richting te laten stromen, en het tegenovergestelde paar gaat aan om de stroom in de omgekeerde richting te laten stromen.

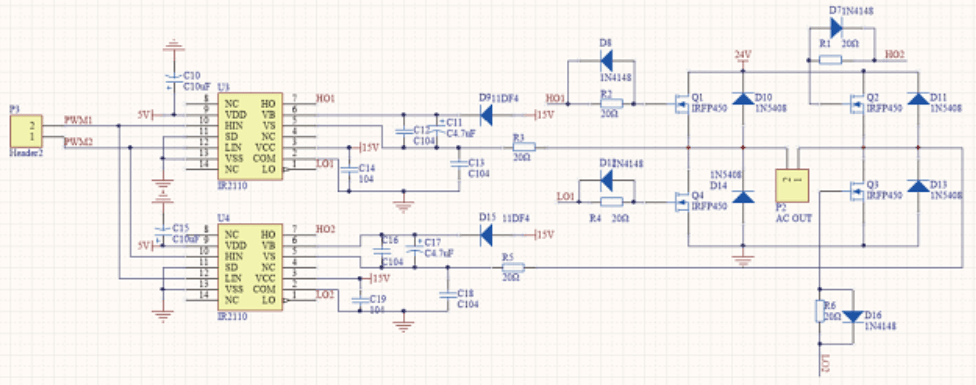

IR2110 Omvormer Schematische Diagram

De IR2110 driverchips versterken de PWM-signalen en leveren de juiste poortstuurspanning voor de MOSFETs. De bootstrapcondensatoren en diodes in de schakeling helpen de high-side drijvende secties van stroom te voorzien. Poortweerstanden worden ook gebruikt om de schakelsnelheid van de MOSFET te regelen en om oscillaties, ruis en schakeldruk te verminderen.

Zoals weergegeven in de bovenstaande afbeelding, wordt de uitvoer genomen van de brugsectie en geleverd aan de belasting. Omdat de MOSFETs snel schakelen, moeten de controlesignalen zorgvuldig getimed worden. Dode tijd is vereist tussen de bovenste en onderste schakelaars van dezelfde brugbeen om kortsluitingen te voorkomen. Juiste timing, stabiele poortsturing en de juiste keuze van bootstrapcondensator zijn belangrijk voor veilige omvormerwerking.

MCU Systeem

De PIC16F716 microcontroller fungeert als het belangrijkste controlesysteem in de omvormer. Het is geschikt voor compacte omvormerontwerpen omdat het ingebouwde perifere functies heeft, een laag stroomverbruik en genoeg I/O-pinnen voor basisregeling en monitoringtaken. In dit hardwaregedeelte ligt de focus op de ondersteunende schakeling die het mogelijk maakt dat de microcontroller betrouwbaar functioneert.

De PIC16F716-circuit gebruikt een gereguleerde voeding van 5 V. Deze stabiele voedingsspanning is belangrijk omdat de microcontroller binnen zijn vereiste spanningsbereik moet werken om resetproblemen, onbetrouwbare logische niveaus of onjuiste controle-uitvoer te voorkomen. Juiste filtering van de voedingsbron moet ook worden gebruikt nabij de MCU-pinnen om ruis van de omvormer krachtstage te verminderen.

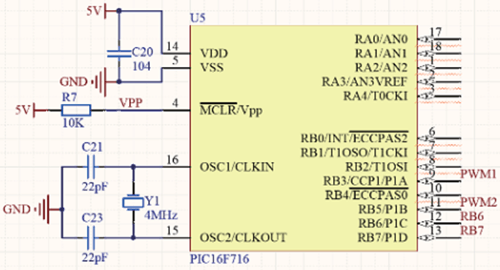

PIC16F716 Peripheral Circuit Diagram

De oscillatorcircuit biedt het kloksignaal dat nodig is voor program execution. In dit ontwerp is een 4 MHz kristaloscillator aangesloten op de oscillatorpinnen van de PIC16F716. De condensatoren die zijn aangesloten op het kristal helpen de oscillatie te stabiliseren en stellen de microcontroller in staat om bij een constante klokfrequentie te draaien.

De resetcircuit is aangesloten op de MCLR/VPP-pin. Een pull-up weerstand houdt deze pin op het normale werkniveau tijdens de systeemwerking. Dit stelt de microcontroller in staat om correct op te starten wanneer de stroom wordt ingeschakeld en helpt ongewenste resets door ruis of onbetrouwbare voedingsomstandigheden te voorkomen.

De I/O-pinnen van de PIC16F716 zijn aangesloten op de IR2110 stuurcircuits en andere controle gerelateerde onderdelen van de omvormer. Deze pinnen bieden de controle-interface tussen de microcontroller en de stuurniveau. Sommige pinnen kunnen ook worden gebruikt voor feedback of beschermsignalen, afhankelijk van het uiteindelijke circuitontwerp.

PWM Control and Software Design

Het softwareontwerp is verantwoordelijk voor het genereren van de controlesignalen die door de omvormer worden gebruikt. In dit ontwerp gebruikt de PIC16F716 zijn Enhanced Capture/Compare/PWM (ECCP) module om PWM-signalen voor de IR2110 stuurcircuit te produceren. Juiste softwareconfiguratie is belangrijk omdat het de schakelfrequentie, duty cycle, signaal timing en algehele prestaties van de omvormer bepaalt.

PWM-golven generatieprincipe

De omvormer gebruikt de Enhanced Capture/Compare/PWM module, of ECCP-module, van de PIC16F716 microcontroller om PWM-signalen te genereren. PWM-besturing wordt gebruikt omdat het de omvormer in staat stelt om de schakelstatus van de MOSFET's te regelen door de puls timing en duty cycle te veranderen.

In dit ontwerp is de ECCP-module geconfigureerd om in halfbrug-uitgangmodus te werken. Dit stelt de microcontroller in staat om twee complementaire PWM-signalen te genereren. Wanneer de ene uitgang hoog is, is de andere uitgang laag. Deze signaalrelatie is nodig om de bovenste en onderste MOSFET's van dezelfde omvormerbrugbeen te controleren.

Beschermingscircuit voor omvormer

De PWM-uitgangen worden naar de IR2110 stuurcircuit gestuurd. De driver verhoogt dan de signaalsterkte zodat de MOSFET's correct kunnen schakelen. De microcontroller moet ook doodtijd tussen complementaire PWM-signalen toevoegen. Doodtijd is een korte vertraging die voorkomt dat de bovenste en onderste MOSFET's tegelijkertijd inschakelen. Zonder deze vertraging kan er doorgeschoten stroom optreden en de omvormer beschadigen.

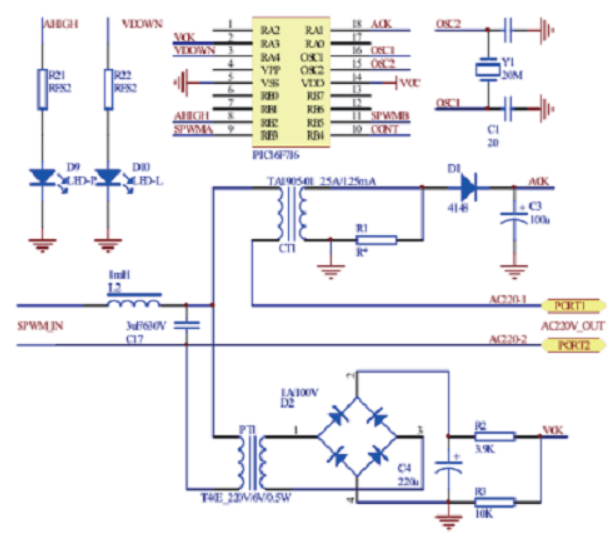

De bovenstaande figuur toont het beschermingscircuit van de omvormer dat is verbonden rond de controle- en voedingssecties. Het beschermingscircuit helpt abnormale output of voedingsomstandigheden te monitoren en stuurt feedback naar de microcontroller. Dit stelt het systeem in staat om de schakelactiviteit te verminderen of de omvormer te stoppen wanneer een fout wordt gedetecteerd.

PWM-parameterberekening en configuratie

Om de PWM-golfvorm te genereren, moet de software de PWM-periode en pulsbreedte definiëren. De PWM-periode bepaalt de uitgangsfrequentie, terwijl de pulsbreedte de duty cycle bepaalt. In het gegeven ontwerpvoorbeeld is de doel uitgangsfrequentie 50 Hz en de duty cycle 30%.

De PWM-periode wordt berekend met behulp van de basisfrequentieformule:

T = 1 / f

Voor een 50 Hz-signaal:

T = 1 / 50 = 0.02 seconden = 20 ms

Als de vereiste duty cycle 30% is, is de pulsbreedte:

Pulsbreedte = 20 ms × 30% = 6 ms

Deze waarden worden vervolgens vertaald naar registerinstellingen voor de microcontroller. De software stelt het ECCP-controle register, Timer2 register, PWM-periode register en pulsbreedte register in. Timer2 biedt de tijdbasis voor PWM-bewerking, terwijl de PR2- en CCPR-registers de periode en duty cycle definiëren.

Een vereenvoudigd configuratieproces omvat het instellen van de ECCP-module op PWM-modus, het inschakelen van doodtijdcontrole, het configureren van Timer2, het laden van de PWM-periode waarde, het laden van de duty cycle waarde en het starten van de timer. Deze instellingen stellen de PIC16F716 in staat om continu PWM-signalen voor de IR2110 stuurcircuit te genereren.

In praktische omvormersoftware moeten deze waarden overeenkomen met de oscillatorfrequentie, timerprescaler en vereiste schakelmodus. Juiste registerberekening is belangrijk omdat verkeerde timingwaarden onbetrouwbare output, overmatige warmte of onjuiste MOSFET-schakeling kunnen veroorzaken.

Program Test Resultaten

Nadat de software is geüpload naar de PIC16F716 microcontroller, moet de PWM-uitgang getest worden met een oscilloscoop. Figuur 6 toont de gemeten uitgangsgolven van twee microcontroller-uitgangspinnen. De twee golven zijn complementair, wat betekent dat het ene signaal aan gaat terwijl het andere uit gaat.

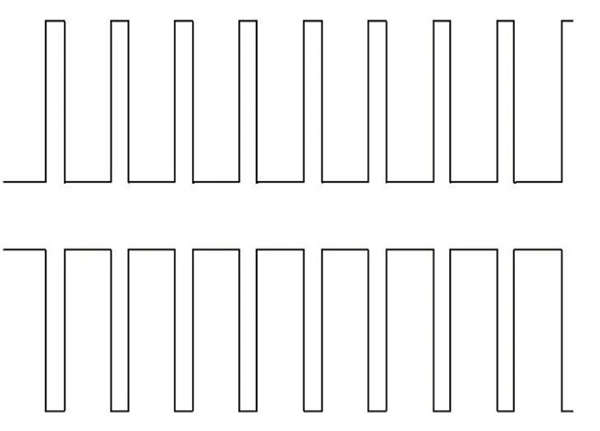

Uitgangsgolfvorm

Deze complementaire golfvorm bevestigt dat de software de juiste schakelsnelheid genereert voor de inverterdriverfase. De zichtbare scheiding tussen schakelsituaties ondersteunt ook een veiligere werking omdat het helpt het risico te verminderen dat beide MOSFET's tegelijkertijd aan gaan.

De golfvorm die in Figuur 6 wordt getoond is niet de uiteindelijke gefilterde AC-uitgang. In plaats daarvan vertegenwoordigt het het controlesignaal dat wordt gebruikt om de inverter-schakelaars aan te sturen. Nadat deze PWM-signalen door de IR2110-driver en de MOSFET-brug zijn gegaan, kan de inverteruitgang worden gefilterd en gevormd tot de vereiste AC-golfvorm voor de belasting.

Uitgangsfase werking en AC-golfvormgeneratie

De uitgangsfase is verantwoordelijk voor het omzetten van gelijkstroom naar wisselstroom. In dit inverter ontwerp zijn vier MOSFET's gerangschikt in een volledige brugconfiguratie en worden zij aangestuurd door de IR2110-gateschakelingen. De PIC16F716 microcontroller genereert complementaire PWM-signalen die de schakelsequentie van de MOSFET's regelen.

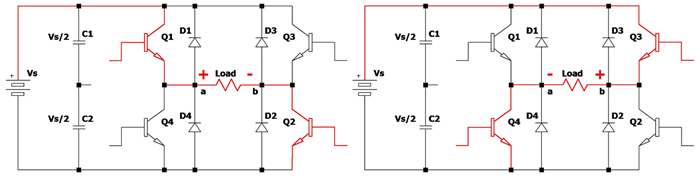

Volledige Brug Inverter Schakelwerking

De inverter werkt door diagonale MOSFET-paren afwisselend te schakelen. Tijdens één bedrijfstoestand geleiden Q1 en Q2, waardoor stroom door de belasting van punt a naar punt b kan vloeien. Tijdens de volgende bedrijfstoestand geleiden Q3 en Q4, waardoor de stroomrichting omkeert van punt b naar punt a. Deze continue omkering van de stroom creëert een wisselspanningskruising over de belasting.

De door de microcontroller gegenereerde PWM-signalen bepalen hoe lang elk schakelpaar aan blijft. Door de PWM-duty cycle aan te passen, regelt de inverter de effectieve uitgangsspanning en het vermogen dat aan de belasting wordt geleverd. Omdat de MOSFET's voornamelijk in volledig geschakelde toestanden werken, worden schakellossingen geminimaliseerd en wordt de algehele conversie-efficiëntie verbeterd.

Hoewel de belastingsspanning aanvankelijk uit hoogfrequente schakelpulsen bestaat, vormt de wisselstroomstroom die in de bovenstaande figuur wordt getoond de basis van de AC-golfvormgeneratie. Na passage door de uitgangsfilterfase wordt de golfvorm vlakker en geschikter voor praktische AC-belaste toepassingen.

Uitgangsfiltering en golfvormkwaliteit

De uitgang van een PWM-inverter bevat naast de gewenste laagfrequente AC-golfvorm ook hoogfrequente schakelingcomponenten. Hoewel deze schakelsignalen noodzakelijk zijn voor de werking van de inverter, kunnen ze harmonische vervorming, elektromagnetische interferentie (EMI) en extra verwarming in aangesloten apparatuur introduceren.

 

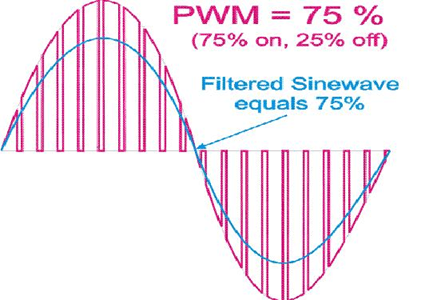

PWM-filtering en sinusgolfconstructie

Om de golfvormkwaliteit te verbeteren, gaat de inverteruitgang door een filtercircuit. Het filter bestaat meestal uit inductoren en condensatoren die hoogfrequente schakelharmonischen attenueren terwijl ze de fundamentele AC-frequentie doorlaten. Als gevolg hiervan wordt de uitgangsgolfvorm gladder en dichter bij een sinusgolfvorm.

Betere filtering verbetert de prestaties van motoren, transformatoren, voedingen en gevoelige elektronische apparatuur. Verminderde harmonische inhoud verlaagt ook elektrische ruis en verbetert de algehele systeemefficiëntie. De kwaliteit van het filterontwerp heeft directe invloed op de puurheid van de uitgangsgolfvorm en de geschiktheid voor de belasting.

Zonder goede filtering kan de inverteruitgang lijken op een rechthoeksgolf of een sterk vervormde PWM-golfvorm. Hoewel sommige belastingen onder deze omstandigheden kunnen werken, behalen veel apparaten betere prestaties en betrouwbaarheid wanneer zij worden gevoed met een schonere golfvorm.

Inverterbescherming en betrouwbaarheid ontwerp

Bescherming is essentieel in een hoogfrequente inverter omdat vermogens-MOSFET's grote stromen met hoge snelheid schakelen. Zonder de juiste bescherming kunnen elektrische fouten de inverter binnen enkele milliseconden beschadigen.

• Overstroombeveiliging - Overstroombeveiliging detecteert overmatige stroom, veroorzaakt door overbelasting of kortsluiting. Wanneer de stroom te hoog wordt, kan het beveiligingscircuit de PWM-duty cycle verlagen of de inverter volledig uitschakelen. Dit helpt de MOSFET's, IR2110-driverschakelingen en voedingscomponenten te beschermen tegen permanente schade.

• Doodtijdcontrole - Doodtijdcontrole voegt een korte vertraging toe tussen complementaire PWM-schakelsignalen. Deze vertraging voorkomt dat de bovenste en onderste MOSFET's in dezelfde brugbeen tegelijkertijd aan gaan. Zonder doodtijd kan er een doorboren stroom rechtstreeks door de brug vloeien en snel de schakelaars vernietigen.

• Onder-spaningsbeveiliging - Onder-spaningsbeveiliging voorkomt dat de IR2110-driver en MOSFETs functioneren wanneer de voedingsspanning te laag is. Als de poort-aandrijfspanning niet voldoende is, kunnen de MOSFETs mogelijk niet volledig inschakelen, wat de schakelverliezen en warmte verhoogt. Het houden van de stuursignaalspanning binnen een veilige marge verbetert de efficiëntie en betrouwbaarheid.

• Thermisch Beheer - Thermisch beheer helpt de warmte te beheersen die door de MOSFETs en andere krachtcomponenten wordt geproduceerd. Koellichamen, goede PCB-indeling, juiste afstand en voldoende ventilatie helpen veilige bedrijfstemperaturen te handhaven. Lagere temperaturen verminderen elektrische belasting en verbeteren de levensduur van de omvormer op lange termijn.

• Kortsluitbeveiliging - Kortsluitbeveiliging reageert wanneer de uitgang of belasting een abnormaal stroompad creëert. Het systeem moet snel het PWM-signaal uitschakelen of de uitgang loskoppelen om ernstige schade te voorkomen. Deze bescherming is vooral belangrijk in hoogfrequente omvormercircuits, omdat fouten zeer snel kunnen toenemen.

• Betrouwbare Softwarecontrole - Betrouwbare softwarecontrole stelt de microcontroller in staat om bedrijfsomstandigheden te bewaken en de PWM-uitgang indien nodig aan te passen. De PIC16F716 kan een veiligere werking ondersteunen door de dode tijd, schakelsequentie en foutresponslogica te beheren. Goede softwarecontrole helpt de omvormer stabiel te blijven onder veranderende belastingomstandigheden.

Praktische Toepassingen van IR2110-gebaseerde hoogfrequente omvormers

• UPS-systemen - Gebruikt om batterij-gelijkstroom om te zetten in wisselstroom tijdens stroomuitval.

• Zonne-omvormers - Zet gelijkstroom van zonnepanelen of batterijen om in bruikbare wisselstroom.

• Draagbare Voedingssystemen - Gebruikt in compacte energiecentrales omdat hoogfrequente ontwerpen kleiner en lichter kunnen zijn.

• Motorbesturingen - Beheert motorsnelheid en uitgangsvermogen met behulp van PWM-schakeling.

• Industriële Apparatuur - Biedt gecontroleerde wisselstroom voor machines, automatiseringssystemen en vermogensconverters.

• Noodbackupstroom - Houdt lichten, communicatietoestellen en beveiligingssystemen operationeel tijdens stroomstoringen.

• Onderwijsprojecten - Gebruikt om omvormerontwerp, MOSFET-sturing en PWM-controle te leren.

Conclusie

De op de IR2110 gebaseerde hoogfrequente omvormer combineert PWM-controle, MOSFET-schakeling en poortdrivertechnologie om gelijkstroom efficiënt om te zetten in wisselstroom. Door de PIC16F716 microcontroller en IR2110-driver te gebruiken, kan het systeem betrouwbare schakelprestaties, stabiele uitgangsbediening en verbeterde vermogensconversie-efficiëntie bereiken. Met de juiste filtratie en beschermingsfuncties biedt dit omvormerontwerp een praktische oplossing voor stroomvoorzieningen, motorbesturingen, back-upsystemen en andere toepassingen in de vermogenelektronica.

Veelgestelde Vragen [FAQ]

1. Hoe selecteer je de juiste bootstrap-condensator voor een IR2110-omvormer?

De bootstrap-condensator moet voldoende lading opslaan om de poort van de high-side MOSFET tijdens het schakelen aan te sturen. Een condensator die te klein is, kan instabiele werking veroorzaken, terwijl een te grote condensator de oplaadtijd kan verhogen. Je kunt de waarde typisch kiezen op basis van de poortlading van de MOSFET en de schakelfrequentie.

2. Waarom is de poort-aandrijfspanning belangrijk voor de prestaties van MOSFETs in een omvormer?

De poort-aandrijfspanning bepaalt hoe volledig de MOSFET inschakelt. Als de spanning te laag is, kan de MOSFET met een hogere weerstand werken, wat leidt tot overmatige warmte, verminderde efficiëntie en verhoogde energieverliezen.

3. Wat veroorzaakt spanningspieken in hoogfrequente omvormercircuits?

Spanningspieken worden vaak veroorzaakt door parasitaire inductantie, snelle schakeltijden, een slechte PCB-indeling en lange bekabeling. Snubbercircuits, goede aarding en geoptimaliseerde indelingen kunnen helpen deze pieken te verminderen.

4. Hoe beïnvloedt de selectie van MOSFETs de efficiëntie van de omvormer?

MOSFET-eigenschappen zoals aan-resistentie, poortlading, schakelsnelheid en spanningsclassificatie beïnvloeden direct de efficiëntie van de omvormer. Het selecteren van geschikte MOSFETs helpt de geleidingsverliezen en schakelsverliezen te verminderen.

5. Kan een IR2110-omvormer werken met verschillende uitgangsfrequenties?

Ja. De uitgangsfrequentie kan worden aangepast via de microcontroller-software door de PWM-controleparameters te wijzigen. Dit stelt de omvormer in staat om verschillende applicatie-eisen te ondersteunen.

6. Waarom wordt een full-bridge omvormer vaak gebruikt in plaats van een half-bridge omvormer?

Een full-bridge omvormer kan een hogere uitgangsspanning en vermogen aan de belasting leveren. Het biedt ook een betere benutting van de gelijkstroomspanningsbron, waardoor het geschikt is voor veel toepassingen in energietransformatie.

7. Hoe beïnvloedt de schakelfrequentie van de omvormer de taille van de transformator?

Hogere schakelfrequenties maken het gebruik van kleinere transformatoren mogelijk, omdat er minder magnetisch materiaal nodig is om dezelfde hoeveelheid vermogen over te brengen. Dit helpt om de algehele grootte en het gewicht van de omvormer te verminderen.

8. Wat zijn de gebruikelijke oorzaken van oververhitting van MOSFET's in omvormercircuits?

Oververhitting van MOSFET's kan het resultaat zijn van onvoldoende gate-aandrijfspanning, ontoereikende koeling, excessive schakelfrequentie, slechte PCB-ontwerp, hoge laadstroom of onjuiste dead-time-instellingen.
