Hoe vaste inductoren werken in elektrische circuits

Een vaste inductor is ontworpen om een stabiele inductiewaarde te bieden die niet verandert tijdens normale werking. Dit maakt het nuttig in circuits die een constante stroomcontrole, energieopslag, ruisfiltering en signaalverwerking vereisen. De prestaties van vaste inductoren zijn afhankelijk van belangrijke factoren zoals de inductiewaarde, het kernmateriaal, de stroomrating, de weerstand, de zelfresonante frequentie en het type verpakking. Dit artikel legt uit hoe een vaste inductor werkt, hoe inductantie wordt bepaald, de belangrijkste functies, verschillende types, specificaties, markeringen en veelvoorkomende toepassingen in de echte wereld.

Catalogus

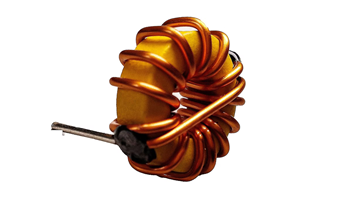

Hoe werkt een vaste inductor?

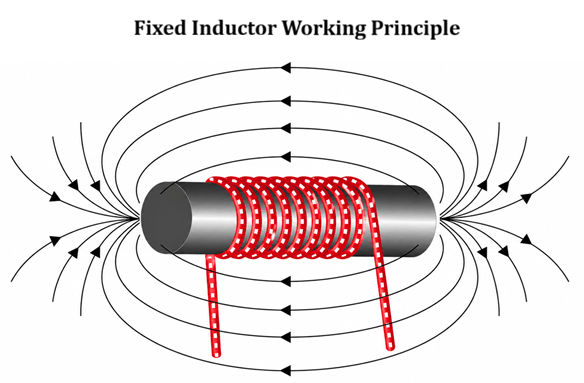

Een vaste inductor werkt door energie te genereren en op te slaan in een magnetisch veld wanneer elektrische stroom door de winding stroomt. Zoals weergegeven in de afbeelding hieronder, is de rode spoel gewonden om een kernmateriaal, en wanneer er spanning over de aansluitingen wordt aangelegd, begint de stroom door de draad te stromen. Deze stroom creëert een magnetisch veld rondom elke winding van de spoel. De individuele magnetische velden combineren om een sterker algeheel magnetisch veld te vormen, weergegeven door de zwarte gebogen lijnen en pijlen rondom de inductor. Het kernmateriaal helpt de magnetische flux te concentreren, waardoor de inductantie toeneemt en het vermogen van de inductor om energie op te slaan verbetert.

Naarmate de stroom toeneemt, breidt het magnetische veld zich uit en slaat het energie op binnen het magnetische veld rondom de spoel. Een van de belangrijkste kenmerken van een vaste inductor is het vermogen om plotselinge veranderingen in de stroom tegen te gaan. Wanneer de stroom snel probeert te stijgen, genereert het uitbreidende magnetische veld een geïnduceerde spanning die de stijging weerstaat. Evenzo, wanneer de stroom begint te dalen, produceert het ineenstortende magnetische veld een spanning die probeert de stroomstroom te behouden. Dit fenomeen, bekend als zelfinductie, helpt de stroomveranderingen binnen een circuit te stabiliseren.

Wanneer de krachtbron wordt verwijderd of de stroom afneemt, stort het magnetische veld in en geeft het de opgeslagen energie terug aan het circuit. Hun vermogen om magnetische energie op te slaan en snelle stroomfluctuaties tegen te gaan, maakt ze essentiële componenten in veel elektronische systemen.

Begrijpen van inductantie in vaste inductoren

Inductantie is de eigenschap van een vaste inductor die bepaalt hoe effectief het een magnetisch veld kan produceren en behouden wanneer er stroom door de winding stroomt. Het vertegenwoordigt het vermogen van de inductor om veranderingen in de stroom te weerstaan door een geïnduceerde spanning te genereren. De hoeveelheid inductantie wordt gemeten in henries (H), waarbij kleinere waarden doorgaans worden uitgedrukt in millihenries (mH) of microhenries (μH). Een hogere inductiewaarde betekent over het algemeen dat de inductor meer magnetische energie kan opslaan en een grotere weerstand kan bieden tegen veranderingen in de stroom.

De inductie van een vaste inductor wordt bepaald door verschillende fysieke factoren, waaronder het aantal draadwikkelingen, het typekernmateriaal, de doorsnede van de kern en de lengte van het magnetische pad. Voor een eenvoudige spoel kan inductie worden benaderd met behulp van de formule:

waar:

• L = Inductie (H)

• μ = Permeabiliteit van het kernmateriaal

• N = Aantal wikkelingen in de winding

• A = Doorsnede van de kern (m²)

• l = Lengte van het magnetische pad (m)

Volgens deze relatie zal het vergroten van het aantal wikkelingen, het gebruik van een kernmateriaal met een hogere permeabiliteit, of het vergroten van het kernoppervlak de inductie verhogen. Omgekeerd vermindert een langere magnetische weg doorgaans de inductiewaarde. Omdat deze fysieke eigenschappen tijdens de productie worden vastgesteld, blijft de inductie van een vaste inductor constant onder normale bedrijfsomstandigheden.

Functies van Vaste Inductoren

• Energieopslag - Slaat energie op in een magnetisch veld wanneer er stroom door de winding stroomt.

• Filtering en Ripple-reductie - Vermindert de spanningsrimpel en stroomfluctuaties in stroomcircuits. Helpt een soepelere en stabielere uitgang te bieden.

• EMI en Geluidsdemping - Blokkeert of dempt ongewenste hoge frequentiegeluidssignalen. Verbeterd elektromagnetische compatibiliteit en signaalkwaliteit.

• Frequentiekeuze en Afstemming - Werkt samen met condensatoren om resonantiecircuits te vormen.

• Signaalkoppeling en Decoupling - Beheert de stroom van AC- en DC-signalen binnen een circuit. Helpt ruis te isoleren en verbetert de stabiliteit van het circuit.

• Stroombeperking en Circuitsbeveiliging - Heeft een tegenwerkende kracht tegen abrupte veranderingen in de stroomstroom. Helpt de inschakelstroom te verminderen en beschermt gevoelige componenten tegen stroompieken.

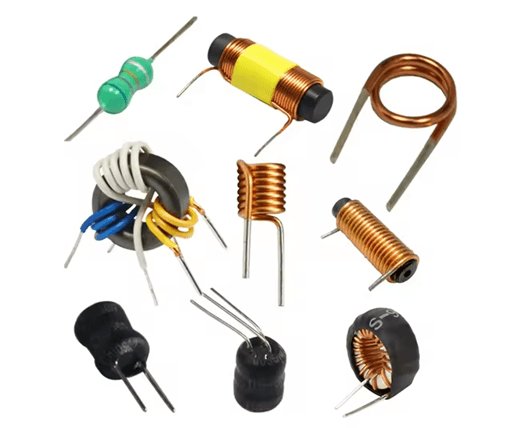

Verschillende Typen Vaste Inductoren

Typen op Basis van Kernmateriaal

• Luchtkerninductoren - Luchtkerninductoren gebruiken geen magnetisch kernmateriaal en vertrouwen op lucht als het magnetische pad. Omdat er geen kernverlies of verzadiging is, presteren ze goed bij hoge frequenties.

• IJzerkerninductoren - IJzerkerninductoren gebruiken een ijzeren kern om de magnetische permeabiliteit en inductie te verhogen. Ze kunnen meer magnetische energie opslaan dan luchtkerninductoren en worden vaak gebruikt in toepassingen voor laagfrequente stroom. Echter, ze kunnen hogere kernverliezen ervaren bij verhoogde frequenties.

• Ferrietkerninductoren - Ferrietkerninductoren maken gebruik van keramische-achtige magnetische materialen die ferrieten worden genoemd. Deze kernen bieden hoge inductie terwijl ze relatief lage verliezen behouden bij gemiddelde en hoge frequenties.

• Geperst IJzer Inductoren - Geperst ijzer inductoren zijn geconstrueerd met gecomprimeerde ijzerdeeltjes gemengd met een isolatiemateriaal. Dit ontwerp helpt de wervelstroomverliezen te verminderen en biedt goede stabiliteit over een breed frequentiebereik.

Typen op Basis van Constructie

• Draadgewonden Inductoren - Draadgewonden inductoren worden gemaakt door geïsoleerde koperdraad om een kern of ondersteunende structuur te wikkelen. Ze zijn verkrijgbaar in een breed scala van inductiewaarden en stroomwaarden.

• Meelaag Chipinductoren - Meelaag chipinductoren zijn compacte SMD-componenten die worden vervaardigd door geleidelijke en magnetische lagen te stapelen. Hun kleine formaat maakt ze geschikt voor dichtbevolkte printplaten die worden gebruikt in smartphones, tablets, draadloze modules en andere draagbare elektronische apparaten.

Typen op Basis van Toepassing

• Stroominductoren - Stroominductoren zijn specifiek ontworpen om hogere stromen aan te kunnen en grotere hoeveelheden energie op te slaan. Ze zijn essentiële componenten in spanningsregelaars, DC-DC-converters, batterijgevoede apparaten en energiebeheersystemen.

• RF-Inductoren - RF-inductoren zijn geoptimaliseerd voor radiofrequentietoepassingen en zijn ontworpen om efficiënt te werken bij hoge frequenties. Ze hebben lage verliezen, hoge kwaliteitsfactoren (Q) en stabiele elektrische eigenschappen.

Specificaties van Vaste Inductoren

Specificatie	Typisch Bereik / Waarde	Beschrijving
Inductiewaarde	1 nH tot 100 H+	Hoeveelheid inductie die door het component wordt geleverd.
Inductietolerantie	±1%, ±2%, ±5%, ±10%, ±20%	Geeft aan hoe veel de werkelijke inductie kan variëren van de nominale waarde.
Genomineerde Stroom (Irms)	10 mA tot 100 A+	Maximale continue stroom die de inductor veilig kan dragen.
Verzadigingsstroom (Isat)	50 mA tot 200 A+	Stroomniveau waarop de inductie significant begint af te nemen.
DC Weerstand (DCR)	0.001 Ω tot 100 Ω	Interne weerstand van de winding. Lagere waarden verbeteren de efficiëntie.
Zelfresonante Frequentie (SRF)	100 kHz tot 10 GHz+	Frequentie waarbij de inductor zich gedraagt als een resonant circuit.
Kwaliteitsfactor (Q)	10 tot 300+	Meet energie-efficiëntie ten opzichte van energieverlies.
Bedrijfstemperatuur	-55°C tot +155°C	Temperatuurbereik voor betrouwbare werking.
Kernmateriaal	Lucht, Ferriet, IJzerpoeder, Keramiek	Magnetisch materiaal dat wordt gebruikt om de gewenste inductie te bereiken.
Temperatuurcoëfficiënt	±20 tot ±500 ppm/°C	Geeft de inductiewijziging aan bij temperatuurveranderingen.
Isolatieweerstand	≥100 MΩ	Weerstand tussen winding en kern of terminals.
Nominale spanning	10 V tot 1000 V+	Maximale spanning die veilig kan worden toegepast.
Testfrequentie	1 kHz, 10 kHz, 100 kHz, 1 MHz	Frequentie die wordt gebruikt om inductiewaarden te meten.
Verpakkingstype	Through-Hole, SMD, Radiaal, Axiaal	Fysieke montagestijl van de inductor.
Beschermings type	Beschermd of Onbeschermd	Bepaalt de weerstand tegen elektromagnetische interferentie (EMI).
Grootte / Afmetingen	0201 tot grote krachtinductoren	Fysieke afmetingen variëren afhankelijk van de toepassingsvereisten.

Veelvoorkomende vaste inductorwaarden per toepassing

Toepassing	Typische inductie	Stroomwaarde	Frequentiebereik
RF-circuits	1 nH – 10 µH	10 mA – 1 A	MHz tot GHz
Signaalfiltering	1 µH – 100 mH	10 mA – 5 A	kHz tot MHz
DC-DC-converters	0.1 µH – 100 µH	0.5 A – 100 A	100 kHz – 5 MHz
Voedingen	10 µH – 10 mH	1 A – 50 A	50 Hz – MHz
Audio-circuits	100 µH – 100 mH	100 mA – 10 A	20 Hz – 20 kHz
EMI-onderdrukking	1 µH – 100 mH	100 mA – 50 A	kHz tot MHz

Vaste inductor markeringen en inductiewaarden

Na het doornemen van de belangrijkste specificaties van vaste inductoren is het belangrijk om te begrijpen hoe deze waarden op het component zelf worden weergegeven. Fabrikanten gebruiken verschillende markeer-systemen om inductiewaarden, toleranties en productidentificatie-informatie aan te geven. Leren hoe je deze markeringen leest, helpt je snel de specificaties van een inductor te identificeren tijdens circuitontwerp, probleemoplossing en vervanging.

Kleine oppervlakte-monteer inductoren gebruiken doorgaans een driecijferig codesysteem. In dit formaat vertegenwoordigen de eerste twee cijfers de significante cijfers, terwijl het derde cijfer de vermenigvuldiger aangeeft. Bijvoorbeeld, een code van 102 staat voor 1000 nH (1 µH), terwijl 472 staat voor 4700 nH (4.7 µH).

Sommige inductoren gebruiken een viercijferig codesysteem om grotere precisie te bieden. Hier vertegenwoordigen de eerste drie cijfers de significante cijfers, en het vierde cijfer geeft de vermenigvuldiger aan. Bijvoorbeeld, 1001 komt overeen met 1000 nH (1 µH).

Grotere through-hole inductoren en krachtinductoren tonen vaak hun inductiewaarden direct in µH of mH. Aanvullende markeringen kunnen tolerantiecodes, fabrikantenidentificatoren, datacodes en onderdeelnummers omvatten. Aangezien de markeerformaten kunnen variëren tussen fabrikanten, wordt het aanbevolen om de datasheet te raadplegen wanneer gedetailleerde specificaties zoals stroomwaarde, tolerantie of kernmateriaal vereist zijn.

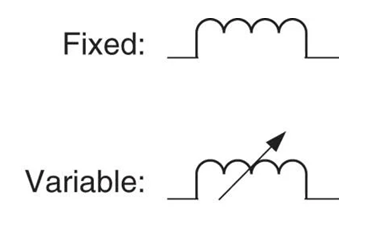

Vaste inductor vs Variabele inductor

Kenmerk	Vaste inductor	Variabele inductor
Inductiewaarde	Vaste waarde en kan niet worden aangepast	Kan worden aangepast binnen een gespecificeerd bereik
Constructie	Gebruikt een vaste kern en windingontwerp	Gebruikt een verstelbare kern of afstemmingsmechanisme
Circuitafstemming	Niet geschikt voor afstemming na installatie	Ontworpen voor circuitafstemming en kalibratie
Stabiliteit	Hoge stabiliteit en consistente prestaties	Kan variëren door afstelling of trillingen
Complexiteit	Eenvoudige constructie	Meer complexe mechanische ontwerp
Kosten	Over het algemeen lagere kosten	Meestal duurder
Grootte	Beschikbaar in zeer compacte formaten	Vaak groter door afstemmingsmechanisme
Betrouwbaarheid	Hoge betrouwbaarheid met minder bewegende delen	Lagere betrouwbaarheid vanwege beweegbare componenten
Onderhoud	Vereist meestal geen aanpassing na installatie	Kan periodieke aanpassing of kalibratie vereisen

Toepassingen van Vaste Inductoren in de Praktijk

• Schakelvoeding en DC-DC Converters

• EMI en Ruisonderdrukking Circuits

• RF Filters en Communicatieapparatuur

• Oscillatoren en Tijdcircuits

• Audio Crossovers en Versterkers

• Motorsturingen en Industrieautomatiseringssystemen

• Automotive Elektronica en Batterijbeheersystemen

• Consumentenelektronica en Draagbare Apparaten

• Zonne-omvormers en Duurzame Energiesystemen

• Meet- en Instrumentatieapparatuur, enz.

Conclusie

Vaste inductoren zijn verantwoordelijk voor het regelen van de stroom, het opslaan van magnetische energie, het verminderen van elektrische ruis en het verbeteren van de stabiliteit van circuits. Omdat hun inductiewaarde vast is, bieden ze voorspelbare en betrouwbare prestaties in veel soorten elektronische systemen. Het kiezen van de juiste vaste inductor vereist meer dan alleen het controleren van de inductiewaarde. Belangrijke specificaties zoals nominale stroom, verzadigingsstroom, DC-resistentie, toleranties, kernmateriaal, frequentiebereik en bedrijfstemperatuur hebben allemaal invloed op de prestaties. Door deze details te begrijpen, kunt u een vaste inductor selecteren die overeenkomt met de vermogen, frequentie en betrouwbaarheidseisen van het circuit.

Veelgestelde Vragen [FAQ]

1. Waarom is verzadigingsstroom belangrijk bij het selecteren van een vaste inductor?

Zaturatystroom bepaalt de maximale stroom die een inductor kan verwerken voordat de inductie aanzienlijk begint te dalen. Als de bedrijfstroom deze limiet overschrijdt, kan de efficiëntie en prestatie van het circuit worden beïnvloed.

2. Hoe beïnvloedt DC-resistentie (DCR) de prestaties van vaste inductoren?

DCR veroorzaakt energieverlies in de vorm van warmte. Een lagere DCR verbetert over het algemeen de efficiëntie, vermindert de temperatuurstijging en minimaliseert energieverlies in voedingscircuits.

3. Waarom worden ferrietkerninductoren vaak gebruikt in schakelvoeding?

Ferrietkernen bieden hoge inductie met relatief lage verliezen bij gemiddelde en hoge frequenties. Dit maakt ze geschikt voor schakelregelaars, converters en filtratieapplicaties.

4. Wat gebeurt er als een vaste inductor boven zijn zelfresonante frequentie (SRF) wordt bedreven?

Boven de SRF begint de inductor zich meer als een condensator te gedragen dan als een inductor. Dit kan de filtratie-effectiviteit verminderen en een negatieve invloed hebben op de prestaties van het circuit.

5. Hoe beïnvloedt het aantal windingen de inductie?

Het verhogen van het aantal windingen verhoogt de inductie omdat er meer magnetische flux binnen de spoel wordt gegenereerd en gekoppeld. Echter, extra windingen kunnen ook de weerstand en de grootte van het component verhogen.

6. Wanneer moet een afgeschermde inductor worden gebruikt in plaats van een onafgeschermde inductor?

Afgeschermde inductoren worden verkieslijk als elektromagnetische interferentie moet worden geminimaliseerd. Ze helpen de lek van het magnetische veld te verminderen en voorkomen interferentie met nabijgelegen componenten.

7. Waarom worden luchtkerninductoren vaak gebruikt in RF-circuits?

Luchtkerninductoren hebben geen magnetische kernverliezen en lijden niet onder kernverzadiging. Dit stelt hen in staat efficiënt te presteren bij hoge frequenties die in RF- en communicatiesystemen worden gebruikt.

8. Hoe beïnvloedt het kernmateriaal de stroomafhandelingscapaciteit van een vaste inductor?

Verschillende kernmaterialen hebben verschillende magnetische eigenschappen. Materialen zoals ijzermengsel kunnen hogere stromen aan voordat ze verzadigen, terwijl ferrietkernen zijn geoptimaliseerd voor werking bij hogere frequenties.

9. Wat is het verschil tussen nominale stroom en verzadigingsstroom?

De nominale stroom is de maximale continue stroom die de inductor kan dragen zonder overmatige verhitting. De verzadigingsstroom is het punt waarop de inductie begint te dalen omdat de kern magnetisch verzadigd raakt.
