IR2153 Gate Driver IC Uitleg: Datasheet, Circuit en Ontwerp Gids

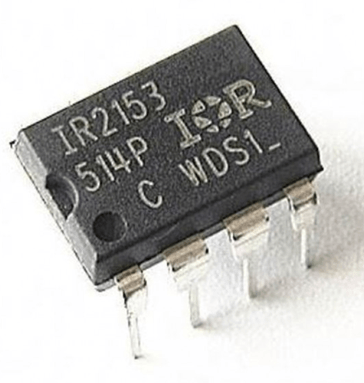

De IR2153 is een hoogspannings halfbrug gate driver IC met een ingebouwde oscillator die is ontworpen voor het aansturen van MOSFETs in schakelvermogenstoepassingen. In tegenstelling tot veel gate driver IC's die een externe PWM-controller vereisen, kan de IR2153 zijn eigen schakelsignalen genereren met alleen een timingweerstand en -condensator, waardoor het circuitontwerp eenvoudiger wordt en het aantal componenten wordt verminderd. Het is in staat om zowel high-side als low-side N-kanaal MOSFETs aan te sturen, terwijl het belangrijke functies biedt, zoals vaste dode tijd, onderspanningsbeveiliging, bootstrap high-side aansturing en ruisimmuunheid.

Catalogus

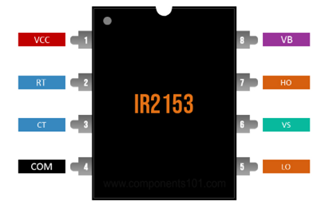

Pinout en Pin Functies

Pin Nr.	Pin Naam	Functie
1	VCC	Positieve voeding spanning ingang voor de IC. Het voedt de interne oscillator, logica circuits, en gate drivers. Typisch aangesloten op een DC-voeding binnen het aanbevolen bedrijfsbereik.
2	RT	Timingweerstand pin. Een externe weerstand aangesloten op RT werkt samen met de CT condensator om de oscillator frequentie in te stellen.
3	CT	Timingcondensator pin. Een externe condensator aangesloten op CT bepaalt samen met de RT weerstand de oscillator frequentie.
4	COM	Gemeenschappelijke aarde referentie voor de IC. Deze pin dient als het terugpad voor de low-side driver en interne besturingscircuits.
5	LO	Low-side gate driver output. Het stuurt de gate van de low-side MOSFET aan, refererend naar COM.
6	VS	High-side drijvende voedingsretour. Aangesloten op de bron van de high-side MOSFET en dient als referentiepunt voor de high-side driver.
7	HO	High-side gate driver output. Het stuurt de gate van de high-side MOSFET aan met behulp van de drijvende high-side voeding.
8	VB	High-side drijvende voedingsspanning. Aangesloten op het bootstrap circuit en levert voeding voor de high-side driver sectie.

Kenmerken van IR2153

• Geïntegreerde 600 V Half-Brug Gate Driver - Ondersteunt hoogspannings halfbrugtoepassingen en kan zowel high-side als low-side N-kanaal MOSFETs aansturen.

• Ingebouwde Oscillator - Vereist alleen een externe weerstand (RT) en condensator (CT) om de schakelfrequentie te genereren, waardoor het aantal componenten wordt verminderd.

• 15.6 V VCC Zener Clamp - Bevat een interne zener clamp die helpt de IC te beschermen tegen een te hoge voedingsspanning.

• Micropower Opstartcircuit - Verbruikt zeer weinig stroom tijdens opstart, waardoor de efficiëntie wordt verbeterd en het ontwerp van de voedingsbron wordt vereenvoudigd.

• Vaste Dode-Tijd Controle - Biedt een typische dode tijd van 1.2 μs om gelijktijdige geleiding van de vermogens-MOSFETs te voorkomen.

• Uitschakelfunctie - Hiermee kunnen de oscillator en driveruitgangen worden uitgeschakeld via de CT-pin voor bescherming of controle doeleinden.

• Onderspanningsbeveiliging (UVLO) - Houdt de voedingsspanning in de gaten en schakelt de uitgangen uit wanneer de spanning te laag is voor veilige werking.

• Laag dV/dt Gate Driver Ontwerp - Verbeterd ruisimmuniteit en helpt valse triggers te voorkomen in omgevingen met hoogspanningsschakeling.

• Bootstrap High-Side Driver - Gebruikt een bootstrapcondensator om de drijver voor de zwevende high-side zonder geïsoleerde voeding van stroom te voorzien.

• ESD-bescherming - Biedt bescherming tegen elektrostatische ontlading op alle pennen om de betrouwbaarheid van het apparaat tijdens handling en assemblage te verbeteren.

Technische Specificaties

Parameter	Waarde
High-Side Offset Spanning	Tot 600 V
High-Side Zwevende Voedingsspanning (VB)	Tot 625 V
Voedingsspanning (VCC)	10 V tot 15,6 V (vastgezet)
Duty Cycle	50%
Dode Tijd (Typisch)	1,2 μs
Oplopende Tijd (Tr)	80 ns
Aflopende Tijd (Tf)	40 ns
VCC Clamp Spanning	15,6 V
Voedingsstroom (Typisch)	5 mA
RT Pin Stroom	±5 mA Max
Toegestane dVS/dt	±50 V/ns
Junction Temperatuur Bereik	-40°C tot +125°C
Opslag Temperatuur Bereik	-55°C tot +150°C
Maximale Junction Temperatuur	150°C
Verpakkingsopties	8-Pin PDIP, 8-Pin SOIC

Alternatieven en equivalente IC's

IC Model	Max Bootstrap Spanning	Typische Voedingsspanning	Dode Tijd Controle
IR21531	600 V	10 V – 20 V	Vast
IR2101	600 V	10 V – 20 V	Extern
IR2104	600 V	10 V – 20 V	Intern
IRS2003	600 V	10 V – 20 V	Intern
IRS2153D	600 V	10 V – 20 V	Vast
L6384E	600 V	10,5 V – 20 V	Extern
FAN7382	600 V	10 V – 20 V	Extern

Hoe werkt de IR2153 intern?

De IR2153 integreert een oscillator, besturingslogica, dode-tijd generator, levelverschuiver en gate-drivers in een enkele IC. De werking begint bij de RT- en CT-pinnen, waar een externe weerstand en condensator de oscillatiefrequentie instellen. De interne oscillator genereert afwisselende schakelsignalen die de high-side en low-side uitgangen aansturen.

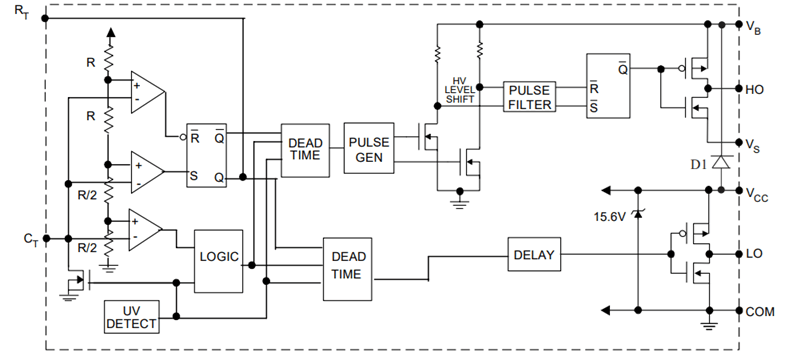

IR2153 Functionele Blokdiagram

Deze signalen gaan door de logica- en dode-tijd circuits, die ervoor zorgen dat de twee MOSFET's niet gelijktijdig inschakelen. De ingebouwde dode tijd helpt doordringingsstroom te voorkomen en verbetert de schakelingbetrouwbaarheid. Een onderspanningsbeveiligingscircuit houdt ook de voedingsspanning in de gaten en schakelt de uitgangen uit als de spanning te laag wordt.

Voor het high-side kanaal wordt het signaal via een hoogspanningsniveauverschuiver naar het zwevende stuurprogramma gestuurd. De high-side driver gebruikt de VB- en VS-pinnen samen met een bootstrapcondensator om de benodigde gate-aandrijvingsspanning bij de HO-uitgang te genereren. De low-side driver werkt rechtstreeks vanuit de VCC-voeding en bestuurt de LO-uitgang.

Door deze functies in één apparaat te combineren, kan de IR2153 complementaire high-side en low-side gate-aandrijvingssignalen genereren met minimale externe componenten, waardoor hij nuttig is voor halfbrugvoedingen, elektronische ballasten en omvormercircuits.

Hoe de IR2153 Gate Driver IC te benutten

Deze typische verbinding hieronder toont de IR2153 geconfigureerd als een zelf-oscillerende halfbrugdriver. De RT-weerstand en CT-condensator verbonden met de timing-pinnen bepalen de schakel frequentie van de interne oscillator. Door verschillende RT- en CT-waarden te selecteren, kunt u de bedrijffrequentie aanpassen aan de eisen van de voeding, omvormer, of elektronische ballastcircuit.

De HO- en LO-uitgangen sturen de ingangen van de high-side en low-side MOSFET's aan via gate-weerstanden. Deze twee MOSFET's schakelen om en om, waardoor een halfbrug-uitgang wordt gecreëerd op het middenpunt ertussen. De schakelfrequentie wordt vervolgens gekoppeld aan de belasting via het outputnetwerk, dat afhankelijk van de toepassing condensatoren, inductoren of transformatoren kan bevatten.

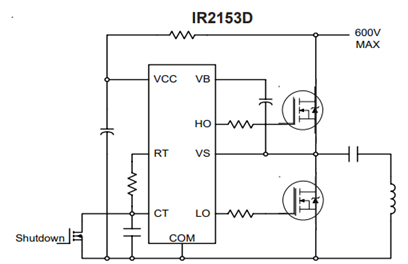

IR2153 Gate Driver IC Typische Verbinding

De VB- en VS-pinnen vormen de bootstrap-circuit die nodig is voor high-side gate aansturing. Een bootstrap-condensator verbonden tussen VB en VS slaat lading op wanneer de low-side MOSFET aan is. Deze opgeslagen energie stelt de HO-uitgang in staat om de gate van de high-side MOSFET boven de bron spanning te draaien tijdens high-side schakelen.

De VCC-pin levert voeding aan de IC en de gate-drivers, terwijl COM als de grond referentie dient. De condensator die over VCC en COM is aangesloten, fungeert als een bypass-condensator die helpt bij het stabiliseren van de voedingsspanning en het verminderen van schakelnosie.

Een afschakel-transistor is ook verbonden met het timingnetwerk. Wanneer geactiveerd, ontlaadt deze de CT-condensator, stopt de oscillator en schakelt de schakeloperatie uit. Deze functie kan worden gebruikt voor bescherming, inschakel-/uitschakelbesturing, of foutafschakelfuncties.

Breed Toepassingen

• Half-Brug SMPS Voedingen

• Resonante Vermogensconverters

• DC-AC Omvormers

• Inductie Verhitting Systemen

• LED Driver Circuits

• Batterijlader Systemen

• Motorbesturingscontrollers

• Hoogfrequent Schakelvoedingen

• AC-DC Vermogensconverters

• Zonne-energie Omvormers

• Ononderbroken Voedingen (UPS), enz.

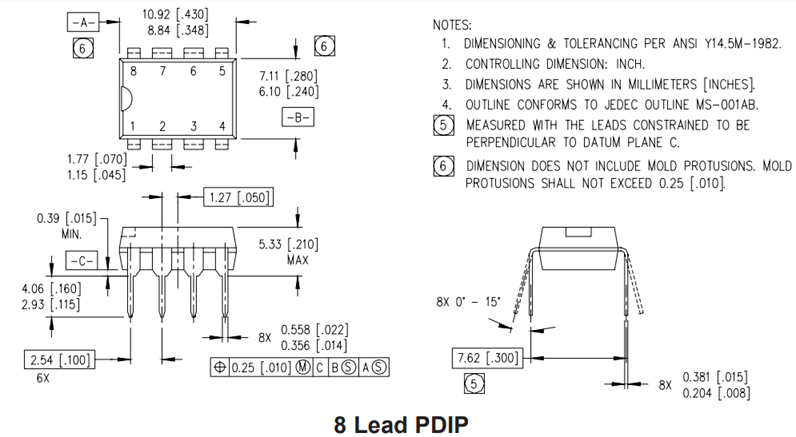

Mechanische Afmetingen

Fabrikant

De IR2153 is oorspronkelijk ontwikkeld door International Rectifier (IR), een bekende fabrikant van vermogenshalfgeleiders, gate driver IC's, MOSFET's, en IGBTs. Nadat International Rectifier werd overgenomen door Infineon Technologies, werd de IR2153-familie onderdeel van Infineon's productportfolio voor vermogensbeheer en gatedrivers. Infineon heeft sterke fabricagecapaciteiten in hoogspanningshalfgeleiderapparaten, geavanceerde kwaliteitscontrole, en langdurige productondersteuning, waardoor het betrouwbare IR2153 en gerelateerde halfbrug-driver IC's voor elektronische ballasten, SMPS-circuits, omvormers, en andere vermogensconversietoepassingen kan blijven produceren.

Veelgestelde Vragen [FAQ]

1. Waarom gebruikt de IR2153 een bootstrap-circuit in plaats van een aparte high-side voeding?

Het bootstrap-circuit stelt de IR2153 in staat om de high-side MOSFET aan te sturen zonder een geïsoleerde voeding te vereisen. Dit vermindert kosten, bespaart bordruimte en vereenvoudigt het circuitontwerp.

2. Wat gebeurt er als de bootstrap-condensator te klein is?

Een te kleine condensator slaat mogelijk niet genoeg lading op om de high-side MOSFET volledig aan te sturen. Dit kan leiden tot onvolledige schakelingen, verhoogde warmteontwikkeling en verminderde efficiëntie.

3. Kan de IR2153 IGBTs net zo goed aansteken als MOSFETs?

Ja. De IR2153 kan zowel MOSFET's als IGBTs aansteken zolang de gate spanning, schakel frequentie, en gate ladingseisen binnen de mogelijkheden van het apparaat liggen.

4. Waarom is de dode tijd belangrijk in halfbrugcircuits?

Dode tijd voorkomt dat de high-side en low-side schakelapparaten tegelijkertijd aan gaan. Zonder het kan een shoot-through stroom optreden die mogelijk de voedingsfase beschadigt.

5. Hoe vereenvoudigt de IR2153 het ontwerp van voedingen?

De ingebouwde oscillator elimineert de noodzaak voor een externe PWM-controller in veel toepassingen. Ontwerpers hebben alleen een RT-weerstand en CT-condensator nodig om de schakelfrequentie in te stellen.

6. Kan de schakelfrequentie van de IR2153 tijdens bedrijf worden aangepast?

Ja. Aangezien de frequentie wordt bepaald door het RT- en CT-timingnetwerk, kan het wijzigen van deze waarden of het gebruik van een variabele weerstand de bedrijffrequentie aanpassen.

7. Wat is het voordeel van het gebruik van een high-side en low-side driver in één IC?

Het integreren van beide drivers in één pakket vermindert het aantal componenten, vereenvoudigt het PCB-ontwerp, verbetert de timingcoördinatie, en verlaagt de totale syste Kosten.

8. Welke factoren beperken de maximale bedrijf frequentie van de IR2153?

De praktische frequentiebeperking is afhankelijk van de gate lading van de MOSFET, schakellossingen, prestaties van de bootstrap-condensator, vereisten voor dode tijd, en thermische overwegingen.

9. Kan de IR2153 worden gebruikt in full-bridge inverter ontwerpen?

Ja. Twee IR2153 apparaten kunnen samen worden gebruikt om een full-bridge inverter aan te sturen, wat hogere uitgangsvermogen en meer ontwerpflexibiliteit mogelijk maakt.

10. Wat zijn de meest voorkomende oorzaken van IR2153 circuitfouten?

Veelvoorkomende oorzaken zijn onjuiste formaat van de bootstrap-condensator, inadequate gate-aandrijving ontwerp, slechte PCB-indeling, onvoldoende voeding decoupling, overmatige spanningspieken, en werking buiten de spannings- of temperatuurgrenzen van het apparat.
