Hoe de IRS2092 Werkt in Hoogvermogen Klasse-D Audioversterkers

Dit artikel legt de IRS2092 pinfuncties, interne werkingsprincipe, belangrijkste kenmerken, typische toepassingscircuit, alternatieven en veelvoorkomende toepassingen uit. Het vergelijkt ook de IRS2092 met andere audioversterker IC's om u te helpen begrijpen wanneer dit apparaat een betere keuze is voor hoogvermogen Klasse-D versterker ontwerpen.

Catalogus

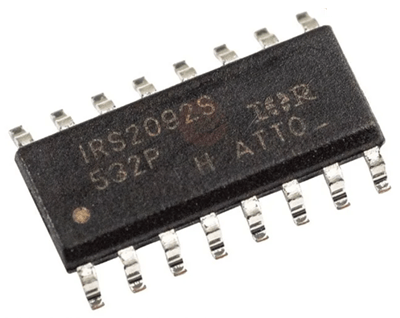

IRS2092 Digitale Audioversterker IC

De IRS2092 is een hoogspannings Klasse-D digitale audioversterker driver IC van Infineon Technologies. Het combineert een PWM-controller, foutversterker, en high-side/low-side MOSFET-gate drivers in een enkel apparaat, wat een efficiënte controle van externe power MOSFET's mogelijk maakt. De IC ondersteunt uitgangsstroom voedingen tot ±100 V, waardoor het geschikt is voor hoogvermogen Klasse-D versterker ontwerpen.

Het apparaat is verkrijgbaar in zowel SOIC-16N (oppervlakte gemonteerd) als PDIP-16 (doorvoer) pakketopties, wat flexibiliteit biedt voor commerciële productie en prototypeontwikkeling. Door het gebruik van externe MOSFET's stelt de IRS2092 in staat om de uitgangsvermogen, efficiëntie, thermische prestaties en algehele versterkerontwerp te optimaliseren op basis van de toepassingsvereisten.

Als u geïnteresseerd bent in de aankoop van de IRS2092, neem dan gerust contact met ons op voor prijsstelling en beschikbaarheid.

IRS2092 Alternatieven & Vervangingsopties

• IRS2092S

• TPA3255

• TPA3251

• TPA3116D2

• TDA7498

• TDA7498E

• TAS5630B

• TAS5614A

• TAS5624A, enz.

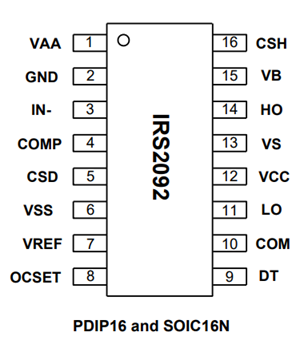

Pinout en Pinfuncties

Pin Nr.	Pin Naam	Functie
1	VAA	Analoge voedingsspanning invoer voor de interne analoge regelcircuits. Biedt stroom voor de signaalverwerkingssecties van de IC.
2	GND	Aarde referentie voor de analoge schakeling. Dient als het retourpad voor interne analoge signalen.
3	IN-	Inverterende audio-invoer. Ontvangt het negatieve ingangssignaal voor de ingangssectie van de versterker.
4	COMP	Compensatiepin gebruikt voor lus stabiliteit en frequentiecompensatie. Externe componenten kunnen worden aangesloten om de versterkerprestaties te optimaliseren.
5	CSD	Condensator Soft-Start/Uitschakelpin. Beheert de opstarttijden en helpt popgeluiden tijdens het opstarten en uitschakelen te verminderen.
6	VSS	Negatieve voedingsspanning of analoge grondreferentie, afhankelijk van de toepassing configuratie.
7	VREF	Interne referentiespanning uitgang. Gebruikt als een stabiele spanningsreferentie voor externe circuits en signaalbias.
8	OCSET	Overstroom bescherming instelling pin. Een externe weerstand verbonden met deze pin stelt de overstroomdetectiedrempel in.
9	DT	Dode-tijd controlepin. Maakt aanpassing van de schakel-dode tijd tussen de high-side en low-side MOSFET-stuurprogramma's mogelijk om doorstroomstroom te voorkomen.
10	COM	Voedingsgrond referentie voor het poortdriver-gedeelte. Fungeert als het retourpad voor low-side poortstroom.
11	LO	Low-side poort driver-uitgang. Stuurt de poort van de low-side externe MOSFET aan.
12	VCC	Laagspannings voedingsinvoer voor de poortdriver circuitry. Stroomt de low-side driver en interne logica van stroom.
13	VS	High-side drijvende retourverbinding. Verbonden met de schakelknoop tussen de high-side en low-side MOSFET's.
14	HO	High-side poort driver-uitgang. Stuurt de poort van de high-side externe MOSFET aan.
15	VB	Drijvende bootstrap voedingsvoorziening voor de high-side driver. Typisch verbonden met een bootstrap condensatorcircuit.
16	CSH	Stroomdetectie ingang. Gebruikt voor stroommonitoring, overstroombeveiliging en foutdetectiefuncties.

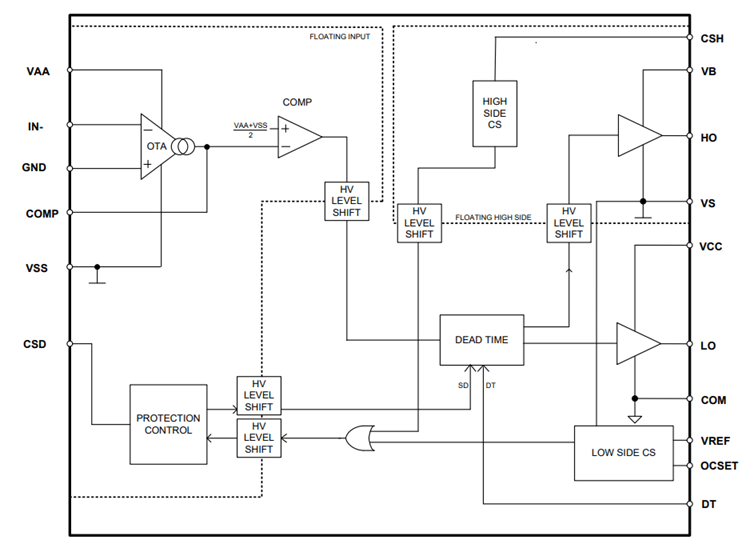

Interne Architectuur en Werking

De interne architectuur van de IRS2092 combineert audioprocessing, PWM-generatie, poortsturing en beschermingsfuncties in een enkele IC. Het audiosignaal komt de OTA (Operationele Transconductantieversterker) binnen, waar het wordt vergeleken met het feedbacksignaal van de versterkeruitgang. Deze vergelijking produceert een foutsignaal dat helpt nauwkeurige audioweergave en lage vervorming te behouden.

Het foutsignaal wordt naar de comparator gestuurd, die het omzet in een Pulse Width Modulated (PWM) signaal. De breedte van de PWM-pulsen verandert volgens de audio-golfvorm, waardoor de versterker het invoersignaal kan vertegenwoordigen met hoge frequentieschakeling.

Het PWM-signaal gaat door hoogspanningsniveauveranderaars die signaalbedieningssignalen van de laagspanning logica-afdeling naar de drijvende high-side driver overbrengen. Een ingebouwde dode-tijdcircuit voegt vervolgens een korte vertraging in tussen de schakeling van de high-side en low-side MOSFET's om doorstroomstroom te voorkomen en de betrouwbaarheid te verbeteren.

De high-side en low-side poortstuurprogramma's genereren de HO en LO uitgangen die de externe MOSFET's aansteken. Deze MOSFET's schakelen snel om een hoogvermogen PWM-uitgangsgolfvorm te produceren. Na het doorlopen van een extern LC-filter wordt het PWM-signaal terug omgezet in een versterkt audiosignaal.

Om de versterker te beschermen, omvat de IRS2092 high-side en low-side stroomdetectiecircuit die continu het uitvoerstadium monitoren. Als er een overbelasting, kortsluiting of te hoge stroomconditie wordt gedetecteerd, schakelt het beschermingscontroleblok de poortstuurprogramma's uit en stopt het schakelen, waardoor schade aan de MOSFET's en luidsprekers wordt voorkomen. Deze combinatie van PWM-besturing, poortsturing, dode-tijdbeheer en bescherming stelt de IRS2092 in staat om hoge efficiëntie en lage vervorming te bereiken in Class-D audio versterkerontwerpen.

Kenmerken en Technische Specificaties

• Geïntegreerde Class-D audioversterker driver met ingebouwde PWM-modulator

• Ondersteunt halfbrug MOSFET-uitgangsstadium ontwerp

• Drijvende invoerarchitectuur voor flexibele circuitimplementatie

• Programmeerbare bidirectionele overstroombeveiliging (OCP)

• Automatische zelf-resetbeschermingsfunctie

• Programmeerbare dode-tijdcontrole voor verbeterde audioprestaties

• Ingebouwde doorstroombescherming

• Opstart- en uitschakelklikgeluidsreductie

• Hoge ruisimmuniteit voor stabiele werking in ruisige omgevingen

• High-side en low-side MOSFET-poortstuurprogramma's geïntegreerd in één IC

• ±100 V maximale spanningscapaciteit

• Ondersteunt versterkeruitgangsvermogen tot 500 W

• Werkt op schakelfrequenties tot 800 kHz

• Compatibel met 3.3 V en 5 V logische ingangen

• Geïntegreerde hogesnelheid foutversterker (OTA)

• Onderspanningsbeveiliging (UVLO) voor biasvoedingen

• Verkrijgbaar in een compacte 16-pins behuizing

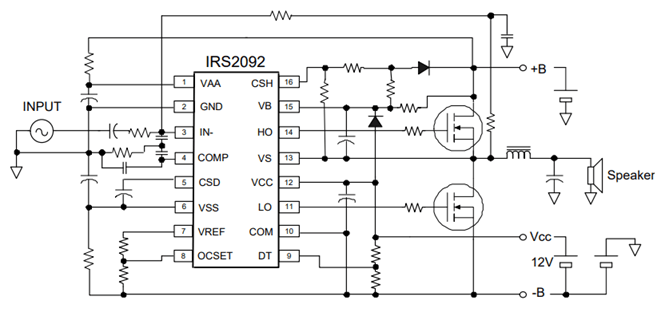

IRS2092 Typische Toepassingscircuit

Het typische IRS2092 aansluitdiagram toont een complete halfbrug Class-D audioversterker, gebouwd rond de IRS2092 controller-IC, twee externe N-kanaal MOSFETs en een LC-uitgangsfilter. Het audio-ingangs signaal komt de IN− pin binnen via een koppelingcapacitor en weerstandsnetwerk. Binnen de IC wordt het signaal verwerkt door de foutversterker en PWM-modulator, die de audio-golfvorm omzetten in een hoogfrequente PWM-signaal.

De HO- en LO-pinnen sturen de poorten van de bovenste en onderste MOSFETs aan. Deze MOSFETs vormen de halfbrug-uitgangsfase en schakelen om en om op hoge frequentie. Het VB-, VS- en bootstrap diode-capacitor netwerk zorgt voor de drijvende spanning die nodig is voor de hoge zijde MOSFET-driver. Dit stelt de bovenste MOSFET in staat om te worden aangestuurd, zelfs wanneer de bron spanning dicht bij de positieve voedingsrail stijgt.

De versterker werkt op een dubbele voeding, weergegeven als +B en -B, die de hoogspanningsrails biedt die nodig zijn voor audio-uitgangsvermogen. Een aparte 12 V voeding, verbonden met VCC, voorziet de interne poortdrivers van stroom. De OCSET-, CSH- en VREF-pinnen werken met externe weerstanden om het overstroombeveiligingssysteem te configureren, waardoor de IRS2092 overbelasting kan detecteren en de MOSFETs en luidspreker kan beschermen tegen overmatige stroom.

In de uitgangsfase passeert de schakelgolfvorm een LC laagdoorlaatfilter, dat bestaat uit een spoel en een condensator. Dit filter verwijdert de hoogfrequente schakelingcomponenten en reconstruceert de oorspronkelijke audio-golfvorm voordat deze de luidspreker bereikt. Het resultaat is een hoogwaardige audioversterker die in staat is om significante uitgangsvermogen te leveren met een lage warmteafvoer en lage vervorming.

IRS2092 vs Andere Audio Versterker ICs

Kenmerk	IRS2092	TPA3255	TDA7498	TPA3116D2
Versterker Type	Class-D Controller + Externe MOSFETs	Geïntegreerde Class-D Versterker	Geïntegreerde Class-D Versterker	Geïntegreerde Class-D Versterker
Typisch Uitgangsvermogen	Tot 500W+ (afhankelijk van MOSFETs en voeding)	Tot 315W Stereo / 600W Mono	Tot 2 × 100W	Tot 2 × 50W
Voedingsspanning	Tot ±100V	18V–53.5V	Tot 36V	4.5V–26V
Externe MOSFETs Vereist	Ja	Nee	Nee	Nee
Ontwerp Complexiteit	Hoog	Gemiddeld	Laag	Zeer Laag
Efficiëntie	>90%	>90%	>90%	>90%
Beschermings Kenmerken	OCP, UVLO, Dead-Time Controle	OCP, OVP, UVLO, OTP	OCP, UVLO, Thermische Bescherming	OCP, UVLO, Thermische Bescherming
Flexibiliteit	Zeer Hoog	Hoog	Gemiddeld	Gemiddeld
Het Beste Voor	Professioneel Audio, Hoge Vermogen Versterkers	Hoge-Fideliteit Audio, Subwoofers	Thuis Audio Systemen	Compacte en Budgetversterkers
Kosten van Volledig Ontwerp	Hoger	Gemiddeld	Lager	Laagste

IRS2092 Brede Toepassingen

Professionele Audio Vermogen Versterkers

De IRS2092 wordt gebruikt in professionele krachtversterkers voor podiumsystemen, concertuitrusting en PA-stellingen. Het ondersteunt hoogvermogen Class-D ontwerpen omdat het externe MOSFETs kan aansteken en efficiënt kan werken op hoge vermogensniveaus.

Actieve Subwoofer Versterkers

De IRS2092 is geschikt voor actieve subwoofers die sterke lage frequentie-output nodig hebben. De halfbrug driver structuur stelt de versterker in staat om hoge stroom te verwerken wanneer deze gekoppeld is aan de juiste MOSFETs, voedingsrails en uitgangsfiltering.

Thuisbioscoop Systemen

De IRS2092 kan worden gebruikt in thuisbioscoopversterkers voor subwooferkanalen en hoogvermogen luidsprekeruitgangen. De Class-D werking helpt om warmte te verminderen, wat nuttig is in compacte thuis audio-apparatuur.

Hi-Fi Audio Versterkers

De IRS2092 wordt ook gebruikt in Hi-Fi versterker ontwerpen waar efficiëntie en schone geluidsreproductie belangrijk zijn. Met een goed PCB-ontwerp, feedback ontwerp en uitgangsfiltering kan het low-distortion audio prestaties leveren.

Aangedreven Luidsprekers

Aangedreven luidsprekers maken gebruik van ingebouwde versterkercircuits binnen de luidsprekerkast. De IRS2092 helpt compacte versterkermodules te creëren omdat het PWM-regeling, poortdrijving, dead-time controle en beveiligingsfuncties in één IC combineert.

Muziekinstrument Versterkers

De IRS2092 kan worden gebruikt in gitaar-, bas- en keyboardversterkers die hoge uitgangsvermogen met een lager gewicht nodig hebben. Class-D ontwerpen gebaseerd op deze IC zijn nuttig voor draagbare versterkersystemen die worden gebruikt bij live-optredens.

Automobiel Audio Systemen

De IRS2092 is geschikt voor autoradioversterkers, vooral voor subwoofers en kanalen voor krachtige luidsprekers. De efficiënte schakeloperatie helpt de warmteopbouw te verminderen in de beperkte ruimte van voertuiggeluidsinstallaties.

Doe-het-zelf en Aangepaste Audio Projecten

De IRS2092 is populair in doe-het-zelf en aangepaste versterkerbouw omdat het ontwerpers flexibiliteit biedt in MOSFET-selectie, voeding, uitgangsvermogen en bescherminstellingen. Dit maakt het nuttig voor aangepaste audioborden en experimentele Class-D versterkerprojecten.

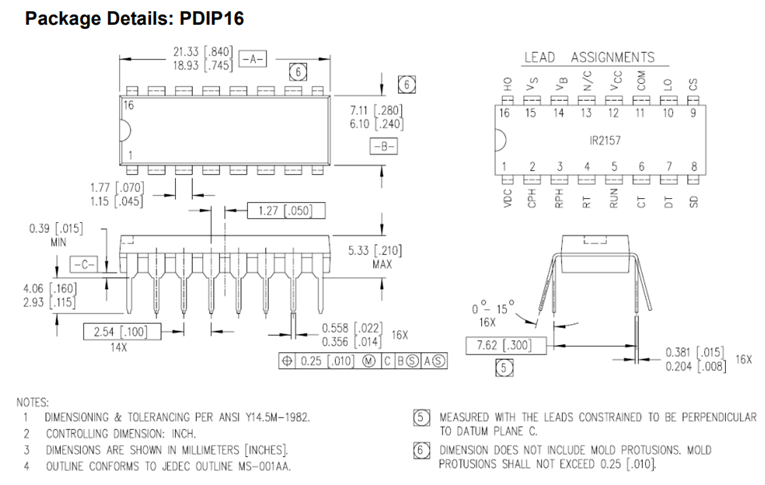

Mechanische Afmetingen van IRS2092

Fabrikant

Infineon Technologies heeft sterke productiecapaciteiten voor de IRS2092 omdat het een belangrijke wereldwijde halfgeleiderbedrijf is met diepe ervaring in vermogenselektronica, poortdrivers en vermogensbeheerapparaten. De IRS2092 profiteert ook van de technologieachtergrond van Infineon’s International Rectifier, die goed bekend is in MOSFET-drivers en Class-D versterkeroplossingen. Met geavanceerd chipontwerp, waferproductie, testen en kwaliteitscontrole kan Infineon betrouwbare productie van IRS2092 apparaten ondersteunen voor ontwerpen van hoogwaardige audioversterkers.

Veelgestelde Vragen [FAQ]

1. Waarom gebruikt de IRS2092 externe MOSFETs in plaats van de vermogensfase in de IC te integreren?

Het gebruik van externe MOSFETs stelt ontwerpers in staat om apparaten te selecteren die overeenkomen met het vereiste uitgangsvermogen, voltage en thermische prestaties. Dit maakt de IRS2092 flexibeler dan geïntegreerde versterker-IC's en geschikt voor ontwerpen met een hoger vermogen.

2. Hoe beïnvloedt de aanpassing van de dode tijd de prestaties van een IRS2092 versterker?

Dode tijd voorkomt dat beide MOSFETs tegelijkertijd geleiden. Te weinig dode tijd kan leiden tot doorslagstroom, terwijl te veel dode tijd de vervorming kan verhogen. Juiste afstemming helpt om efficiëntie en geluidskwaliteit in balans te brengen.

3. Welke factoren bepalen het maximale uitgangsvermogen van een IRS2092 versterker?

Het uitgangsvermogen is afhankelijk van de voedingsspanning, MOSFET-specificaties, koelsysteem, luidsprekerimpedantie en de capaciteit van de voeding. De IRS2092 zelf controleert het schakelproces, terwijl externe componenten het uiteindelijke vermogensniveau bepalen.

4. Waarom is een bootstrapcircuit vereist in IRS2092 ontwerpen?

Het bootstrapcircuit biedt de drijvende spanning die nodig is om de gate van de high-side MOSFET aan te sturen. Zonder dit zou de high-side driver de bovenste MOSFET niet goed kunnen schakelen.

5. Kan de IRS2092 worden gebruikt met verschillende merken en modellen MOSFETs?

Ja. De IRS2092 is compatibel met veel N-kanaal kracht-MOSFETs. Houd er echter rekening mee dat poortlading, schakel snelheid, spanningsclassificatie en stroomcapaciteit in overweging moeten worden genomen bij het selecteren van MOSFETs.

6. Wat gebeurt er als het LC-uitgangsfilter wordt weggelaten uit een IRS2092 versterker?

Zonder het LC-filter zal de uitgang hoogfrequente PWM-schakelsignalen bevatten. Dit kan het geluid verhogen, de geluidskwaliteit verminderen en mogelijk de aangesloten luidsprekers of nabijgelegen elektronische apparaten beïnvloeden.
