INA226 Stroomshunt & Vermogensmonitor IC voor Nauwkeurige Vermogen Monitoring

De INA226 is een nuttige stroomshunt en vermogensmonitor die is ontworpen om deze waarden digitaal te meten via een I²C- of SMBus-interface. Dit artikel legt uit wat de INA226 is, hoe het werkt, de belangrijkste specificaties, pinfuncties, praktische toepassingen, selectie van shuntweerstanden en hoe het zich verhoudt tot andere stroommeet IC's.

Catalogus

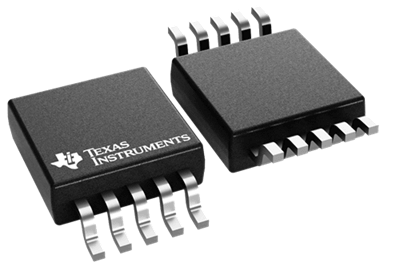

Overzicht van INA226

De INA226 is een stroomshunt en vermogensmonitor met een I²C- en SMBus-compatibel interface. Het meet zowel de shuntspanning over een externe weerstand als de busvoedingsspanning, en gebruikt vervolgens interne calibratie en vermenigvuldiging om directe digitale weergaven van stroom en vermogen te bieden.

Het apparaat kan stroom detecteren bij gemeenschappelijke mode busspanningen van 0 V tot 36 V, ongeacht zijn eigen voedingsspanning. Het werkt van een voeding van 2,7 V tot 5,5 V en verbruikt gewoonlijk ongeveer 330 µA. Het ondersteunt ook programmeerbare calibratie, conversietijden, gemiddeldes en maximaal 16 programmeerbare I²C-adressen.

Als u geïnteresseerd bent in het kopen van de INA226, neem dan gerust contact met ons op voor prijzen en beschikbaarheid.

Belangrijkste Kenmerken en Specificaties van INA226

Parameter	Specificatie
Apparaat Type	Stroom-, Spannings- en Vermogensmonitor
Bus Spanningsmeetbereik	0 V tot 36 V
Stroomdetectiemethode	High-Side en Low-Side Detectie
Gemeten Parameters	Stroom, Spannning, Vermogen
Shuntspanningsmeetbereik	±81,92 mV
ADC-resolutie	16-bits
Gain Fout (Maximaal)	±0,1%
Ingangsoffsetspanning (Maximaal)	10 μV
Averaging Modes	Configureerbaar
Conversietijd	Programmeerbaar
Communicatie-interface	I²C / SMBus Compatibel
I²C Adressen	16 Programmeerbare Adressen
Voedingsspanning (Operationeel)	2,7 V tot 5,5 V
Vermogensberekening	Intern
Calibratieregister	Gebruikerseigen Programmeerbaar
Alarmfunctie	Programmeerbare Alarm Pin
Pakkettype	10-Pins VSSOP (DGS)

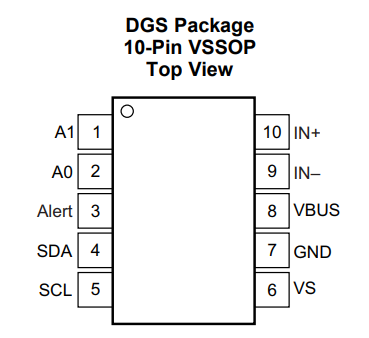

INA226 Pinconfiguratie en Functies

Pin Nummer	Pin Naam	Type	Functie
1	A1	Ingang	I²C adres select pin. Wordt samen met A0 gebruikt om een van de 16 mogelijke I²C-adressen te configureren, zodat meerdere INA226-apparaten op dezelfde bus kunnen worden aangesloten.
2	A0	Ingang	I²C adres select pin. Bepaalt het apparaatsadres samen met de A1-pin.
3	ALERT	Uitgang	Open-drain waarschuwing uitgang. Kan waarschuwingen genereren voor overstroom, onder spanning, over spanning, stroom limieten of conversieklaar evenementen.
4	SDA	Bidirectionele I/O	Seriële gegevenslijn van de I²C-interface. Wordt gebruikt om configuratiecommando's en meetgegevens tussen de INA226 en de hostcontroller over te dragen.
5	SCL	Ingang	Seriële klokken lijn van de I²C-interface. Zorgt voor tijdsynchronisatie voor gegevenscommunicatie.
6	VS	Voeding Ingang	Spanningsinvoer voor de voeding van het apparaat. Ondersteunt een werkspanningsbereik van 2,7 V tot 5,5 V.
7	GND	Aarde	Aardereferentie voor het apparaat en de voeding. Alle spanningsmetingen zijn ten opzichte van deze pin.
8	VBUS	Analoge Ingang	Ingang voor spanningsmeting van de bus. Houdt de spanning van de gemeten voedingsrail in de gaten.
9	IN−	Analoge Ingang	Negatieve shunt spanningsinvoer. Aangesloten op één kant van de externe stroom-sense weerstand.
10	IN+	Analoge Ingang	Positieve shunt spanningsinvoer. Aangesloten op de andere kant van de externe stroom-sense weerstand. Het spanningsverschil tussen IN+ en IN− wordt gebruikt om stroom te berekenen.

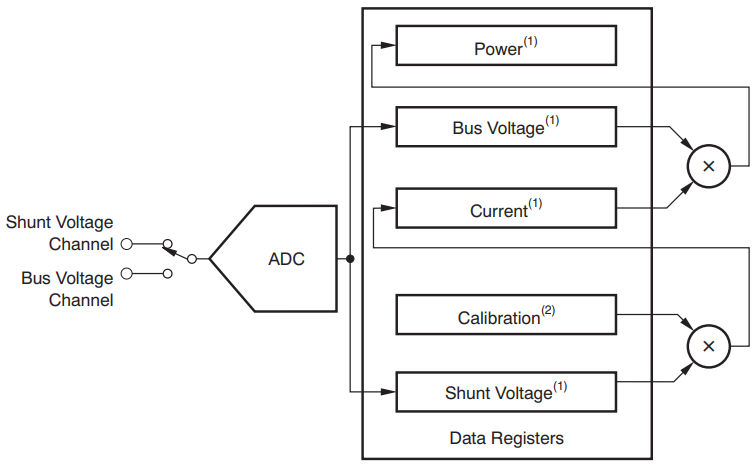

INA226 Interne Blokdiagram

Dit blokdiagram legt uit hoe de INA226 analoge metingen omzet in nuttige digitale gegevens. Het apparaat schakelt continu tussen het shunt spanningskanaal en het busspanningskanaal, waarbij beide signalen naar zijn interne analoog-naar-digitaal omzetter (ADC) worden gestuurd. De ADC converteert deze analoge spanningen in digitale waarden die door de interne registers kunnen worden verwerkt.

De shunt spanningsmeting wordt gecombineerd met de door de gebruiker geprogrammeerde kalibratiewaarde om de werkelijke laadstroom te berekenen. De resulterende stroomwaarde wordt opgeslagen in het Stroomregister, terwijl de gemeten voedingsspanning wordt opgeslagen in het Busspanningsregister. De INA226 vermenigvuldigt vervolgens de interne stroom- en busspanningswaarden om het energieverbruik te bepalen, dat in het Vermogenregister wordt opgeslagen. Deze berekende waarden kunnen via de I²C-interface worden benaderd, waardoor een microcontroller de stroom, spanning en energie kan controleren zonder complexe berekeningen extern uit te voeren.

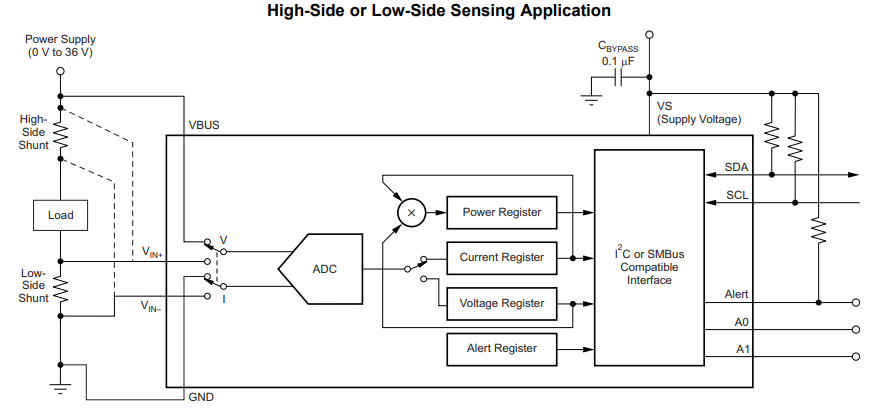

INA226 Toepassingscircuit

De verschillende locaties waar een shuntweerstand kan worden geïnstalleerd bij het meten van stroom met de INA226 worden hieronder weergegeven in het toepassingscircuit. In een high-side detectieconfiguratie wordt de shuntweerstand geplaatst tussen de voeding en de belasting. Deze opstelling stelt het apparaat in staat om de laadstroom te bewaken terwijl een directe aardverbinding voor de belasting behouden blijft. High-side detectie wordt vaak gebruikt in door batterijen aangedreven systemen, voedingsbronnen en industriële apparatuur omdat het laadfouten kan detecteren zonder de referentie voor de aarde te beïnvloeden.

In een low-side detectieconfiguratie wordt de shuntweerstand geïnstalleerd tussen de belasting en de aarde. Deze methode is vaak eenvoudiger te implementeren omdat de gemeten spanning dicht bij het aardpotential blijft. De belasting deelt echter niet langer dezelfde aardreferentie als de voeding, wat in sommige systemen mogelijk niet acceptabel is. De INA226 ondersteunt beide benaderingen, waardoor ontwerpers flexibiliteit hebben bij het selecteren van de meest geschikte stroommeetmethode voor een bepaalde toepassing.

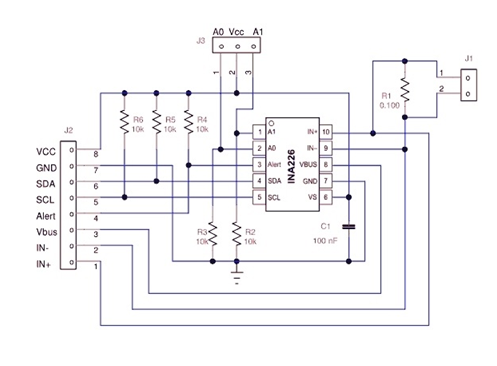

INA226 Typische Aansluitcircuit

Een praktische implementatie van de INA226 in een echt monitoringsysteem. Een 0,1 Ω shuntweerstand is in serie verbonden met de belasting, zodat de INA226 de spanningsval kan meten die door de laadstroom wordt veroorzaakt. De IN+ en IN− pinnen zijn verbonden over de weerstand, waardoor het apparaat de stroom door de belasting kan bepalen.

Het circuit bevat ook de aansluitingen die nodig zijn voor communicatie en werking. De SDA- en SCL-lijnen bieden I²C-communicatie met een microcontroller, terwijl pull-up weerstanden zorgen voor betrouwbare signaalniveaus op de bus. Een ontkoppelcondensator is verbonden tussen de voedings- en aardpinnen om ruis te verminderen en de werking te stabiliseren. De A0- en A1-pinnen stellen het mogelijk I²C-adres in te stellen wanneer meerdere INA226-apparaten dezelfde communicatielijn delen. Ook is er een ALERT-uitgang beschikbaar, waarmee het apparaat de controller kan waarschuwen wanneer een geprogrammeerde spanning, stroom of vermogensdrempel is overschreden. Dit diagram dient als een praktisch bedradingvoorbeeld dat rechtstreeks kan worden aangepast voor stroom- en vermogensbewakingsapplicaties.

Toepassingen van de INA226 in de praktijk

Batterijbeheersystemen

De INA226 wordt vaak gebruikt in op batterijen werkende systemen om de laad- en ontlaadstroom te monitoren. Door de batterijspanning, de stroom en het energieverbruik te meten, helpt het de batterijprestaties te verbeteren en biedt het nauwkeurige informatie over energieverbruik. U kunt de gegevens ook gebruiken om overstroomomstandigheden te detecteren en de levensduur van de batterij te optimaliseren.

Voedingsmonitoring

Veel voedingen gebruiken de INA226 om de uitgangsspanning en de laadc.q verkrijgbaar in real-time te monitoren. Het apparaat helpt ingenieurs te verifiëren of de voeding binnen zijn ontwerplimieten werkt en kan overmatige stroomafname identificeren die op een fout of overbelasting kan duiden.

Zonne-energiesystemen

In op zonne-energie werkende apparatuur kan de INA226 de spanning en stroom die door zonnepanelen worden geproduceerd, evenals het vermogen dat aan batterijen of lasten wordt geleverd, volgen. Deze informatie helpt de systeemefficiëntie te evalueren en de energieopbrengst onder verschillende omgevingsomstandigheden te monitoren.

Server- en datacenterapparatuur

Servers en netwerkinfrastructuur vereisen vaak een nauwkeurige vermogensmonitoring om de energie-efficiëntie te verbeteren. De INA226 stelt systeemcontrollers in staat om het energieverbruik van processoren, geheugenchips, opslagapparaten en voedingsrails te meten, waardoor operators het energieverbruik effectiever kunnen beheren.

Industriële besturingssystemen

Industriële apparatuur bevat vaak motoren, sensoren, controllers en communicatiemodules die betrouwbare vermogensmonitoring vereisen. De INA226 biedt continue metingen die helpen abnormale bedrijfsomstandigheden te detecteren, waardoor het risico op onverwachte systeemuitvallen wordt verminderd.

Elektronika voor elektrische voertuigen

Elektrische voertuigen bevatten veel elektronische subsystemen die monitoring van stroom en vermogen vereisen. De INA226 kan worden gebruikt om batterijpakketten, on-board vermogentransformatoren, oplaadcircuits en extra elektronische modules te monitoren, waardoor nauwkeurige meetgegevens voor systeembeheer en bescherming worden verstrekt.

Embedded en IoT-apparaten

Embedded systemen en Internet of Things (IoT) apparaten werken vaak onder strikte energiebudgetten. De INA226 helpt ontwikkelaars het energieverbruik tijdens de werking te analyseren, waardoor ze de firmware kunnen optimaliseren, het energieverbruik kunnen verminderen en de batterijduur kunnen verlengen.

DC-motoren en laadmonitoring

De INA226 kan de stroom die door DC-motoren, pompen, ventilatoren en andere lasten wordt getrokken, monitoren. Door veranderingen in het stroomverbruik bij te houden, kan het systeem overbelastingen, mechanische storingen, vastgelopen motoren of ongewone bedrijfsomstandigheden detecteren voordat ze schade aanrichten.

De juiste shuntweerstand kiezen voor INA226

De rol van de shuntweerstand begrijpen

Een shuntweerstand is een zeer laagwaardige precisieweerstand die in serie met de belasting is aangesloten. Terwijl de stroom door de weerstand stroomt, ontwikkelt zich een kleine spanningsval over de weerstand. De INA226 meet deze spanningsval en berekent de stroom met behulp van de wet van Ohm.

Een grotere weerstandswaarde produceert een grotere spanningsval, waardoor stroommetingen gemakkelijker en mogelijk nauwkeuriger zijn. Het verhoogt echter ook het energieverlies en de warmteontwikkeling. Een kleinere weerstand vermindert het energieverlies, maar creëert een kleinere meetwaarde.

De weerstandwaarde selecteren

De waarde van de weerstand moet worden gekozen op basis van de maximale stroom die de schakeling naar verwachting zal dragen. Het doel is om een meetbare spanningsval te genereren terwijl de verspilling van vermogen wordt geminimaliseerd.

Maximale stroom	Typische shuntweerstand
Onder 1 A	0,1 Ω tot 0,5 Ω
1 A tot 10 A	0,01 Ω tot 0,1 Ω
10 A tot 50 A	0,001 Ω tot 0,01 Ω
Boven 50 A	Minder dan 0,001 Ω

Een 10 A-systeem maakt doorgaans gebruik van een shuntweerstand van 0,01 Ω. Bij 10 A is de spanningsval 100 mV, wat goed geschikt is voor nauwkeurige metingen terwijl het energieverlies relatief laag blijft.

Spanningsval berekenen

De spanningsval over de shuntweerstand kan worden berekend met:

V_SHUNT=I×R_SHUNT

Bijvoorbeeld, als een belasting 5 A trekt en de shuntweerstand 0,01 Ω is:

V_SHUNT=5×0,01=0,05V

De INA226 meet deze 50 mV daling en gebruikt deze om de belastingstroom te berekenen.

Vermogen dissiperend controleren

De weerstand moet in staat zijn om veilig het vermogen te verwerken dat het dissipateert. Het energieverlies wordt berekend met:

P=I²×R

Voor een belasting van 10 A met een shuntweerstand van 0,01 Ω:

P=10²×0,01=1W

In dit geval moet een weerstand met een rating boven 1 W worden gekozen, typisch 2 W of hoger, om een veiligheidsmarge te bieden en de betrouwbaarheid te verbeteren.

Belang van toleranties en nauwkeurigheid

Voor nauwkeurige actuele metingen moet een precisieweerstand met een lage tolerantiewaarde worden gebruikt. Weerstanden met een tolerantie van ±1%, ±0.5% of ±0.1% bieden een betere meetnauwkeurigheid dan standaard weerstanden. Lagere tolerantiewaarden verminderen meetfouten en verbeteren de consistentie tussen apparaten.

Overwegingen voor Temperatuurcoëfficiënt

Naarmate de temperatuur verandert, kunnen de waarden van weerstanden afdwalen. Een lage temperatuurcoëfficiënt (TCR) helpt de nauwkeurigheid te behouden bij verschillende bedrijfstemperaturen. Precisie current-sense weerstanden bieden doorgaans lage TCR-waarden die meetveranderingen veroorzaakt door verwarming minimaliseren.

Aanbevelingen voor PCB-indeling

De shuntweerstand moet dicht bij de INA226-ingangspinnen worden geplaatst om ruis en meetfouten te verminderen. Korte, brede koperen sporen helpen de extra weerstand in het stroompad te minimaliseren. Voor ontwerpen met hoge stromen worden vaak Kelvin-verbindingen gebruikt om de meetnauwkeurigheid te verbeteren door fouten veroorzaakt door de weerstand van PCB-sporen te elimineren.

INA226 vs Andere Current Sense IC's

Specificatie	INA226	INA219	INA228	ACS712
Fabrikant	Texas Instruments	Texas Instruments	Texas Instruments	Allegro MicroSystems
Huidige meetmethode	Shuntweerstand	Shuntweerstand	Shuntweerstand	Hall-effect
ADC-resolutie	16-bits	12-bits	20-bits	Analoog uitgangssignaal
Busspanning bereik	0 V tot 36 V	0 V tot 26 V	0 V tot 85 V	Niet van toepassing
Shuntspanning bereik	±81.92 mV	±320 mV	±163.84 mV	Interne Hall sensor
Shuntspanning resolutie	2.5 µV	10 µV	312.5 nV	Niet van toepassing
Busspanning resolutie	1.25 mV	4 mV	195.3 µV	Niet van toepassing
Versterkingsfout (max)	0.1%	0.5%	0.05%	1.5% typisch
Offsetspanning	10 µV Max	100 µV Max	1.6 µV Typisch	Offset Hall-sensor
Maximale gemeenschappelijke mode spanning	36 V	26 V	85 V	Geïsoleerd stroompad
Programmeerbare adressen	16	4	16	Nee
Voeding spanning	2.7 V tot 5.5 V	3 V tot 5.5 V	2.7 V tot 5.5 V	5 V
Isolatie	Nee	Nee	Nee	Ja (2.4 kVRMS)
Bedrijfstemperatuur	-40°C tot +125°C	-40°C tot +85°C	-40°C tot +125°C	-40°C tot +85°C
Typisch toepassingsniveau	Industrieel	Algemeen gebruik	Precisie energie monitoring	Hoge-stroom isolatie

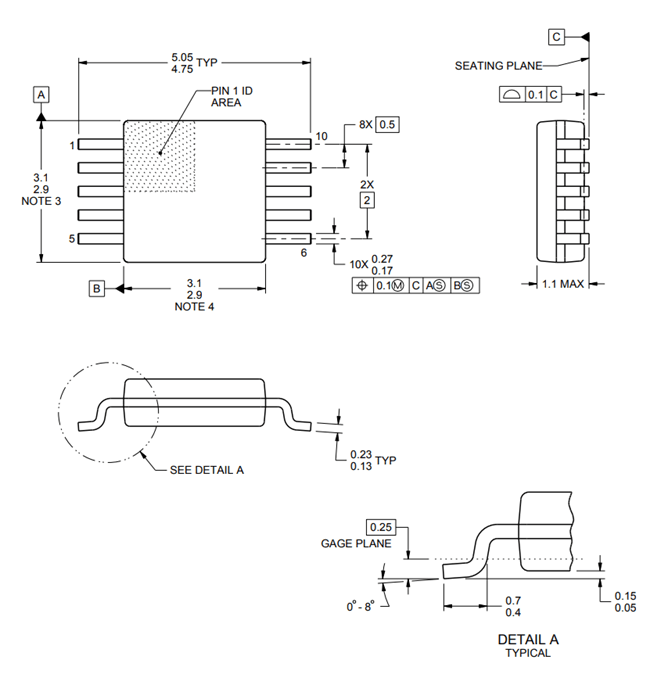

INA226 Mechanische Afmetingen

Conclusie

De INA226 is een betrouwbare keuze voor het meten van stroom, spanning en vermogen in veel elektronische systemen. De 16-bits ADC, programmeerbare kalibratie, I²C/SMBus-interface, alarmeringsfunctie en breed busspanningsbereik maken het nuttiger dan een basisstroomsensor. Door analoge metingen om te zetten in digitale waarden, helpt het de werklast van de microcontroller te verminderen en maakt het energie monitoring eenvoudiger. Om de beste prestaties uit de INA226 te halen, moet de externe shuntweerstand zorgvuldig worden gekozen. De waarde van de weerstand, het vermogen, de tolerantie, de temperatuurcoëfficiënt en de PCB-indeling beïnvloeden allemaal de meetnauwkeurigheid.

Veelgestelde Vragen [FAQ]

1. Hoe verbetert de INA226 de meetnauwkeurigheid in vergelijking met het direct gebruiken van een ADC op een microcontroller?

De INA226 bevat een precisieversterker, een 16-bits ADC en kalibratiefuncties die speciaal zijn ontworpen voor stroommeting. Dit biedt hogere nauwkeurigheid en betere geluidsprestaties dan de meeste ingebouwde microcontroller ADC's.

2. Kunnen meerdere INA226-apparaten op dezelfde I²C-bus worden aangesloten?

Ja. De INA226 ondersteunt tot 16 programmeerbare I²C-adressen met behulp van de A0- en A1-pinnen, zodat meerdere apparaten op dezelfde communicatielijn kunnen werken.

3. Wat gebeurt er als de waarde van de shuntweerstand verkeerd wordt ingevoerd tijdens de kalibratie?

Onjuiste kalibratie-instellingen kunnen leiden tot onnauwkeurige stroom- en vermogensmetingen. De gemeten spanning kan nog steeds correct zijn, maar de berekende stroom- en vermogenswaarden bevatten fouten.

4. Is de INA226 geschikt voor het monitoren van zeer lage stromen?

Ja. De 16-bits resolutie en lage offsetspanning stellen het in staat om kleine spanningsverliezen over precisieshuntweerstanden te detecteren, waardoor het geschikt is voor toepassingen voor het monitoren van lage stromen.

5. Hoe verbetert het gemiddeld nemen de meetprestaties van de INA226?

Gemiddelde waarden combineren meerdere metingen voordat een resultaat wordt gerapporteerd. Dit helpt om ruis te verminderen, verbetert de leesstabiliteit en verhoogt de meetnauwkeurigheid in elektrisch lawaaierige omgevingen.

6. Kan de INA226 automatisch abnormaal energieverbruik detecteren?

Ja. De ALERT-pin kan worden geconfigureerd om te worden geactiveerd wanneer stroom, spanning of vermogen de door de gebruiker gedefinieerde limieten overschrijdt, waardoor het systeem snel kan reageren op foutomstandigheden.

7. Waarom wordt Kelvin-sensing aanbevolen bij het gebruik van de INA226?

Kelvin-sensing maakt gebruik van aparte meetsporen die direct zijn aangesloten op de terminals van de shuntweerstand. Dit vermindert fouten veroorzaakt door de weerstand van de PCB-sporen en verbetert de nauwkeurigheid van de stroommeting.
