Parallelplaatcondensator Constructie, Werking en Formule

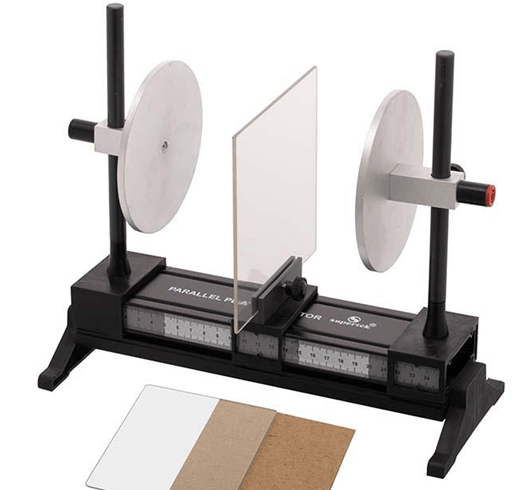

Een parallelplaatcondensator is een van de belangrijkste typen condensatoren. Hij is gemaakt van twee platte geleidende platen die parallel aan elkaar zijn geplaatst, met een isolerend materiaal dat een diëlektricum wordt genoemd, ertussen. Parallelplaatcondensatoren tonen duidelijk hoe capacitantie werkt. Hun prestaties hangen af van drie hoofdfactoren: het oppervlak van de platen, de afstand tussen de platen en het gebruikte diëlektrische materiaal. Dit artikel legt de constructie, het laadcircuit, de werking, de formule, de afleiding, de opgeloste voorbeelden en de praktische toepassingen van parallelplaatscondensatoren uit.

Catalogus

Constructie van een Parallelplaatcondensator

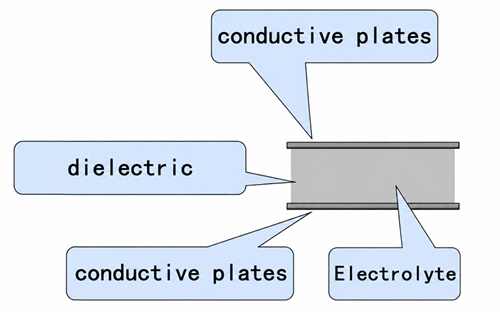

Een parallelplaatcondensator is opgebouwd uit twee geleidende platen die parallel aan elkaar zijn geplaatst. Deze platen zijn meestal gemaakt van geleidende metalen zoals aluminium, koper of gemetalliseerde folie. Ze zijn dicht bij elkaar geplaatst maar raken elkaar niet aan, waardoor er een kleine ruimte tussen bevindt.

De ruimte tussen de platen is gevuld met een isolerend materiaal dat een diëlektricum wordt genoemd. Gebruikelijke diëlektrische materialen zijn lucht, papier, plastic folie, keramiek, mica en glas. Het diëlektricum scheidt de platen, voorkomt direct elektrisch contact en helpt de spanning van de condensator en de capacitiewaarde te definiëren.

Externe aansluitingen of draden zijn verbonden met de twee platen zodat de condensator kan worden aangesloten op een circuit. In praktische ontwerpen kunnen de platen en diëlektricum worden gerangschikt als platte vellen, gestapelde lagen of opgerolde folie-structuren om ruimte te besparen terwijl dezelfde basisconstructie behouden blijft.

Laadcircuit van een Parallelplaatcondensator

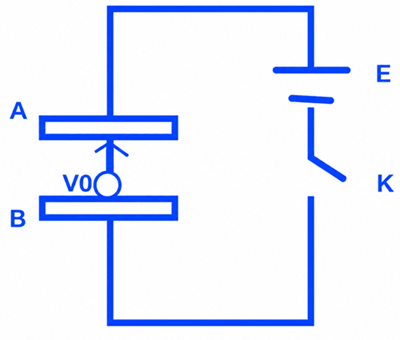

Het laadcircuit van een parallelplaatcondensator bestaat uit een condensator die is aangesloten op een DC-voedingsbron E via een schakelaar K. De twee condensatorplaten, gemarkeerd als A en B, zijn verbonden met de tegenovergestelde terminals van de batterij. De spanningsbron levert de energie die nodig is om ladingen op de platen te verplaatsen, terwijl de schakelaar controleert wanneer het laadproces begint.

Wanneer de schakelaar K wordt gesloten, stromen elektronen via het externe circuit van de negatieve terminal van de batterij naar een van de condensatorplaten. Tegelijkertijd worden elektronen van de tegenovergestelde plaat verwijderd en naar de positieve terminal van de batterij getrokken. Als gevolg hiervan wordt plaat A positief geladen en plaat B negatief geladen. Aangezien het diëlektricum tussen de platen een isolator is, kan de lading niet rechtstreeks door de condensator stromen.

Terwijl de ladingen zich op de platen ophopen, ontstaat er een spanningsverschil V₀ over de condensator. Deze spanning neemt geleidelijk toe naarmate er meer lading wordt opgeslagen. De laadstroom is aanvankelijk op zijn maximale waarde en neemt vervolgens af naarmate de spanning van de condensator de batterijspanning benadert.

Het oplaadproces gaat door totdat de spanningscapaciteit gelijk is aan de voedingsspanning E. Op dit punt is de condensator volledig opgeladen en stopt de stroom in de DC-circuits.

Werkingsprincipe van een parallelplaatcondensator

Een parallelplaatcondensator werkt door elektrische lading tussen twee geleidingsplaten te scheiden. Wanneer spanning wordt toegepast, wordt de ene plaat positief geladen en de andere negatief geladen. Deze tegenstellingen richten zich tegenover elkaar over het diëlektricum.

De gescheiden ladingen creëren een elektrisch veld in de ruimte tussen de platen. Aangezien het diëlektricum een isolator is, voorkomt het dat de ladingen zich rechtstreeks van de ene plaat naar de andere bewegen. In plaats daarvan wordt de energie opgeslagen in het elektrische veld dat zich tussen de platen vormt.

Naarmate de opgeslagen lading toeneemt, neemt de spanning over de condensator ook toe. De condensator blijft energie opslaan totdat zijn spanning overeenkomt met de toegepaste spanning. Daarna blijft hij geladen totdat hij is aangesloten op een ontladingspad.

Formule van een parallelplaatcondensator

De capaciteit van een parallelplaatcondensator is afhankelijk van de fysieke constructie. Het wordt specifiek bepaald door het oppervlak van de geleidingsplaten, de afstand tussen de platen en het diëlektricum dat tussen hen is geplaatst. Deze factoren bepalen hoeveel elektrische lading de condensator kan opslaan voor een gegeven toegepaste spanning.

De capaciteit wordt berekend met behulp van de formule:

Waar:

C = capaciteit (F)

ε = permitiviteit van het diëlektricum (F/m)

A = effectieve oppervlakte van één plaat (m²)

d = afstand tussen de platen (m)

Deze formule laat zien dat de capaciteit toeneemt wanneer de plaatoppervlakte groter wordt omdat er meer lading kan worden opgeslagen op de plaatoppervlakken. De capaciteit neemt ook toe wanneer een diëlektricum met een hogere permitiviteit wordt gebruikt, aangezien het diëlektricum het vermogen van de condensator om elektrische energie op te slaan versterkt. Omgekeerd vermindert het vergroten van de afstand tussen de platen de capaciteit omdat het elektrische veld minder geconcentreerd wordt.

Voor een condensator met lucht of vacuüm tussen de platen is de permitiviteit gelijk aan de permitiviteit van de vrije ruimte (ε₀). Wanneer een ander diëlektricum wordt gebruikt, wordt de permitiviteit ε = εᵣε₀, waar εᵣ de relatieve permitiviteit (diëlektrische constante) van het materiaal is. Dit is de reden waarom verschillende diëlektrische materialen de uiteindelijke capacit waarde aanzienlijk kunnen beïnvloeden.

Afleiding van de parallelplaatcondensator

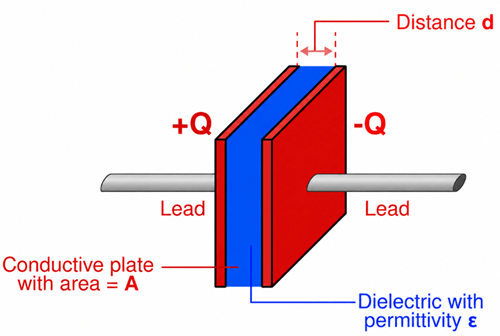

De afleiding van de parallelplaatcondensatorformule begint met de structuur die in de figuur is weergegeven. De condensator bestaat uit twee grote geleidingsplaten met oppervlakte A, gescheiden door een kleine afstand d. Een diëlektricum met permitiviteit ε vult de ruimte tussen de platen. De ene plaat heeft een positieve lading +Q, terwijl de andere een gelijke negatieve lading −Q heeft. Omdat de plaatafstand veel kleiner is dan de plaatafmetingen, kan het elektrische veld tussen de platen als uniform worden beschouwd.

De eerste stap is om de oppervlakte ladingdichtheid op de platen te bepalen. Oppervlakte ladingdichtheid is gedefinieerd als de lading die over het plaatoppervlak is verdeeld:

waarbij σ de oppervlakte ladingdichtheid is, Q de lading op de plaat is, en A het plaatoppervlak is.

Voor twee tegengesteld geladen parallelplaten combineren de elektrische velden die door elke plaat worden geproduceerd in het gebied tussen hen. Het resulterende elektrische veld tussen de platen is:

Het vervangen van de uitdrukking voor oppervlakte ladingdichtheid levert de volgende op:

Deze vergelijking laat zien dat het elektrische veld toeneemt met de opgeslagen lading en afneemt naarmate de plaatoppervlakte groter wordt.

Het potentiaalverschil tussen de platen is gelijk aan het elektrische veld vermenigvuldigd met de scheidingsafstand d:

V=Ed

Het vervangen van de uitdrukking voor het elektrische veld:

Capaciteit wordt gedefinieerd als de verhouding van opgeslagen lading tot het potentiaalverschil over de condensator:

Het vervangen van V met het vorige resultaat levert:

Na vereenvoudiging wordt de capaciteit van een parallelplaatcondensator:

Deze eindvergelijking laat zien dat de capaciteit recht evenredig is met de plaatoppervlakte en de diëlektrische permitiviteit, terwijl het omgekeerd evenredig is met de afstand tussen de platen. Daarom zullen grotere platen, een diëlektricum met een hogere permitiviteit of een kleinere plaatafstand resulteren in een grotere capacit waarde.

Opgeloste Voorbeeldberekeningen

Voorbeeld 1

Een parallelplaatcondensator gebruikt een diëlektricum met relatieve permitiviteit k = 3.5. De plaatoppervlakte is 0.08 m², en de afstand tussen de platen is 0.002 m. Bereken de capaciteit.

Oplossing:

Gegeven:

- Oppervlakte, A = 0.08 m²

- Afstand, d = 0.002 m

- Relatieve permittiviteit, k = 3.5

- Permittiviteit van de vrije ruimte, ε₀ = 8.854 × 10⁻¹² F/m

De capaciteit formule is:

 

Waarden substitueren:

Antwoord: De capaciteit is 1.24 nF.

Voorbeeld 2

Een parallelle plaatcondensator heeft een capaciteit van 500 pF. De platen zijn gescheiden door 0.0015 m, en lucht wordt gebruikt als het dielectrisch (k = 1). Bereken het vereiste plaatoppervlak.

Oplossing:

Gegeven:

- Capaciteit, C = 500 pF = 500 × 10⁻¹² F

- Afstand, d = 0.0015 m

- Relatieve permittiviteit, k = 1

- Permittiviteit van de vrije ruimte, ε₀ = 8.854 × 10⁻¹² F/m

De capaciteit formule herschikken:

Waarden substitueren:

Antwoord: Het vereiste plaatoppervlak is 0.0847 m².

Praktische Toepassingen van Parallelle Plaatcondensatoren

• Energieopslag in Elektronische Circuits - Parallelle plaatcondensatoren slaan elektrische energie op en geven deze vrij wanneer nodig. Ze worden vaak gebruikt in voedingssystemen, timers en pulsgenererende toepassingen.

• Signaalkoppeling en Filtering - Deze condensatoren helpen DC-signalen te blokkeren terwijl AC-signalen doorgelaten worden. Ze worden veel gebruikt in versterkers, filters en communicatiesystemen om de signaalkwaliteit te verbeteren.

• Radiofrequentie en Afstemcircuits - Parallelle plaatcondensatoren worden gebruikt in oscillatoren, resonantiecircuits en radiofrequentie-apparatuur. Hun capaciteit helpt bij het bepalen van de werkfrequenties en afstemkarakteristieken.

• Capacitive Sensoren - Veranderingen in de plaatafstand of dielectrische eigenschappen veroorzaken veranderingen in capaciteit. Dit principe wordt gebruikt in nabijheidssensoren, verplaatsingssensoren, druksensoren en aanraakgevoelige apparaten.

• Touchscreen Technologie - Capacitive touchscreens detecteren veranderingen in capaciteit wanneer een vinger de screen nadert of aanraakt, wat nauwkeurige aanraking invoer mogelijk maakt in smartphones, tablets en bedieningspanelen.

• Meet- en Testapparatuur - Parallelle plaatcondensatoren worden gebruikt in laboratoriuminstrumenten en testapparatuur voor het meten van elektrische eigenschappen en het bestuderen van elektrostatisch gedrag.

• Educatieve en Onderzoeksapplicaties - Hun eenvoudige ontwerp maakt ze nuttig voor het demonstreren van capaciteit, elektrische velden, dielectrische materialen en ladingsopslag in natuurkunde en techniek laboratoria.

Veelgestelde Vragen [FAQ]

1. Waarom zorgt het verminderen van de afstand tussen de condensatorplaten voor een toename in capaciteit?

Het verminderen van de plaatafstand versterkt het elektrische veld tussen de platen, waardoor de condensator meer lading kan opslaan bij dezelfde spanning. Dit verhoogt direct de capaciteit.

2. Wat gebeurt er als het dielectrisch materiaal in een parallelle plaatcondensator faalt?

Als het dielectrisch materiaal doorbreekt, kan de stroom direct tussen de platen vloeien, wat overmatige verwarming, verlies van opgeslagen energie en mogelijke schade aan de condensator veroorzaakt.

3. Waarom worden dielectrische materialen gebruikt in plaats van lucht tussen de platen te laten?

Veel dielectrische materialen hebben een hogere permittiviteit dan lucht, wat de capaciteit verhoogt en meer energie toelaat om te worden opgeslagen in dezelfde fysieke grootte.

4. Kan een parallelle plaatcondensator energie oneindig opslaan?

Nee. Echte condensatoren verliezen geleidelijk opgeslagen lading vanwege lekstromen, dielectrische imperfecties en externe circuitomstandigheden.

5. Waarom neemt de laadstroom af naarmate een condensator oplaadt?

Terwijl lading zich op de platen ophoopt, stijgt de spanning van de condensator en komt deze in oppositionele werking met de voedingsspanning. Dit vermindert de laadstroom totdat deze uiteindelijk nul bereikt.
