PWM versus MPPT-zonnelaadcontrollers: welke is beter?

Een zonnelaadcontroller is een belangrijk apparaat dat wordt gebruikt tussen zonnepanelen en accu's.De belangrijkste taak ervan is om te controleren hoe de stroom in de batterij stroomt, zodat de batterij veilig wordt opgeladen en niet overladen, oververhit of beschadigd raakt.Zonder laadregelaar kan een zonnepaneel een onstabiele spanning naar de accu sturen, wat de levensduur van de accu kan verkorten of systeemproblemen kan veroorzaken.Bij het kiezen van een zonne-laadcontroller zijn twee veel voorkomende opties PWM en MPPT.In dit artikel wordt uitgelegd hoe PWM- en MPPT-zonnelaadcontrollers werken, hoe ze zich verhouden in echte toepassingen en welke beter is voor verschillende afmetingen en behoeften van zonnestelsels.

Catalogus

MPPT-zonnelaadcontroller

Een MPPT-zonnelaadcontroller (Maximum Power Point Tracking) is een geavanceerde controller die het vermogen maximaliseert dat wordt overgedragen van zonnepanelen naar batterijen.Het maakt gebruik van een DC-DC-omzetter om de output van zonnepanelen te optimaliseren en overtollige spanning om te zetten in extra laadstroom, wat resulteert in een hogere efficiëntie en sneller opladen van de batterij.

PWM zonne-laadcontroller

Een PWM-zonnelaadcontroller (Pulse Breedte Modulatie) is een basislaadregelaar voor zonne-energie die het opladen van de batterij regelt door de verbinding tussen het zonnepaneel en de batterij aan te passen.Het stemt de spanning van het zonnepaneel rechtstreeks af op de accuspanning, waardoor het eenvoudiger en betaalbaarder wordt, maar minder efficiënt dan MPPT-technologie.

Hoe werken MPPT- en PWM-zonnelaadcontrollers?

Hoe MPPT-zonnelaadcontrollers werken

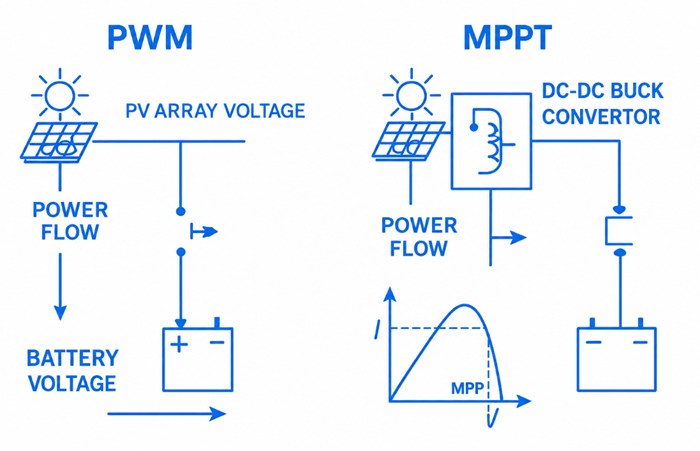

De afbeelding toont het belangrijkste verschil in werking tussen PWM- en MPPT-zonnelaadcontrollers.Aan de MPPT-kant bevat de controller een DC-DC-buck-converter en volgt hij continu het maximale power point (MPP) van het zonnepaneel, het punt waarop het paneel de hoogst mogelijke vermogensopbrengst kan genereren.

In tegenstelling tot PWM-controllers dwingen MPPT-controllers de spanning van het zonnepaneel niet rechtstreeks af te stemmen op de accuspanning.In plaats daarvan zet de controller overtollige zonnespanning op intelligente wijze om in extra laadstroom.Hierdoor kan de batterij meer bruikbare stroom van hetzelfde zonnepaneel ontvangen.

Een zonnepaneel kan bijvoorbeeld 36V produceren tijdens het opladen van een 12V-accusysteem.In plaats van de extra spanning te verspillen, zet de MPPT-controller deze om in een hogere laadstroom met behulp van de interne DC-DC-omzetter.Vanwege dit spanningsomzettingsproces kunnen MPPT-systemen batterijen sneller opladen en meer zonne-energie oogsten dan PWM-systemen.

Zoals weergegeven in de afbeelding volgen MPPT-controllers ook de vermogenscurve van het zonnepaneel om het maximale vermogenspunt te lokaliseren.De controller past zijn werking gedurende de dag automatisch aan als de zonlichtintensiteit, temperatuur en weersomstandigheden veranderen.Deze dynamische tracking zorgt voor een hoge oplaadefficiëntie, zelfs bij bewolkt weer, ochtendzon of koude temperaturen.

Vergeleken met PWM-technologie zijn MPPT-controllers geavanceerder, efficiënter en beter geschikt voor gebruikers die maximale zonne-energieproductie en snellere oplaadprestaties van de batterij willen.

Hoe PWM-zonnelaadcontrollers werken

PWM-zonnelaadcontrollers werken anders dan MPPT-systemen.Bij een PWM-controller is het zonnepaneel directer op de accu aangesloten, waardoor de paneelspanning dicht bij de accuspanning werkt in plaats van op het werkelijke maximale vermogenspunt van het paneel.

PWM staat voor Pulsbreedtemodulatie, wat betekent dat de controller de laadverbinding snel in- en uitschakelt om het opladen van de batterij veilig te regelen.Tijdens het opladen past de controller de pulsbreedte aan om de gemiddelde laadstroom die aan de batterij wordt geleverd te regelen en overladen te voorkomen.

Zoals weergegeven in het diagram, bevatten PWM-controllers geen DC-DC-omzetter zoals MPPT-systemen.Hierdoor kan overtollige zonnepaneelspanning niet worden omgezet in extra laadstroom.Als een 18V-zonnepaneel bijvoorbeeld een 12V-accu oplaadt, wordt een deel van de beschikbare spanning feitelijk ongebruikt.Dit is de reden waarom PWM-systemen over het algemeen een lagere laadefficiëntie produceren in vergelijking met MPPT-systemen.

PWM-controllers werken het beste wanneer de spanning van het zonnepaneel nauw aansluit bij de accuspanning.In kleine zonne-energiesystemen kan deze eenvoudigere oplaadmethode nog steeds zorgen voor een stabiele en betrouwbare werking.Veel draagbare zonnekits, kleine campersystemen, tuinverlichtingssystemen en eenvoudige off-grid-opstellingen maken gebruik van PWM-controllers omdat ze betaalbaar zijn, eenvoudig te installeren en een eenvoudiger intern ontwerp hebben.

Hoewel PWM-controllers over het algemeen minder efficiënt zijn, blijven ze een praktische optie voor gebruikers met kleinere zonne-energiesystemen en beperkte budgetten.In vergelijking met de MPPT oogsten PWM-systemen echter doorgaans minder zonne-energie, vooral tijdens koud weer, omstandigheden met weinig licht of bij gebruik van zonnepanelen met een hogere spanning.

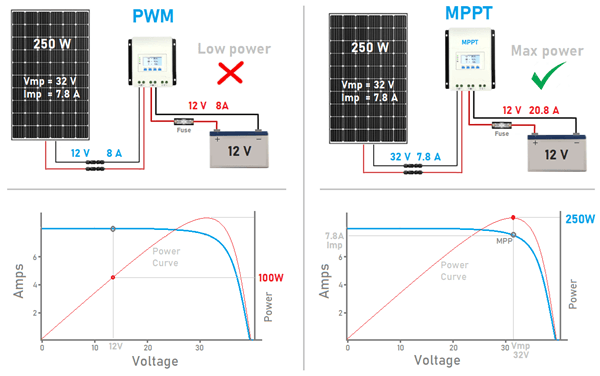

Vergelijking van batterijlaadprestaties

MPPT-controllers laden batterijen meestal sneller op omdat ze meer bruikbare laadstroom kunnen leveren via dezelfde opstelling met zonnepanelen.Dit is vooral merkbaar wanneer het zonlicht overdag verandert of wanneer de spanning van het zonnepaneel hoger is dan de accuspanning.PWM-controllers kunnen batterijen nog steeds veilig opladen, maar hun laadsnelheid is meestal lager omdat ze de extra paneelspanning niet volledig kunnen gebruiken.

Voor compatibiliteit met batterijtypen kunnen zowel PWM- als MPPT-controllers werken met loodzuur-, AGM-, gel- en lithiumbatterijen, zolang de controller het juiste laadprofiel ondersteunt.MPPT-controllers zijn echter vaak een betere keuze voor lithiumbatterijsystemen, omdat ze doorgaans beter instelbare laadinstellingen, betere monitoring en een hogere laadefficiëntie bieden.PWM-controllers zijn meer geschikt voor eenvoudige loodzuur- of AGM-accuopstellingen waarbij de systeemgrootte klein is en de laadvraag niet hoog is.

In reële omstandigheden presteert MPPT beter als het zonlicht zwak is, de temperatuur laag is of als de zonnepanelen meer spanning produceren dan de batterij nodig heeft.PWM is acceptabel voor kleine systemen, maar MPPT biedt consistentere oplaadprestaties voor gebruikers die sneller herstel, betere energieoogst en beter batterijgebruik gedurende de dag willen.

Compatibiliteitsverschillen tussen zonnepanelen

Bij PWM-controllers moet de spanning van het zonnepaneel dicht bij de accuspanning liggen.Een typisch 12V-zonnepaneel werkt bijvoorbeeld goed met een 12V-batterijsysteem.Als de paneelspanning veel hoger is dan de accuspanning, kan een PWM-controller die extra spanning niet goed omzetten in bruikbare laadstroom, waardoor een deel van de beschikbare zonne-energie verloren gaat.

MPPT-controllers zijn flexibeler omdat ze kunnen werken met zonnepanelen met een hoger voltage en de extra spanning kunnen omzetten in bruikbaar batterijlaadvermogen.Dit maakt MPPT beter voor grotere zonnepanelen, in serie geschakelde panelen en systemen waarbij de panelen ver van de accubank worden geïnstalleerd.

Voor lange kabelafstanden heeft MPPT een voordeel omdat paneelbedrading met een hogere spanning de stroomstroom kan verminderen en het kabelvermogensverlies kan verminderen.PWM is nog steeds een praktische keuze voor kleine systemen met aangepaste spanning en korte bedrading, zoals kleine campersets, draagbare zonneladers en standaard off-grid verlichtingssystemen.

PWM versus MPPT voor verschillende afmetingen van zonnestelsels

Zonne-energie Systeemgrootte	PWM Laadregelaar voor zonne-energie	MPPT Laadregelaar voor zonne-energie	Aanbevolen Keuze
Kleine systemen (50W–200W)	Lage kosten, eenvoudig installatie, geschikt voor basisverlichting, opladen van kleine accu's, en draagbare zonnekits	Hoger efficiëntie, maar kan meer kosten dan de gehele kleine systeemopstelling	PWM is meestal praktischer voor budgetvriendelijke kleine systemen
Middelgrote systemen (200W–800W)	Werkt voor basis opstellingen, maar kan merkbare zonne-energie verliezen bij veranderende weersomstandigheden	Betere energie oogsten, sneller opladen en verbeterde efficiëntie gedurende de dag	MPPT is over het algemeen de betere langetermijnkeuze
Grote systemen (800W–2000W)	Lagere efficiëntie wordt duidelijker naarmate de systeemgrootte groter wordt	Aanzienlijk betere laadprestaties en gebruik van zonne-energie	MPPT is sterk aanbevolen
Grote off-grid Systemen (2000W+)	Meestal niet ideaal vanwege efficiëntiebeperkingen en spanningsbeperkingen	Ondersteunt hoogspanningsarrays, seriebedrading en lange kabelafstanden efficiënt	MPPT is de voorkeursoplossing
Camper en camper Zonnesystemen	Goed voor klein en campersystemen met laag vermogen	Beter voor grotere campersystemen met lithiumbatterijen en meerdere apparaten	Hangt ervan af systeemgrootte en stroombehoefte
Thuisback-up Zonnesystemen	Alleen geschikt voor kleine noodback-upsystemen	Betere batterij laadcontrole en hogere energieoogst voor dagelijks gebruik	MPPT is aanbevolen
Hoogspanning Zonnepaneelsystemen	Beperkt compatibiliteit omdat de paneelspanning nauw moet overeenkomen met de accuspanning	Ontworpen voor hoogspanningszonnepanelen en flexibele paneelconfiguraties	MPPT is de betere optie
Budget doe-het-zelf zonne-energie Projecten	Zeer betaalbaar en gemakkelijk voor beginners	Hoger vooraf kosten, maar een betere efficiëntie	PWM voor lage kosten projecten, MPPT voor prestaties op lange termijn

PWM versus MPPT-gebruiksscenario's en -toepassing

Gebruiksscenario's voor PWM-zonnelaadcontroller

Geval 1: Klein RV-zonnestelsel

Een PWM-controller wordt vaak gebruikt in kleine campersystemen met een enkel 12V-zonnepaneel en een loodzuuraccu.Het biedt betaalbaar en betrouwbaar opladen voor lampen, het opladen van telefoons en kleine apparaten.

Geval 2: Tuinverlichting op zonne-energie

PWM-controllers worden veel gebruikt in tuinverlichting op zonne-energie en kleine buitenverlichtingssystemen, omdat ze eenvoudig, goedkoop en geschikt zijn voor toepassingen met laag vermogen.

Geval 3: DIY-off-grid cabine-opstelling

Een kleine off-grid cabine met basisverlichting en korte kabelafstanden kan een PWM-controller effectief gebruiken wanneer de spanning van het zonnepaneel overeenkomt met de accuspanning.

Gebruiksscenario's voor MPPT-zonnelaadcontrollers

Geval 1: Home Solar Backup-systeem

Een MPPT-controller is ideaal voor batterijback-upsystemen voor thuisgebruik, omdat deze zorgt voor sneller opladen, betere efficiëntie en verbeterde energieoogst gedurende de dag.

Geval 2: Grote camper of camper op zonne-energie

Grote campersystemen met meerdere zonnepanelen, lithiumbatterijen, koelkasten en omvormers profiteren van de MPPT-technologie omdat deze efficiënter aan de hogere stroomvraag kan voldoen.

Geval 3: Installatie van zonnepanelen over lange afstanden

MPPT-controllers worden vaak gebruikt wanneer zonnepanelen ver van de accubank worden geïnstalleerd.Een hogere paneelspanning helpt het stroomverlies via de kabel te verminderen en verbetert de algehele systeemefficiëntie.

PWM versus MPPT: welke is beter voor uw behoeften?

De keuze tussen PWM en MPPT hangt af van uw keuze systeemgrootte, budget, batterijtype, paneelspanning en energievraag.PWM is beter voor kleine, eenvoudige en goedkope zonne-energiesystemen, terwijl MPPT beter is voor grotere systemen die een hogere efficiëntie en sterkere laadprestaties nodig hebben.Voor kleine opstellingen zoals lampen op zonne-energie, kleine cabines of eenvoudige off-grid-systemen kan PWM voldoende zijn.Het is goedkoper, gemakkelijker te gebruiken en betrouwbaar als de spanning van het zonnepaneel nauw aansluit bij de accuspanning.

Voor grotere systemen is MPPT meestal de betere keuze.Het kan extra paneelspanning omzetten in bruikbare laadstroom, waardoor meer bruikbaar vermogen wordt geproduceerd.Dit is handig voor huizen, grotere accubanken, lithiumbatterijen en gebieden met wisselend zonlicht.Budget is ook belangrijk.PWM is een goede keuze als u de laagste initiële kosten wilt.MPPT kost meer, maar het kan de moeite waard zijn als uw systeem een ​​betere energieopbrengst, langere kabeltrajecten of zonnepanelen met een hoger voltage nodig heeft.

Er moet ook rekening worden gehouden met het batterijtype.Loodzuurbatterijen kunnen zowel met PWM als MPPT werken, maar lithiumbatterijen profiteren meestal meer van MPPT omdat ze een nauwkeurigere laadcontrole nodig hebben.Houd ook rekening met de weers- en zonlichtomstandigheden.Als uw gebied stabiel zonlicht en een laag stroomverbruik heeft, kan PWM goed werken.Als het zonlicht vaak verandert vanwege wolken, schaduw of weer, kan MPPT zich beter aanpassen en meer energie verzamelen.

Fouten bij het kiezen van een laadregelaar voor zonne-energie

Gemeenschappelijk Fout	Waarom Het is een probleem	Mogelijk Resultaat
Het kiezen van de controller alleen gebaseerd op prijs	Goedkoop controllers hebben mogelijk een slechte efficiëntie, zwakke beveiligingsfuncties of zijn onbetrouwbaar prestatie	Gereduceerd systeem betrouwbaarheid en een kortere levensduur van de componenten
Met behulp van een PWM controller met hoogspanningszonnepanelen	PWM-controllers kan overtollige paneelspanning niet efficiënt gebruiken	Lager opladen efficiëntie en verspilde zonne-energie
Het kopen van een ondermaatse regelaar	De controleur kan de zonnepaneelstroom mogelijk niet veilig verwerken	Oververhitting, afsluiten of schade aan de controller
Batterij negeren soort compatibiliteit	Anders Batterijen vereisen verschillende laadprofielen	Slecht opladen prestaties of batterijschade
Met behulp van nep-of MPPT-controllers van lage kwaliteit	Sommige goedkoop producten worden aangeduid als MPPT, maar maken feitelijk gebruik van PWM-technologie	Lagere efficiëntie en slechte systeemprestaties
Verkeerde zonne-energie aanpassing van de paneelspanning	De controleur Het is mogelijk dat de laadspanning niet goed wordt geregeld	Opladen instabiliteit of verminderde energieoogst
Kabel negeren afstand en spanningsval	Lange kabellengtes kan de laadefficiëntie verminderen	Vermogensverlies en langzamer opladen van de batterij
PWM kiezen voor grote zonnesystemen	PWM-efficiëntie verliezen worden duidelijker merkbaar in grotere systemen	Lager totaal energieproductie
Niet controleren beschermingseigenschappen	Ontbreekt Beveiligingen verhogen het systeemrisico	Mogelijke batterij overbelasting, oververhitting of schade door kortsluiting
Het lukt niet om te plannen voor toekomstige uitbreiding	De controleur ondersteunt mogelijk later geen extra zonnepanelen	Extra upgrade kosten of volledige vervanging van de controller

Conclusie

PWM- en MPPT-zonnelaadcontrollers helpen beide om zonnebatterijsystemen veilig en betrouwbaar te houden, maar ze zijn niet het beste voor dezelfde situaties.Kies over het algemeen PWM als uw systeem klein en budgetgericht is, maar kies MPPT als u een betere opbrengst aan zonne-energie en sterkere algehele laadprestaties wilt.

Veelgestelde vragen [FAQ]

1. Waarom produceren MPPT-zonnelaadcontrollers doorgaans meer bruikbare zonne-energie dan PWM-controllers?

MPPT-controllers zetten overtollige zonnepaneelspanning om in extra laadstroom, waardoor meer zonne-energie de accu kan bereiken.PWM-controllers kunnen de extra paneelspanning niet volledig gebruiken, wat resulteert in een lager rendement.

2. Waarom is MPPT geschikter voor lithiumbatterijsystemen?

MPPT-controllers bieden doorgaans een betere laadcontrole, hogere efficiëntie en aanpasbare oplaadinstellingen die de oplaadprestaties en levensduur van lithiumbatterijen helpen verbeteren.

3. Hoe beïnvloedt de spanning van het zonnepaneel de prestaties van de PWM-controller?

PWM-controllers werken het beste wanneer de spanning van het zonnepaneel nauw aansluit bij de accuspanning.Een hogere paneelspanning kan ongebruikte stroom en een lagere laadefficiëntie veroorzaken.

4. Waarom worden MPPT-controllers vaak gebruikt in grote off-grid zonne-energiesystemen?

MPPT-controllers kunnen efficiënt omgaan met zonnepanelen met hogere spanning en lange kabelafstanden, waardoor de algehele laadprestaties worden verbeterd en het stroomverlies wordt verminderd.

5. Hoe presteren PWM- en MPPT-controllers anders tijdens bewolkt of koud weer?

MPPT-controllers passen zich automatisch aan aan veranderend weer en kunnen meer energie oogsten tijdens bewolkte of koude omstandigheden.PWM-controllers kunnen de extra paneelspanning niet volledig benutten.

6. Waarom kunnen nep-MPPT-controllers een probleem worden in zonne-energiesystemen?

Valse MPPT-controllers maken mogelijk intern gebruik van PWM-technologie, wat resulteert in een lagere efficiëntie, langzamer opladen en verminderde zonne-energieprestaties.

7. Waarom is de kabelafstand belangrijker in MPPT-zonnesystemen?

MPPT-systemen gebruiken een hogere paneelspanning, waardoor de stroom wordt verlaagd en het stroomverlies bij lange kabels wordt verminderd.

8. Welk type zonnelaadcontroller is beter voor kleine camper- en kampeersystemen?

PWM-controllers zijn meestal voldoende voor kleine camper- en kampeersystemen omdat ze betaalbaar en eenvoudig zijn.Grotere systemen profiteren vaak meer van MPPT-technologie.

9. Waarom ervaren grotere zonnesystemen grotere efficiëntieverschillen tussen PWM en MPPT?

Efficiëntieverliezen worden duidelijker merkbaar in grote PWM-systemen, terwijl MPPT-controllers meer bruikbare zonne-energie terugwinnen via spanningsconversie.

10. Waar moeten gebruikers op letten voordat ze een zonnelaadcontroller kiezen?

Controleer de spanning, stroomcapaciteit, batterijcompatibiliteit, beveiligingsfuncties en of de controller geschikt is voor de grootte van het zonnesysteem.
