DW01A Batterijbescherming IC: complete gids voor de veiligheid van lithiumbatterijen

Lithium-ion- en lithium-polymeerbatterijen hebben de juiste bescherming nodig, omdat overladen, diep ontladen, overstroom en kortsluiting de batterij kunnen beschadigen of het apparaat onveilig kunnen maken.Dit is waar de DW01A batterijbeschermings-IC nuttig wordt.In dit artikel bespreken we de DW01A-pinout, de belangrijkste specificaties, het werkingsprincipe, het applicatiecircuit, het timinggedrag, vergelijkingen met andere batterijbeschermings-IC's en belangrijke ontwerptips.

Catalogus

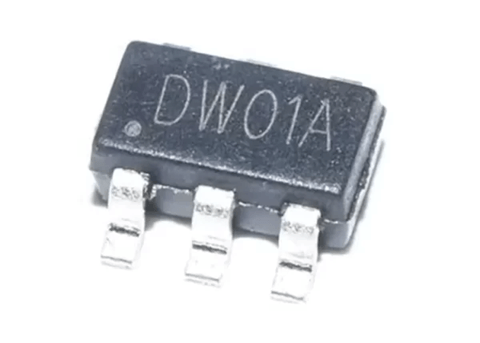

DW01A Batterijbescherming IC

De DW01A Battery Protection IC is een compacte beschermingschip ontworpen voor eencellige lithium-ion- en lithium-polymeerbatterijen.Het helpt schade aan de batterij te voorkomen die wordt veroorzaakt door overbelasting, overmatige ontlading, overstroom en kortsluiting.

Het bewaakt voortdurend de spanning en stroom van de batterij en werkt vervolgens samen met externe MOSFET's om het opladen of ontladen te onderbreken wanneer zich onveilige omstandigheden voordoen.De lage stand-bystroom helpt ook het leeglopen van de batterij tijdens opslag te verminderen.

Met zijn kleine SOT-23-6-pakket, nauwkeurige beveiligingsdetectie en eenvoudige externe circuitvereisten is de DW01A een praktische keuze voor het verbeteren van de veiligheid en levensduur van lithiumbatterijen.Als u geïnteresseerd bent in de aanschaf van de DW01A batterijbeschermings-IC, neem dan gerust contact met ons op voor prijzen en beschikbaarheid.

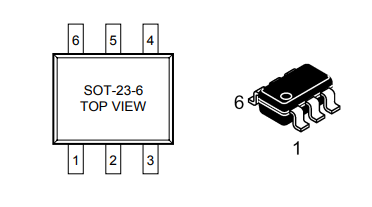

DW01A Pinout- en pinfuncties

Vastzetten Nee.	Vastzetten Naam	Functie
1	O.D	Overmatige ontlading controle-uitgangspin.Regelt de ontladings-MOSFET om het ontladen van de batterij te stoppen tijdens laagspanningsomstandigheden.
2	CS	Huidige detectie pin gebruikt om overstroom- en kortsluitingsomstandigheden te detecteren.
3	VSS	Aardpen aangesloten op de negatieve pool van de accu.
4	TD	Testpin gebruikt voor fabriekstesten.Wordt meestal niet aangesloten in normale circuits.
5	VDD	Voeding ingangspin verbonden met de positieve pool van de batterij.Gebruikt voor batterij spanningsbewaking.
6	OC	Overbelasting controle-uitgangspin.Regelt de oplaad-MOSFET om het opladen te stoppen tijdens het opladen voorwaarden voor overbelasting.

Technische specificaties van DW01A

Categorie	Specificatie	Waarde
Pakkettype	Pakket	SOT-23-6
Batterijtype	Ondersteund Batterij	Eencellig Li-ion/Li-Po
Overbelasting Bescherming	Detectie Spanning	4,30V ±50mV
Overbelasting Laat los	Laat spanning los	4,10 V typ
Overmatige ontlading Bescherming	Detectie Spanning	2,50 V typ
Overmatige ontlading Laat los	Laat spanning los	2,90 V typ
Overstroom Bescherming	Detectie Spanning	150mV typ
Kortsluiting Bescherming	Detectie Spanning	1,36 V typ
Leveringsstroom	Operationeel Huidig	3 µA typ
Uitschakelen Huidig	Stand-by stroom	4 µA Max
Overbelasting vertraging	Vertragingstijd	110 ms typ
Overmatige ontlading Vertraging		55 ms typ
Overstroom Vertraging		7 ms typ
Kortsluiting Vertraging		400 µs typ
Operationeel Spanning	VDD naar VSS	0,3V tot 10V
Operationeel Temperatuur	Temperatuur Bereik	-40°C tot +85°C
Opslag Temperatuur	Temperatuur Bereik	-40°C tot +125°C
Intern Kenmerken	Vertragingscircuit	Interne vertraging Generatie
Extern Componenten	Condensator Vereiste	Geen extern Condensator vereist

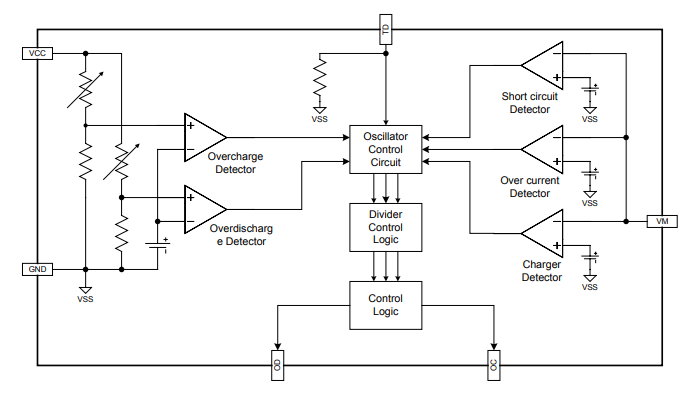

Hoe de DW01A batterijbeschermings-IC werkt

De DW01A werkt door de spanning en stroomstatus van de batterij in realtime te controleren.De interne detectoren voor overbelasting en overontlading vergelijken de accuspanning met vooraf ingestelde veiligheidslimieten.Wanneer de spanning het toegestane bereik overschrijdt, verzendt het IC een stuursignaal om het opladen of ontladen te stoppen.

De overstroom- en kortsluitdetectoren controleren op abnormale stroomstroming.Als de belasting te veel stroom trekt of als er kortsluiting optreedt, reageert de DW01A snel om het ontladingspad te onderbreken. De oscillator, delerlogica en de besturingslogica beheren de vertragingstijd in het IC.Dit voorkomt dat het beveiligingscircuit reageert op zeer korte spanningsdalingen of stroompieken die eigenlijk niet gevaarlijk zijn.

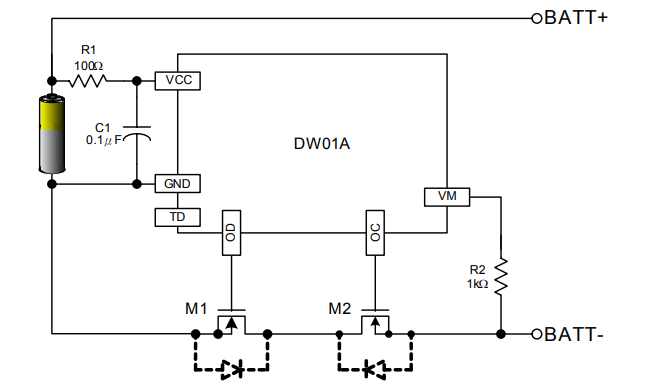

DW01A Typisch toepassingscircuit

In het typische circuit is de DW01A via de VCC- en GND-pinnen met de batterij verbonden.R1 en C1 helpen de detectielijn te stabiliseren, zodat het IC de batterijspanning betrouwbaarder kan lezen. De OC- en OD-pinnen sturen twee externe MOSFET's aan, M1 en M2.Deze MOSFET's fungeren als elektronische schakelaars voor de laad- en ontlaadpaden.Tijdens normaal gebruik blijven beide MOSFET's ingeschakeld, zodat er stroom kan stromen tussen de batterij en de belasting of oplader. Wanneer er een fout wordt gedetecteerd, verandert de DW01A de OC- of OD-uitgangsstatus om de bijbehorende MOSFET uit te schakelen.Hierdoor kan het circuit onveilig opladen, diepe ontlading, overstroom of kortsluiting voorkomen.

Timingdiagram van DW01A

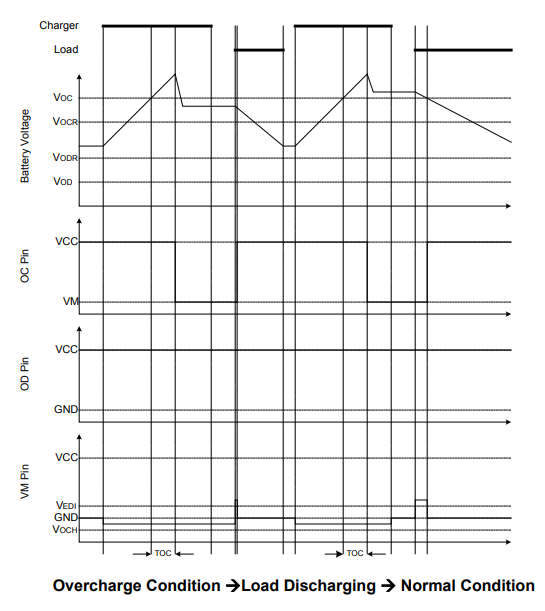

Het eerste timingdiagram toont de overbelastingsbeveiliging van de DW01A.Tijdens het opladen neemt de accuspanning geleidelijk toe.Wanneer de spanning het overbelastingsdetectieniveau (VOC) bereikt, start het IC de interne overbelastingsvertragingstimer (TOC).Als de spanning tijdens de vertragingsperiode boven deze drempel blijft, schakelt de DW01A de oplaad-MOSFET uit via de OC-pin om verder opladen te stoppen.Nadat de accuspanning is gedaald tot de overlaadspanning (VOCR), wordt de beveiligingsstatus opgeheven en wordt de normale werking hervat.

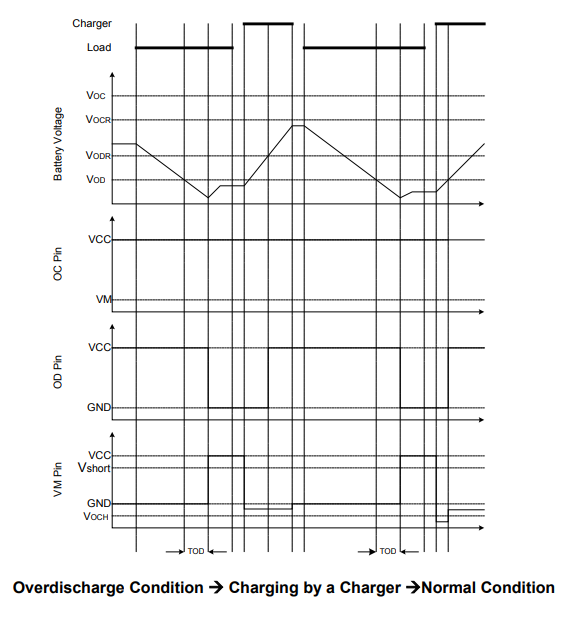

Het tweede timingdiagram legt de beveiligingssequentie voor overontlading uit.Terwijl de batterij een belasting voedt, neemt de spanning langzaam af.Zodra de spanning het detectieniveau voor overontlading (VOD) bereikt, start de interne vertragingstimer (TOD).Als de lage spanning gedurende de vertragingsperiode aanhoudt, schakelt de DW01A de ontladings-MOSFET uit met behulp van de OD-pin om een ​​diepe ontlading van de batterij te voorkomen.Wanneer een lader is aangesloten en de accuspanning boven de overontladingsvrijgavespanning (VODR) stijgt, herstelt het IC de normale werking.

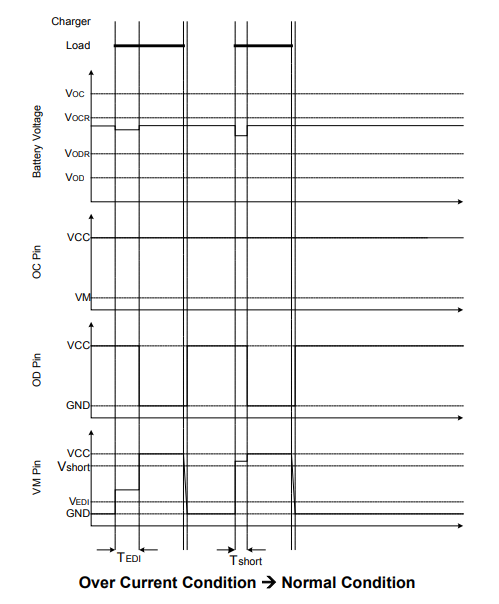

Het derde timingdiagram toont het gedrag van de overstroom- en kortsluitbeveiliging.Wanneer de ontlaadstroom plotseling te hoog wordt, stijgt de VM-pinspanning boven de overstroomdetectiedrempel (VEDI).De DW01A start vervolgens de overstroomvertragingstimer (TEDI).Als de abnormale stroom blijft bestaan, schakelt de IC de ontladings-MOSFET snel uit om de batterij en het externe circuit te beschermen.Tijdens een kortsluiting wordt de beschermingsreactie veel sneller, waarbij gebruik wordt gemaakt van de kortsluitvertragingstijd (Tshort) om de belasting onmiddellijk te ontkoppelen.

DW01A versus andere batterijbeschermings-IC's

Functie	DW01A	FS312F-G	AP9101	S8254A
Hoofdfunctie	Eencellig Li-ion/Li-Po-bescherming	Eencellig Li-ion-bescherming	Batterij bescherming met geïntegreerde MOSFET-opties	Hoge nauwkeurigheid batterij bescherming
Batterijondersteuning	1-cel Li-ion/Li-Po	1-cel Li-ion/Li-Po	1-cel Li-ion/Li-Po	1-cel Li-ion/Li-Po
Overbelasting Bescherming	Ja	Ja	Ja	Ja
Overmatige ontlading Bescherming	Ja	Ja	Ja	Ja
Overstroom Bescherming	Ja	Ja	Ja	Ja
Kortsluiting Bescherming	Ja	Ja	Ja	Ja
Externe MOSFET Vereist	Ja	Ja	Sommige versies nr	Ja
Typisch Overlaadspanning	4,30 V	4,30 V	4,28 V	4,30 V
Typisch Overontladingsspanning	2,50 V	2,40 V	2,50 V	2,50 V
Huidig Verbruik	Zeer laag (~3 µA)	Laag	Laag	Zeer laag
Bescherming Nauwkeurigheid	Goed	Standaard	Goed	Hoge precisie
Interne vertraging Circuit	Ja	Ja	Ja	Ja
Pakkettype	SOT-23-6	SOT-23-6	SOT-23-6/DFN	SOT-23-5/6
Circuit Complexiteit	Eenvoudig	Eenvoudig	Matig	Matig
Kosten	Zeer laag	Zeer laag	Middelmatig	Hoger
Gemeenschappelijk gebruik	TP4056-borden, macht banken	Lage kosten beschermingsplaten	Compacte batterij modules	Hoge betrouwbaarheid batterijpakketten
Beste voor	Algemene batterij bescherming	Budgetbatterij circuits	Compacte ontwerpen	Precisie batterijbeschermingssystemen

Belangrijke ontwerpoverwegingen bij gebruik van DW01A

• Gebruik de DW01A alleen voor eencellige lithium-ion- of lithium-polymeerbatterijen.

• Selecteer compatibele externe MOSFET's met een lage AAN-weerstand om warmte- en vermogensverlies te verminderen.

• Zorg ervoor dat de MOSFET-stroomsterkte hoger is dan de maximale belastingsstroom.

• Houd PCB-sporen kort en breed voor een betere stroomverwerking en minder spanningsverlies.

• Plaats de filtercondensator dicht bij de VCC- en GND-pinnen voor stabiele spanningsdetectie.

• Vermijd overmatige ruis op de CS- en VM-detectielijnen om valse triggering te voorkomen.

• Controleer of de spanning van de lader overeenkomt met de oplaadvereisten voor de batterij.

• Houd bij het kiezen van beschermingsdrempels rekening met de ontlaadstroom van de batterij.

• Overschrijd de IC-bedrijfsspannings- en temperatuurlimieten niet.

• Zorg voor een goed thermisch beheer voor toepassingen met hoge stroomsterkte.

• Voorkom omgekeerde batterijaansluiting om IC- en MOSFET-schade te voorkomen.

• Test overbelasting, overontlading en overstroombeveiliging tijdens circuitvalidatie.

• Vermijd het gebruik van beschadigde lithiumbatterijen of lithiumbatterijen van lage kwaliteit met het beveiligingscircuit.

• Volg de veilige omgang met lithiumbatterijen en de praktijken voor PCB-isolatie.

• Gebruik een hoogwaardig PCB-lay-outontwerp om de stabiliteit en betrouwbaarheid van de bescherming te verbeteren.

DW01A Toepassingen en gebruiksscenario's

Powerbanken

De DW01A wordt veel gebruikt in batterijbeschermingskaarten voor powerbanks om overbelasting, diepe ontlading en kortsluitschade in 18650 lithiumbatterijcellen te voorkomen.

TP4056 Oplaadmodules

Veel TP4056-laadkaarten combineren de DW01A met dubbele MOSFET's om batterijbeschermingsfuncties toe te voegen tijdens het opladen en ontladen.

Bluetooth-apparaten

Draagbare Bluetooth-luidsprekers, oordopjes en draadloze audioapparaten gebruiken de DW01A om de veiligheid en betrouwbaarheid van lithiumbatterijen te verbeteren.

Oplaadbare LED-producten

Oplaadbare zaklampen, noodlampen en LED-verlichtingsproducten gebruiken de DW01A om kleine lithiumbatterijpakketten te beschermen.

Draagbare consumentenelektronica

Het IC wordt vaak gebruikt in compacte batterijgevoede elektronica waarvoor batterijbeschermingscircuits met laag vermogen nodig zijn.

DIY-lithiumbatterijprojecten

De DW01A is populair in doe-het-zelf-elektronica- en batterijprojecten vanwege het eenvoudige externe circuit en de lage kosten.

IoT en ingebedde systemen

IoT-apparaten en embedded systemen met laag vermogen gebruiken de DW01A om de batterij veilig te laten werken tijdens continu gebruik.

Kleine oplaadbare gadgets

Draagbare ventilatoren, minitools, draagbare testers en kleine oplaadbare USB-apparaten bevatten vaak op DW01A gebaseerde beveiligingscircuits.

Eencellige lithiumbatterijpakketten

De DW01A is voornamelijk ontworpen voor eencellige lithium-ion- en lithium-polymeerbatterijbeschermingssystemen.

Conclusie

De DW01A batterij-IC is een goedkope oplossing voor het beschermen van eencellige lithium-ion- en lithium-polymeerbatterijen.Het helpt algemene batterijproblemen zoals overbelasting, overmatige ontlading, overstroom en kortsluiting te voorkomen.Met zijn kleine SOT-23-6-pakket, laag stroomverbruik, interne vertragingsregeling en eenvoudig extern circuitontwerp is hij eenvoudig te gebruiken in veel compacte producten op batterijen.

Veelgestelde vragen [FAQ]

1. Waarom heeft de DW01A externe MOSFET's nodig in plaats van de batterijstroom rechtstreeks te verwerken?

De DW01A is voornamelijk een bewakings- en besturings-IC, geen apparaat voor stroomverwerking.Externe MOSFET's worden gebruikt omdat ze veilig hogere laad- en ontlaadstromen kunnen verwerken met een lagere warmteontwikkeling.Dankzij dit ontwerp kan het beveiligingscircuit ook verschillende belastingstroomvereisten ondersteunen, afhankelijk van de geselecteerde MOSFET's.

2. Hoe voorkomt de DW01A het activeren van valse beveiliging tijdens tijdelijke spanningspieken?

De DW01A maakt gebruik van interne vertragingstijdcircuits voor detectie van overbelasting, overontlading en overstroom.Korte spanningspieken of plotselinge stroomveranderingen moeten gedurende een bepaalde vertragingstijd aanwezig blijven voordat de beveiliging wordt geactiveerd.Dit helpt onnodige uitschakelingen tijdens normaal batterijgebruik te voorkomen.

3. Waarom wordt de DW01A vaak gecombineerd met TP4056-oplaadmodules?

De TP4056 zorgt voornamelijk voor het opladen van de batterij, terwijl de DW01A batterijbeschermingsfuncties biedt.Door beide te combineren, kan het circuit veilig opladen ondersteunen en tegelijkertijd beschermen tegen overontlading, overstroom en kortsluiting.

4. Wat gebeurt er als het DW01A-beveiligingscircuit wordt verwijderd van een lithiumbatterijpak?

Zonder de DW01A kan de batterij kwetsbaar worden voor overladen, diepe ontlading, overmatige stroom of kortsluiting.Deze omstandigheden kunnen de levensduur van de batterij verkorten, oververhitting of zwelling van de batterij veroorzaken of zelfs veiligheidsrisico's met zich meebrengen.

5. Waarom is MOSFET-selectie belangrijk in een DW01A-beveiligingscircuit?

De MOSFET's bepalen hoeveel stroom de beveiligingskaart veilig aankan.Het gebruik van MOSFET's met een hoge AAN-weerstand kan overmatige hitte genereren en de efficiëntie verminderen, vooral bij batterijtoepassingen met hoge stroomsterkte.

6. Hoe detecteert de DW01A overstroom- en kortsluitingsomstandigheden?

Het IC bewaakt spanningsveranderingen over het CS-detectiepad.Wanneer de stroom te hoog wordt, overschrijdt de waargenomen spanning de interne drempel, waardoor de DW01A ter bescherming snel de ontladings-MOSFET uitschakelt.

7. Kan de DW01A worden gebruikt voor meercellige lithiumbatterijpakketten?

Nee. De DW01A is alleen ontworpen voor eencellige lithium-ion- of lithium-polymeerbatterijen.Meercellige batterijpakketten vereisen een geavanceerder batterijbeheer of meercellige beschermings-IC's.

8. Waarom gebruikt de DW01A afzonderlijke OC- en OD-controlepinnen?

De OC-pin regelt de oplaadbeveiliging, terwijl de OD-pin de ontlaadbeveiliging regelt.Door gebruik te maken van afzonderlijke besturingsuitgangen kan het IC zelfstandig laad- en ontlaadfouten nauwkeuriger beheren.
