Omgekeerde batterijbescherming voor circuits van batterijlader uitgelegd

Omgekeerde batterijaansluiting is een ernstig probleem in de circuits van batterijladers, omdat hierdoor de lader, de belasting, MOSFET's en nabijgelegen componenten kunnen worden beschadigd.Een eenvoudige diode- of basis-MOSFET-beveiligingsmethode kan werken voor normale circuits aan de belastingzijde, maar batterijladers zijn anders.In dit artikel wordt uitgelegd waarom fundamentele omgekeerde batterijbescherming niet voldoende is voor opladersystemen.Er worden ook twee betere ontwerpbenaderingen besproken: N-kanaal MOSFET-bescherming en P-kanaal MOSFET-bescherming.

Catalogus

Grenzen van traditionele omgekeerde batterijbescherming

Omgekeerde batterijbescherming is relatief eenvoudig in circuits die alleen een belasting voeden.In deze systemen wordt gewoonlijk een diode of MOSFET gebruikt om de stroom te blokkeren wanneer de batterij met de verkeerde polariteit is aangesloten.Hoewel deze methode goed werkt voor de basisstroomafgifte, brengen batterijladercircuits extra uitdagingen met zich mee omdat de batterij tweerichtingsstroom moet ondersteunen.Tijdens het opladen vloeit er stroom in de accu, en wanneer de externe ingangsstroom wordt verwijderd, moet de accu het systeem van stroom voorzien.

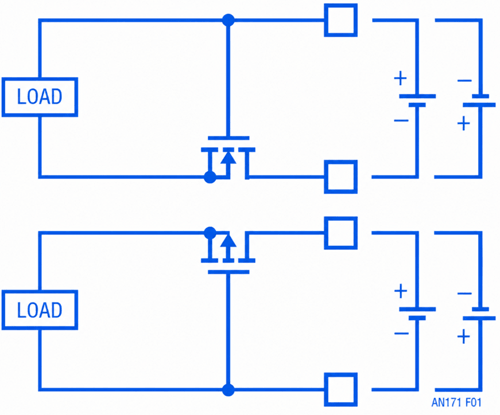

Afbeelding 2. Conventionele accu-omkeerbeveiliging voor ladingen

Zoals weergegeven in figuur 2 is een traditioneel MOSFET-gebaseerd beveiligingscircuit effectief voor standaard toepassingen aan de belastingzijde.Bij de juiste batterijpolariteit wordt de MOSFET ingeschakeld en biedt een geleidingspad met lage weerstand met een aanzienlijk lagere spanningsval en vermogensverlies vergeleken met conventionele diodebescherming.Als de batterij per ongeluk wordt omgedraaid, wordt de MOSFET uitgeschakeld en isoleert de belasting tegen de verkeerde polariteit.

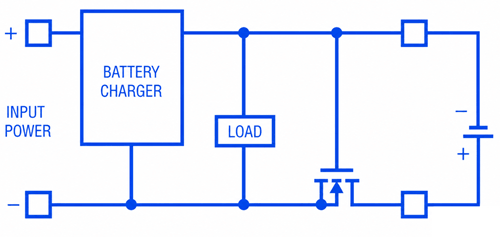

Afbeelding 3. Belastingbeveiligingscircuit met behulp van een enkele batterijlader

De beperking wordt duidelijker wanneer een batterijlader in het systeem wordt geïntegreerd, zoals geïllustreerd in Figuur 3 en Figuur 4. In op een lader gebaseerde ontwerpen kan de uitgang van de lader zelf onbedoeld voldoende poortspanning genereren om de beschermings-MOSFET opnieuw te activeren, zelfs als de batterij achterstevoren is aangesloten.In plaats van de fout te isoleren, kan de MOSFET weer stroom gaan geleiden.Onder deze omstandigheden kan de lader zich gedragen als een ontlader, waardoor de stroom in het omgekeerde batterijpad wordt gedwongen en overmatige vermogensdissipatie over de MOSFET ontstaat.

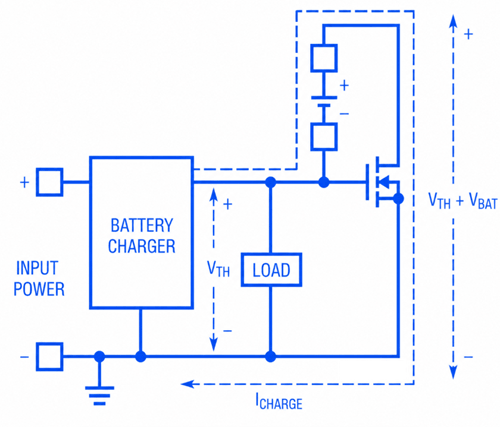

Afbeelding 4. Traditionele omgekeerde bescherming werkt niet in laadcircuits

Dit probleem is vooral belangrijk in moderne draagbare elektronica, batterijback-upsystemen, industriële apparatuur en toepassingen voor het opladen van lithiumbatterijen, waarbij hot-swapping en het plaatsen van actieve batterijen veel voorkomende bedrijfsomstandigheden zijn.Omgekeerde batterijfouten tijdens actief opladen kunnen grote transiënte stromen, thermische stress, MOSFET-oververhitting en mogelijke lader-IC-storingen genereren als het beveiligingscircuit niet correct is ontworpen.

In praktische toepassingen blijven traditionele methoden voor omgekeerde bescherming geschikt voor eenvoudige systemen die alleen laden, maar zijn ze vaak onvoldoende voor geavanceerde laderarchitecturen.Oplaadsystemen vereisen aanvullende detectie- en isolatiemechanismen die ongewenste MOSFET-reactivering tijdens omgekeerde batterijgebeurtenissen kunnen voorkomen.Om deze reden geavanceerder NMOS- en PMOS-beschermingtopologieën worden vaak gebruikt in moderne batterijladerontwerpen om de betrouwbaarheid, foutisolatie en systeemveiligheid te verbeteren.

NMOS omgekeerde batterijbescherming

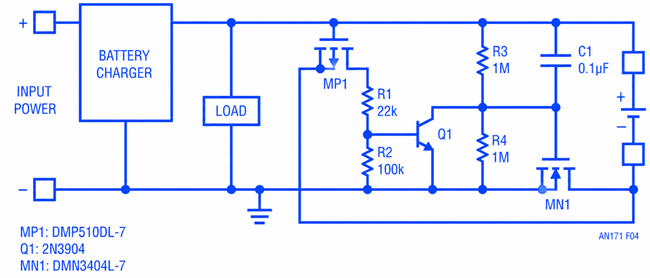

Eén verbeterde benadering maakt gebruik van een N-kanaal MOSFET-isolatiecircuit, weergegeven in figuur 5. In deze topologie wordt het NMOS-apparaat geïnstalleerd in het retourpad aan de lage kant tussen de batterij en het circuit van de lader/belasting.Het circuit is ontworpen om de normale laadwerking te ondersteunen, terwijl de accu snel wordt losgekoppeld als omgekeerde polariteit wordt gedetecteerd.

Om de nauwkeurigheid van de foutdetectie te verbeteren, bevat het circuit extra detectiecomponenten zoals MP1 en Q1.Tijdens een normale batterijaansluiting blijft de gate van MN1 op de juiste manier voorgespannen, waardoor er stroom kan stromen met een zeer laag geleidingsverlies.Wanneer de polariteit van de batterij echter wordt omgekeerd, detecteert MP1 de abnormale spanningstoestand en activeert Q1.Q1 trekt vervolgens snel de poort van MN1 laag, waardoor het NMOS-apparaat gedwongen wordt uit te schakelen en de oplader te isoleren van de omgekeerde batterij.

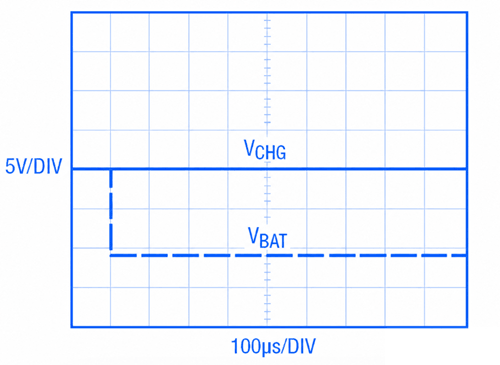

Afbeelding 6. Golfvorm van het NMOS-beveiligingscircuit met de oplader uitgeschakeld.

Figuur 6 demonstreert het circuitgedrag wanneer de lader is uitgeschakeld en er een omgekeerde accuconditie optreedt.De golfvorm laat zien dat de lader en de laadzijde geïsoleerd blijven van de negatieve accuspanning, wat bevestigt dat het beveiligingscircuit met succes de omgekeerde geleiding blokkeert voordat schadelijke stroom gevoelige componenten kan bereiken.

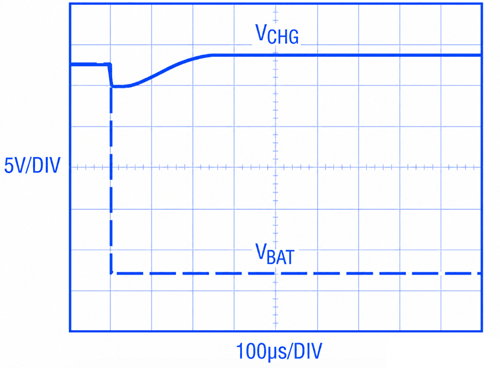

Figuur 7. Golfvorm van het NMOS-beveiligingscircuit terwijl de oplader is ingeschakeld.

Een meer veeleisende bedrijfsomstandigheden worden weergegeven in Figuur 7, waarbij de lader al actief is wanneer de omgekeerde accu is aangesloten.In dit scenario ondervindt de uitgangsspanning van de lader een tijdelijke verstoring omdat de uitgangscondensatoren een korte interactie hebben met de foutconditie.Het detectiecircuit reageert echter snel genoeg om het NMOS-pad uit te schakelen en de laadspanning veilig te laten herstellen.Dit onderstreept het belang van een snelle timing van de poortcontrole, stabiele detectiecircuits en een juiste selectie van de uitgangscondensator in echte ladersystemen.

De NMOS-aanpak biedt verschillende praktische voordelen bij toepassingen met hoge stroomsterkte.N-kanaal MOSFET's bieden over het algemeen een lagere RDS(aan), lager geleidingsverlies, betere thermische efficiëntie en lagere kosten in vergelijking met gelijkwaardige PMOS-apparaten.Deze kenmerken maken NMOS-beveiligingscircuits zeer geschikt voor hoogefficiënte batterijladers, elektrisch gereedschap, industriële batterijpakketten en draagbare elektronica waarbij het minimaliseren van de warmteontwikkeling belangrijk is.

NMOS-beveiligingscircuits zijn echter doorgaans complexer omdat ze extra detectie- en poortbesturingscircuits vereisen.Ontwerpers moeten ook het transiënte gedrag tijdens het hot-swapping van de batterij, de opstartvolgorde en de herstelomstandigheden van de oplader zorgvuldig evalueren.Slecht geoptimaliseerde gate-timing kan nog steeds tijdelijke foutstromen of onstabiel schakelgedrag veroorzaken bij snelle plaatsing van de batterij.

In praktische laderontwerpen wordt vaak de voorkeur gegeven aan de NMOS-topologie wanneer efficiëntie, thermische prestaties en hoge stroomsterkte de primaire ontwerpprioriteiten zijn.

PMOS omgekeerde batterijbescherming

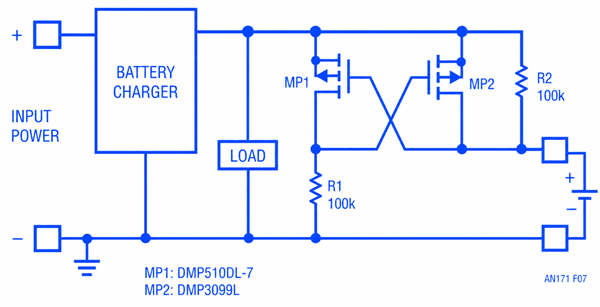

Een andere veelgebruikte oplossing maakt gebruik van een P-kanaal MOSFET-beschermingstopologie, weergegeven in figuur 8. In dit ontwerp werkt MP2 als de primaire MOSFET, terwijl MP1 functioneert als het detectieapparaat voor omgekeerde batterijen.Bij de juiste batterijpolariteit blijft de PMOS-doorlaattransistor ingeschakeld en is een normale laad- en laadstroom mogelijk.Als de batterij achterstevoren is aangesloten, detecteert MP1 de omgekeerde toestand en schakelt MP2 uit, waardoor wordt voorkomen dat tegenstroom de lader en het systeemcircuit bereikt.

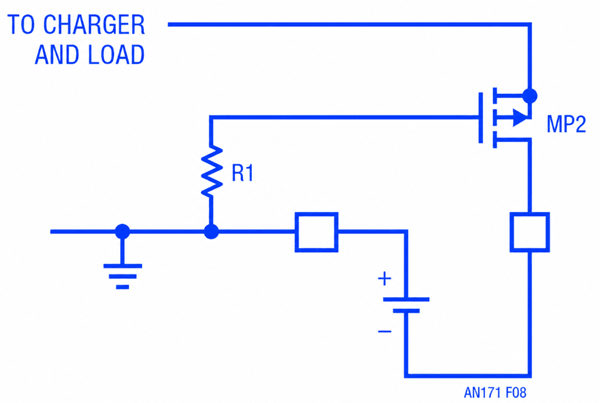

Figuur 9. PMOS-circuit toont het cascode-effect tijdens omgekeerde batterijbescherming.

Een belangrijk voordeel van de PMOS-topologie wordt gedemonstreerd in Figuur 9. Vanwege het inherente isolatiegedrag aan de hoge kant van de PMOS-structuur is het minder waarschijnlijk dat de lader en de belasting grote negatieve spanningsschommelingen ervaren tijdens omgekeerde batterijgebeurtenissen.Deze eigenschap maakt het PMOS-ontwerp van nature veiliger in sommige batterijladersystemen, vooral in toepassingen waarbij de bescherming van gevoelige analoge circuits, microcontrollers of communicatie-interfaces van cruciaal belang is.

De PMOS-benadering vereenvoudigt ook de implementatie van gate-drives, omdat high-side-besturing vaak kan worden bereikt met minder ondersteunende componenten in vergelijking met op NMOS gebaseerde ontwerpen.Dit kan de algehele complexiteit van de circuits verminderen en de PCB-indeling in compacte, op batterijen werkende apparaten vereenvoudigen.

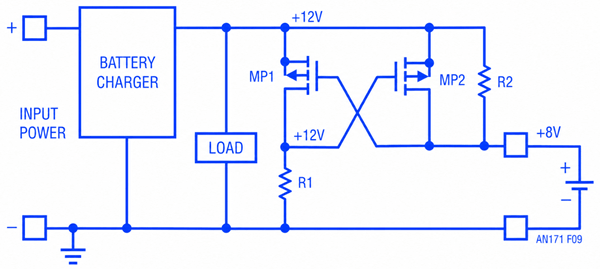

Figuur 10. PMOS-beveiligingscircuit toont mogelijke blokkeringsomstandigheden tijdens bedrijf.

Ondanks deze voordelen heeft het PMOS-ontwerp operationele beperkingen waarmee zorgvuldig rekening moet worden gehouden.Figuur 10 illustreert een mogelijke foutconditie waarbij de laderuitgang al actief is voordat een batterij met een lagere spanning is aangesloten.Onder deze omstandigheden kan het detectiecircuit het spanningsverschil ten onrechte interpreteren als een omgekeerde verbinding en de doorlaat-MOSFET uitgeschakeld houden, ook al is de polariteit van de batterij correct.Dit gedrag kan ervoor zorgen dat het opladen niet goed start in bepaalde situaties waarbij de batterij wordt vervangen of wanneer de batterij wordt vervangen.

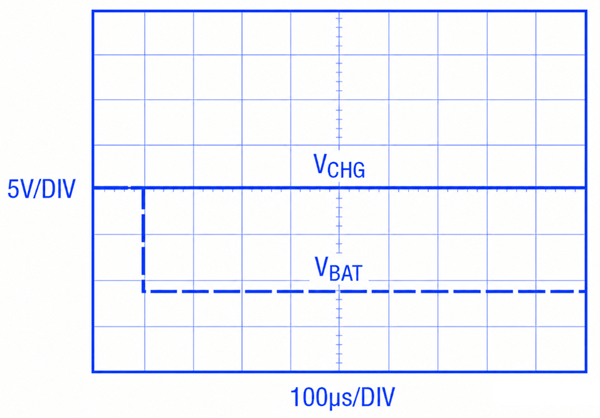

Figuur 11. Golfvorm van het PMOS-beveiligingscircuit met de oplader uitgeschakeld.

Figuur 11 toont het systeemgedrag wanneer de lader uitgeschakeld is tijdens een omgekeerde accugebeurtenis.Het PMOS-circuit isoleert de lader en belasting met succes tegen blootstelling aan negatieve spanning.Figuur 12 demonstreert de toestand waarin de lader werkt, waarbij de spanning van de lader kortstondig daalt tijdens de foutgebeurtenis voordat het beveiligingscircuit de stabiele werking herstelt en de omgekeerde geleiding blokkeert.

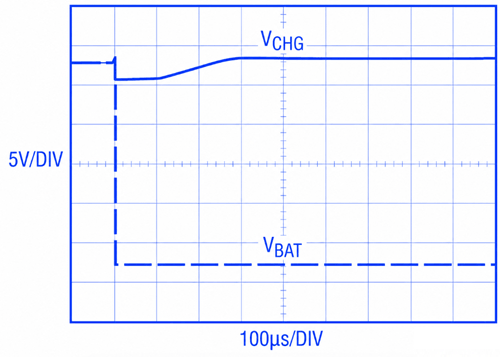

Afbeelding 12. PMOS-beveiligingscircuitgolfvorm terwijl de oplader normaal werkt.

Voor batterijsystemen met een hogere spanning is extra poortbescherming noodzakelijk omdat MOSFET-poortoxidewaarden gemakkelijk kunnen worden overschreden tijdens transiënte omstandigheden.Figuur 13 presenteert een implementatie met een hogere spanning waarin zenerdiodes en stroombeperkende componenten zijn verwerkt om de MOSFET-poorten te beschermen tegen overmatige poort-naar-bron-spanningsstress.Deze extra beschermingselementen verbeteren de betrouwbaarheid van gestapelde batterijsystemen, industriële batterijpakketten en meercellige oplaadplatforms.

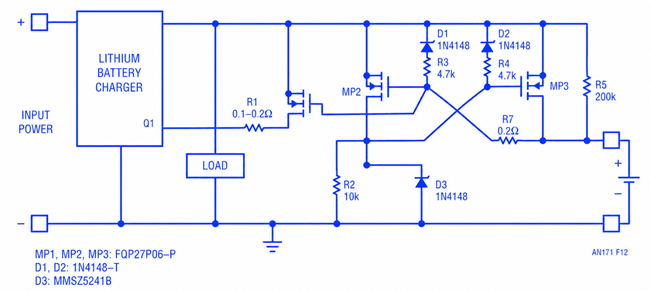

Figuur 13. Beveiligingscircuit tegen omgekeerde batterij met hogere spanning met behulp van PMOS-transistors en Zenerdiodes.

In daadwerkelijke toepassingen worden PMOS-beveiligingscircuits doorgaans geselecteerd voor systemen die prioriteit geven aan eenvoud, eenvoudigere besturingsimplementatie en verbeterd negatief spanningsisolatiegedrag.PMOS-apparaten vertonen echter doorgaans een hogere geleidingsweerstand en een groter vermogensverlies in vergelijking met gelijkwaardige NMOS-apparaten, vooral bij toepassingen met hoge stroomsterkte.

Over het geheel genomen bieden NMOS-beschermingsontwerpen doorgaans een betere efficiëntie, lager thermisch verlies en sterkere prestaties bij hoge stromen, terwijl PMOS-ontwerpen een eenvoudiger implementatie bieden en natuurlijk verbeterde sperspanningsisolatiekarakteristieken.De meest geschikte oplossing hangt af van factoren zoals accuspanning, laadarchitectuur, transiëntgedrag, thermische vereisten, MOSFET-waarden, systeemkosten en hot-swap-bedrijfsomstandigheden.

Ontwerpuitdagingen en componentselectie

Het ontwerpen van een omgekeerde batterijbeschermingsschakeling gaat niet alleen over het stoppen van tegenstroom.Het circuit moet ook snel genoeg reageren tijdens hot-swapping, spanningsstress overleven en voorkomen dat er tijdens het opladen overmatige hitte ontstaat.

Een belangrijke factor is de MOSFET-spanningswaarde.In NMOS-ontwerpen moet de MOSFET zowel de batterijspanning als de poortbronspanning veilig verwerken.Bij PMOS-ontwerpen zijn de eisen vaak veeleisender omdat sommige transistors tijdens omgekeerde omstandigheden bijna het dubbele van de batterijspanning kunnen ervaren.Het kiezen van MOSFET's met onvoldoende VGS- of VDS-ratings kan het circuit permanent beschadigen.

Een andere belangrijke factor is de MOSFET-aan-weerstand (R_DS(aan)).Een lagere weerstand vermindert vermogensverlies en warmteontwikkeling tijdens het opladen.Dit is de reden waarom NMOS-apparaten doorgaans de voorkeur hebben in toepassingen met hoge stroomsterkte.Het gebruik van zeer kleine MOSFET's met lage weerstand kan echter de kosten verhogen en een beter thermisch beheer vereisen.

Je moet ook rekening houden met de belang van condensatorselectie .Zuiver keramische condensatoren kunnen tijdens hot-swapping een grote spanningsoverschrijding veroorzaken, omdat hun capaciteit aanzienlijk verandert met de spanning.Het combineren van keramische condensatoren met aluminiumpolymeer- of elektrolytische condensatoren helpt de stabiliteit te verbeteren en gevaarlijke transiënte pieken tijdens batterijverbindingsgebeurtenissen te verminderen.

Poortbedieningscomponenten zoals weerstanden, transistors en zenerdiodes zijn even belangrijk.Ze helpen de MOSFET-schakelsnelheid te regelen, valse triggering te voorkomen en gevoelige poortaansluitingen te beschermen tegen overspanning.De juiste componentafmetingen verbeteren de betrouwbaarheid van de bescherming, vooral in auto-, industriële en batterijback-upsystemen.

NMOS versus PMOS-beschermingsvergelijking

Zowel NMOS- als PMOS-beveiligingscircuits lossen het omgekeerde batterijprobleem op, maar gedragen zich anders in echte toepassingen.

De NMOS-benadering biedt betere elektrische prestaties omdat N-kanaal MOSFET's doorgaans een lagere weerstand en een beter stroomverwerkingsvermogen hebben.Dit vermindert de vermogensdissipatie en verbetert de laadefficiëntie.Het nadeel is dat het circuit complexer wordt omdat er extra detectie- en poortbesturingscircuits nodig zijn om de MOSFET snel uit te schakelen tijdens omgekeerde batterijgebeurtenissen.

De PMOS-aanpak maakt gebruik van een eenvoudigere topologie en voorkomt op natuurlijke wijze een sterke negatieve spanningsoverdracht naar de lader en belasting.Dit maakt het ontwerp gemakkelijker te begrijpen en in veel systemen te implementeren.PMOS-transistors hebben echter over het algemeen een hogere weerstand, hogere kosten en een lagere geleidbaarheid dan gelijkwaardige NMOS-apparaten.

Een ander belangrijk verschil is het foutgedrag.NMOS-circuits zijn voornamelijk afhankelijk van snelle detectie en uitschakeltiming.PMOS-circuits kunnen daarentegen speciale grendel- of blokkeertoestanden ervaren onder bepaalde opstartomstandigheden van de lader.Daarom moeten PMOS-systemen vaak zorgvuldig worden getest tijdens het hot-pluggen van de oplader en het hot-swappen van de batterij.

In praktische toepassingen:

• NMOS-ontwerpen hebben doorgaans de voorkeur voor hoogefficiënte laders, systemen met hoge stroomsterkte en toepassingen waarbij een laag vermogensverlies van cruciaal belang is.

• PMOS-ontwerpen worden vaak geselecteerd voor eenvoudigere systemen met een laag tot gemiddeld vermogen, waarbij gemakkelijkere omgekeerde isolatie belangrijker is dan maximale efficiëntie.

Beide benaderingen kunnen betrouwbare omgekeerde batterijbescherming bieden als ze op de juiste manier zijn ontworpen, getest en afgestemd op het gedrag van de batterijlader.

Conclusie

Omgekeerde batterijbescherming in ladercircuits heeft meer zorg nodig dan eenvoudige belastingbescherming, omdat de lader de MOSFET per ongeluk weer kan inschakelen tijdens een fout.NMOS-ontwerpen bieden minder verliezen en een betere efficiëntie, terwijl PMOS-ontwerpen eenvoudiger en beter zijn in het blokkeren van negatieve spanning.De beste keuze hangt af van de spanning, stroom, MOSFET-waarden en hot-swap-gedrag.Een goed beveiligingscircuit houdt de oplader veiliger en betrouwbaarder.

Veelgestelde vragen [FAQ]

1. Waarom kan omgekeerde batterijbescherming moeilijker worden in hot-swappable batterijsystemen?

Hot-swappable systemen veroorzaken plotselinge spannings- en stroomveranderingen wanneer de batterij wordt aangesloten terwijl de stroom al actief is.Tijdens deze korte overgang kunnen MOSFET's kortstondig grote stroom geleiden voordat het beveiligingscircuit reageert.Als de detectie- en uitschakelreactie te traag is, kan de MOSFET oververhit raken of kan de laadspanning tijdelijk wegvallen.

2. Waarom gebruiken sommige omgekeerde batterijbeveiligingscircuits zowel PMOS- als NMOS-transistors samen?

Door beide typen transistoren te gebruiken, kan het circuit de voordelen van elk apparaat combineren.NMOS-transistors bieden doorgaans een lagere weerstand en een betere efficiëntie, terwijl PMOS-transistors spanningsisolatie en poortcontrole kunnen vereenvoudigen.Hybride ontwerpen worden vaak gebruikt in geavanceerde laders om zowel de efficiëntie als de betrouwbaarheid van de bescherming te verbeteren.

3. Hoe beïnvloedt de oriëntatie van de MOSFET-lichaamsdioden de prestaties van de omgekeerde batterijbescherming?

Elke MOSFET bevat een interne lichaamsdiode die onbedoeld stroom kan laten stromen als de transistor verkeerd is geïnstalleerd.Een juiste MOSFET-oriëntatie is van cruciaal belang omdat de lichaamsdiode een tijdelijk stroompad kan creëren, zelfs als de MOSFET is uitgeschakeld.Ontwerpers positioneren de MOSFET zorgvuldig om ervoor te zorgen dat de tegenstroom geblokkeerd blijft tijdens foutcondities.

4. Waarom is thermisch beheer belangrijk in omgekeerde batterijbeveiligingscircuits?

Zelfs korte omgekeerde batterijgebeurtenissen kunnen een hoge vermogensdissipatie in de MOSFET veroorzaken.Overmatige hitte kan de transistor, nabijgelegen PCB-sporen of componenten van de lader beschadigen.Een goed PCB-koperoppervlak, de juiste MOSFET-afmetingen en paden met lage weerstand helpen de temperatuurstijging te verminderen en de betrouwbaarheid op lange termijn te verbeteren.

5. Waarom zijn auto- en industriële systemen gevoeliger voor omgekeerde batterijproblemen?

Auto- en industriële systemen werken vaak op hogere stroomniveaus en ervaren frequente verbindingsveranderingen, trillingen en elektrische ruis.Een omgekeerde batterijgebeurtenis in deze omgevingen kan grote stootstromen genereren die controllers, voedingen en communicatiecircuits beschadigen.Daarom vereisen deze systemen meestal sterkere en snellere beschermingsontwerpen.

6. Hoe kan omgekeerde batterijbescherming de oplaadsnelheid van de batterij beïnvloeden?

Beschermings-MOSFET's voegen enige weerstand toe tussen de oplader en de batterij.Als de weerstand te hoog is, gaat een deel van de laadspanning verloren over de MOSFET, waardoor de laadefficiëntie afneemt en de oplaadtijd toeneemt.Dit wordt duidelijker tijdens laadfasen met constante spanning, waarbij nauwkeurige spanningsregeling belangrijk is.

7. Waarom bevatten sommige omgekeerde batterijbeveiligingscircuits zenerdiodes?

Zenerdiodes helpen de MOSFET-poort te beschermen tegen overmatige spanningsstress.Tijdens hot-swapping of foutcondities kan de gate-to-source-spanning stijgen tot voorbij de veilige limiet van de MOSFET.De Zenerdiode klemt de spanning op een veiliger niveau en voorkomt permanente poortoxideschade.
