Varactor Diode Structuur, Werking, & RF Toepassingen Gids

Een varactor diode is een speciaal type halfgeleider diode die wordt gebruikt in elektronische circuits waar aanpasbare capacitantie vereist is voor afstemming en frequentiecontrole. Het biedt een compacte en efficiënte manier om het circuitgedrag elektronisch aan te passen zonder gebruik te maken van mechanische componenten. In tegenstelling tot standaard diodes die worden gebruikt voor gelijkrichting, zijn varactor diodes specifiek ontworpen voor gecontroleerde capacitantievariatie, waardoor ze een belangrijk component zijn in moderne draadloze en hoge frequentie elektronica. Dit artikel zal het werkingsprincipe, de interne structuur, belangrijke specificaties, verschillende types, toepassingen en prestatiekenmerken van varactor diodes bespreken.

Catalogus

Hoe Werkt een Varactor Diode?

Een varactor diode is een spanningsgestuurd capacitor dat specifiek is ontworpen om te werken in omgekeerde bias modus. In tegenstelling tot een standaard diode die wordt gebruikt voor gelijkrichting, is de belangrijkste functie niet om stroom te geleiden, maar om de capacitantie te variëren op basis van de toegepaste omgekeerde spanning. Dit maakt het een sleutelcomponent in RF afstemming, frequentiecontrole en communicatiesystemen.

Binnenin het apparaat vormen de P-type en N-type gebieden een PN-junctie. Wanneer omgekeerde bias wordt toegepast, ontstaat er een verarmingsgebied tussen deze twee gebieden. Dit verarmingsgebied gedraagt zich als een effectieve diëlektrische laag, terwijl de P- en N-gebieden functioneren als capacitorplaten. Als gevolg hiervan gedraagt de varactor diode zich als een capacitor waarvan de waarde verandert met de spanning.

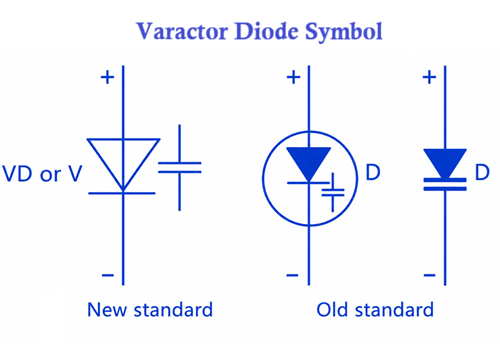

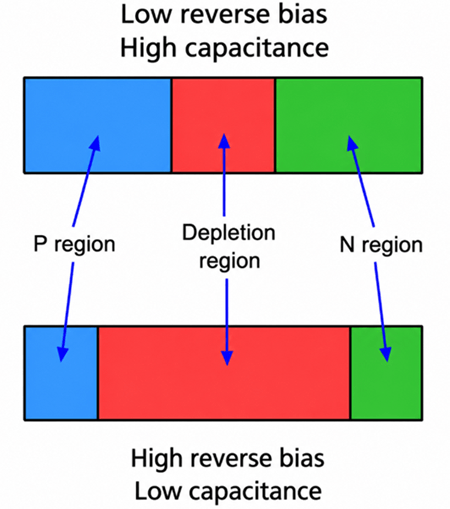

Omgekeerde Bias en Verarmingsgebied

Voor een goede werking moet een varactor diode altijd omgekeerd gebiased zijn. In deze toestand is de stroomtoevoer minimaal en controleert de toegepaste spanning direct de breedte van het verarmingsgebied.

Wanneer de omgekeerde spanning laag is, wordt het verarmingsgebied smal, wat betekent dat de effectieve afstand tussen de ladingsgebieden klein is en de capacitantie hoog is. Naarmate de omgekeerde spanning toeneemt, wordt het verarmingsgebied breder, waardoor de scheiding toeneemt en de capacitantie afneemt. Deze inverse relatie tussen spanning en capacitantie is het kernwerkingsprincipe van het apparaat.

Capaciteit–Spanning Relatie en Formule

De relatie tussen capacitantie en omgekeerde bias spanning is niet-lineair en kan worden beschreven met de standaard varactor diode vergelijking:

Waar:

• C(V) = capacitantie bij toegepaste omgekeerde spanning

• C₀ = nul-bias junctie capacitantie

• V = toegepaste omgekeerde bias spanning

• Vf = ingebouwde junctiepotentiaal

• n = gradingcoëfficiënt (typisch 0.3 tot 0.5, afhankelijk van het type diode)

Voor een abrupte junctievactor is de waarde van n ≈ 1/2, terwijl hyperabrupte vactors verschillende waarden hebben die een steilere capacitantieverandering produceren.

Deze vergelijking verklaart waarom de capacitantie snel afneemt bij lagere spanningen en geleidelijker bij hogere spanningen, zoals weergegeven in typische C-V karakteristieken.

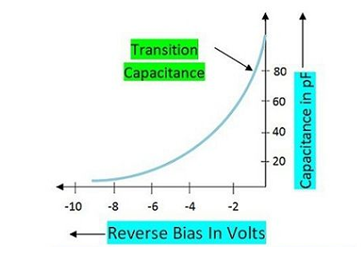

Hoe omgekeerde spanning de capacitantie verandert

Hoe verandert de capacitantie van een vactordiode naarmate de omgekeerde bias-spanning toeneemt? Zoals weergegeven in de grafiek, is de capacitantie het hoogst bij lage omgekeerde spanning en neemt deze geleidelijk af naarmate de omgekeerde spanning negatiever wordt. Deze relatie is fundamenteel voor de werking van vactordiodes als spanningsgestuurde condensatoren in RF- en communicatieschakelingen.

Dit gedrag vindt plaats omdat de uitsluitingszone binnen de PN-junctie fungeert als de diëlektricum van een condensator. Wanneer een omgekeerde bias wordt toegepast, vormt de uitsluitingszone zich tussen de P-type- en N-type-materialen. Bij lage omgekeerde spanning is de uitsluitingszone smal, wat betekent dat de effectieve afstand tussen de ladingsgebieden klein is, wat resulteert in een hogere capacitantie. Naarmate de omgekeerde spanning toeneemt, verbreedt de uitsluitingszone, waardoor de scheiding toeneemt en de capacitantie afneemt.

Zoals duidelijk weergegeven in de afbeelding, is de capacitantie-respons niet-lineair, wat betekent dat deze niet met een constante snelheid afneemt, maar een gebogen overgangsprofiel volgt. Deze eigenschap is essentieel voor frequentietuningtoepassingen, waar kleine spanningsveranderingen gecontroleerde verschuivingen in capacitantie kunnen produceren.

Deze spanningsafhankelijke capacitantie stelt schakelingen in staat om het afstemgedrag elektronisch aan te passen zonder mechanische componenten. In plaats van een variabele condensator te gebruiken, wordt een DC-controlespanning op de vactordiode toegepast.

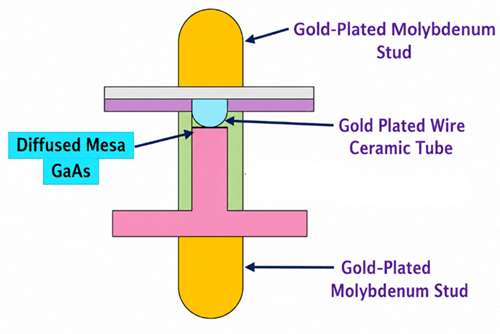

Interne structuur van een vactordiode

De onderstaande afbeelding toont de interne constructie van een mesa-type Gallium Arsenide (GaAs) vactordiode. Een vactordiode is speciaal ontworpen om een gecontroleerde verandering in capacitantie te bieden wanneer deze onder omgekeerde bias werkt. De constructie is geoptimaliseerd om stabiele capacitantiekenmerken bij hoge frequenties te bereiken.

• Gediffundeerde Mesa GaAs-junctie - In het midden van het apparaat bevindt zich de gediffundeerde mesa GaAs-junctie, die de actieve regio van de vactordiode vormt. Deze PN-junctie is waar de uitsluitingszone zich ontwikkelt wanneer de omgekeerde spanning wordt toegepast. Naargelang de omgekeerde spanning verandert, verandert de breedte van de uitsluitingszone, wat leidt tot variaties in de junctiecabacitatie. Gallium Arsenide (GaAs) wordt vaak gebruikt in toepassingen met hoge frequenties en microgolf vanwege de uitstekende elektrische prestaties en lage parasitaire verliezen.

• Vergulde Draad - De vergulde draad biedt de elektrische verbinding tussen de halfgeleider-junctie en de externe terminal. Goud wordt vaak gebruikt omdat het een lage elektrische weerstand, uitstekende geleidbaarheid en hoge weerstand tegen corrosie biedt. Dit helpt om betrouwbare elektrische prestaties in de loop van de tijd te behouden.

• Keramische Buis - De keramische buis fungeert als een isolerende en ondersteunende structuur voor de interne componenten. Het biedt mechanische stabiliteit en elektrische isolatie terwijl het de halfgeleider-junctie beschermt tegen omgevingsfactoren zoals vocht, besmetting en mechanische belasting.

• Vergulde Molybdeen Studs - De bovenste en onderste terminals zijn vergulde molybdeen studs. Deze studs dienen als de externe elektrische verbindingen van de diode. Molybdeen wordt gekozen omdat de thermische uitzettings eigenschappen compatibel zijn met halfgeleidermaterialen, wat helpt om mechanische spanning tijdens temperatuurveranderingen te verminderen. De vergulding verbetert de geleidbaarheid en beschermt het oppervlak tegen oxidatie.

De halfgeleider-junctie is gemonteerd tussen de metalen studs en is verbonden via de verbindingsdraad. Wanneer er een omgekeerde bias-spanning over de terminals wordt aangelegd, vormt zich een uitsluitingszone binnen de junctie. De P-type en N-type regio's fungeren als condensatorplaten, terwijl de uitsluitingszone als dieëlektricum fungeert. Door de omgekeerde spanning te wijzigen, verandert de capacitantie van de diode, waardoor de vactordiode functioneert als een spanningsgestuurde condensator.

Belangrijke elektrische specificaties

Bij het selecteren van een vactordiode bepalen verschillende elektrische parameters de afstem-prestaties, frequentiebereik, efficiëntie en geschiktheid voor een specifieke RF- of microgolftoepassing.

Capacitantie Bereik

Het capacitantiebereik geeft de minimale en maximale capacitantie aan die de vactordiode kan bieden binnen zijn gespecificeerde omgekeerde spanningsbereik.

Typische waarden:

• Lage-capacitantie RF-vactors: 0.3 pF tot 10 pF

• Algemene afstembare vactors: 2 pF tot 100 pF

• Hoge-capacitantie afstembare vactors: 20 pF tot 500 pF

• Speciale toepassingen: tot 1000 pF

Een breder capacitantiebereik staat over het algemeen een groter stembereik toe in oscillatoren en resonante circuits.

Afstemratio

De afstemratio beschrijft hoeveel de capacitantie verandert tussen de minimale en maximale bedrijfsvoltages.

Afstemratio = Maximale capacitantie ÷ Minimale capacitantie

Typische waarden:

• Standaard abrupte juncties varactoren: 2:1 tot 5:1

• Hyperabrupt varactoren: 5:1 tot 15:1

• Gespecialiseerde microgolf varactoren: tot 20:1

Hogere afstemratios bieden een grotere frequentieaanpassingscapaciteit.

Omgekeerde doorslagspanning

De omgekeerde doorslagspanning specificeert de maximale omgekeerde spanning die kan worden toegepast voordat de junction begint sterk te geleiden.

Typische waarden:

• Laagspanningsvaractoren: 8 V tot 20 V

• Algemeen bruikbare varactoren: 20 V tot 50 V

• Hoogspanningsafstemvaractoren: 50 V tot 150 V

Ontwerpers werken doorgaans ver onder de doorbraakrating van de diode voor betrouwbaarheid.

Kwaliteitsfactor (Q-factor)

De Q-factor meet hoe efficiënt de varactor energie opslaat in vergelijking met de energie die het verliest.

Typische waarden:

• Standaard RF varactoren: 50 tot 200

• Hoogwaardige RF varactoren: 200 tot 500

• Microgolf varactoren: 500 tot 2000+

Hogere Q-waarden zorgen voor lagere verliezen en betere prestaties in oscillatoren, filters en resonante circuits.

Serieweerstand

Serieweerstand, vaak Rs genoemd, vertegenwoordigt de interne weerstand van de diode.

Typische waarden:

• Microgolf varactoren: 0,1 Ω tot 2 Ω

• RF afstemvaractoren: 1 Ω tot 10 Ω

• Algemeen bruikbare apparaten: tot 20 Ω

Lagere serieweerstand verbetert de Q-factor en vermindert energieverlies.

Capacitantie-tolerantie

Capacitantie-tolerantie geeft aan hoe nauwkeurig de werkelijke capacitantie overeenkomt met de gespecificeerde waarde.

Typische waarden:

• Precisie varactoren: ±2% tot ±5%

• Standaard varactoren: ±10%

• Algemeen bruikbare apparaten: ±20%

Strengere toleranties zijn gewenst in frequentiegevoelige circuits.

Bedrijfsfrequentiebereik

Varactor diodes zijn voornamelijk ontworpen voor RF- en microgolftoepassingen.

Typische bereiken

• AM/FM radio afstemming: 500 kHz tot 200 MHz

• VHF/UHF systemen: 30 MHz tot 3 GHz

• Cellulaire en draadloze systemen: 800 MHz tot 6 GHz

• Microgolf en radar systemen: 6 GHz tot 100 GHz+

De maximale bruikbare frequentie hangt af van de parasieten in de behuizing van de diode, de capacitantie waarde en de Q-factor.

Temperatuurstabiliteit

Temperatuurstabiliteit beschrijft hoeveel de capacitantie verandert met temperatuur.

Typische bedrijfs-temperatuurbereiken:

• Commercieel niveau: 0°C tot +70°C

• Industrieel niveau: −40°C tot +85°C

• Uitgebreid industrieel niveau: −55°C tot +125°C

Typieke capacitantie temperatuurcoëfficiënt:

• 50 ppm/°C tot 1000 ppm/°C, afhankelijk van de constructie van het apparaat en de materialen.

Soorten Varactor Diodes

Abrupte Junction Varactor Diodes

Abrupte junctie varactor diodes gebruiken een scherp gedefinieerde PN-junctie met een relatief plotselinge verandering in dopingconcentratie. Hun capacitantie verandert geleidelijk naarmate de omgekeerde spanning toeneemt, maar het stembereik is meestal gematigd. Een typische abrupte junctie varactor kan een afstemratio van ongeveer 2:1 tot 5:1 bieden, met capacitantie waarden die meestal variëren van 1 pF tot 200 pF.

Hyperabrupt Junction Varactor Diodes

Hyperabrupt junctie varactor diodes gebruiken een speciaal gegradueerd dopingprofiel dat het mogelijk maakt dat de capacitantie sterker verandert met de omgekeerde spanning. Dit geeft hen een veel breder stembereik dan abrupte junctietypes. Hun afstemratio ligt typisch rond 5:1 tot 15:1, en sommige gespecialiseerde apparaten kunnen hoger gaan. Capacitantie waarden variëren vaak van ongeveer 0,5 pF tot 100 pF.

Silicon Varactor Diodes

Silicium varactor diodes zijn het meest voorkomende type dat wordt gebruikt in commerciële RF-circuits. Ze zijn betaalbaar, stabiel en overal beschikbaar in veel capacitantie- en spanningswaarden. Typische silicium varactoren kunnen capacitantie waarden hebben van 1 pF tot 500 pF, omgekeerde doorslagspanningen van 8 V tot 100 V en bedrijfsfrequenties van honderden kHz tot enkele GHz, afhankelijk van de behuizing en het apparaatontwerp.

Gallium Arsenide Varactor Diodes

Gallium Arsenide, of GaAs, varactor diodes zijn ontworpen voor hogere frequentie en microgolftoepassingen. GaAs biedt betere hoogfrequentieprestaties dan standaard silicium omdat het een hogere elektronenmobiliteit en lagere parasitaire verliezen heeft. Deze varactoren werken vaak van ongeveer 1 GHz tot meer dan 100 GHz, afhankelijk van de apparaatstructuur. Ze hebben meestal lage capacitantie waarden, vaak onder 10 pF, en een lage serieweerstand voor een betere Q-factor.

Dual Varactor Diodes

Dual varactor diodes bevatten twee gematchte varactor diodes in één behuizing. Deze structuur helpt de capaciteit matching en tracking nauwkeurigheid tussen de twee juncties te verbeteren. Typische capacitiewaarden kunnen variëren van 2 pF tot 50 pF per diode, afhankelijk van het model. Dual varactors zijn nuttig wanneer twee afstem-elementen samen moeten veranderen met dezelfde regelspanning.

High-Q Varactor Diodes

High-Q varactor diodes zijn ontworpen voor laag verlies en hoge energie-efficiëntie in resonante circuits. De Q-factor toont aan hoe goed de diode energie opslaat in vergelijking met hoeveel energie deze verliest. Standaard RF varactors kunnen Q-waarden hebben van ongeveer 50 tot 200, terwijl high-Q varactors 200 tot 2000 of hoger kunnen bereiken bij gespecificeerde testfrequenties. Deze apparaten hebben meestal een lage serieweerstand, vaak onder 1 Ω tot 5 Ω.

Microwave Varactor Diodes

Microwave varactor diodes zijn gemaakt voor circuits die werken op microgolf- en millimetergolffrequenties. Ze hebben meestal zeer kleine capacitiewaarden, vaak van 0,1 pF tot 10 pF, om parasitaire effecten bij hoge frequenties te verminderen. Hun werkbereik kan variëren van ongeveer 3 GHz tot 100 GHz of meer, afhankelijk van de behuizing en het materiaal.

Tuning Varactor Diodes

Tuning varactor diodes zijn algemene varactors die worden gebruikt voor elektronische frequentieaanpassing. Ze zijn ontworpen om mechanische variabele condensatoren in vele consumentenelektronica en communicatienetwerken te vervangen. Typische capacitiewaarden liggen rond 2 pF tot 100 pF, met omgekeerde spanning beoordelingen die meestal tussen de 20 V en 50 V liggen.

Algemene Toepassingen van Varactor Diodes

• Spanningsgestuurde Oscillators (VCO's) - Varactor diodes worden gebruikt om de oscillatorfrequentie elektronisch aan te passen door de capacitance te variëren met een controlespanning.

• Fase-Gesloten Lussen (PLL) Circuits - Biedt nauwkeurige frequentie-afstemming en stabilisatie in communicatie- en klokgeneratiesystemen.

• Frequentiegenereerders - Varactor diodes maken het mogelijk om meerdere frequenties te genereren vanuit een enkele referentiebron in radio's en draadloze apparatuur.

• FM Radio Tuners - Vervang mechanische variabele condensatoren voor elektronische stationafstemming en automatische frequentiecontrole.

• Televisietuners - Varactor diodes maken elektronische kanaalselectie en frequentieaanpassing mogelijk in analoge en digitale televisieontvangers.

• RF Filters - Biedt afstembare filterkenmerken door de resonante frequentie van LC-filternetwerken te veranderen.

• Draadloze Communicatie Apparatuur - Gebruikt in zenders, ontvangers en zenders voor frequentiecontrole en signaalafstemming.

• Satellietcommunicatiesystemen - Varactor diodes ondersteunen microgolf frequentieafstemming, filtering en signaalverwerkingsfuncties.

• Radarsystemen - Gebruikt in microgolfoscillators, faseverschuivers en frequentiecontrole circuits die bij hoge frequenties werken.

• Militaire en Luchtvaart Elektronica - Toegepast in geavanceerde radar-, communicatie- en elektronische oorlogsvoeringsystemen die nauwkeurige frequentiecontrole vereisen.

• Medische RF Apparatuur - Gebruikt in gespecialiseerde beeldvorming, monitoring en draadloze medische communicatiesystemen.

• Internet of Things (IoT) Apparaten - Varactor diodes ondersteunen compacte RF-afstemming en frequentiecontrole-functies in draadloze sensoren en aangesloten apparaten.

Voorbeelden van Varactor Diode Circuits

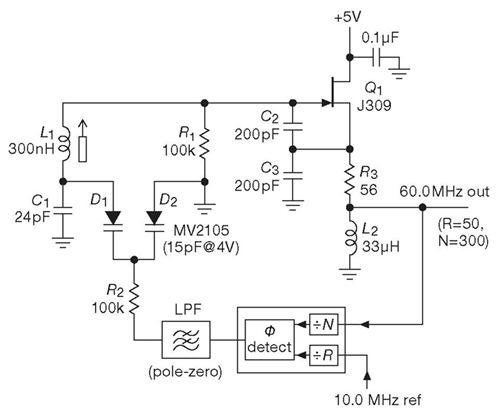

PLL Frequentie Controle Circuits

De varactor diodes D1 en D2 zijn verbonden binnen het VCO afstemnetwerk. De fase-detector van de PLL vergelijkt de uitgangsfrequentie met de referentiefrequentie en genereert een foutsignaal. Na het doorlopen van de lusfilter, wordt deze regelsignaal toegepast op de varactor diodes via weerstand R2.

Wanneer de controlespanning verandert, verandert de capacitance van de varactor diodes. Dit verandert de resonante frequentie van de LC-tank circuit gevormd door L1, C1 en de varactors. De oscillatorfrequentie neemt dus toe of af totdat de PLL zich vastzet op de gewenste frequentie.

Eenmaal vergrendeld, past de PLL continu de varactor-capacitance aan om een stabiele uitgangsfrequentie te handhaven, ondanks temperatuurwijzigingen, spanningsvariaties of componentafwijkingen.

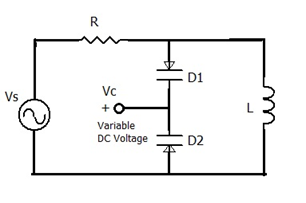

RF Filter Afstem Circuit

In dit circuit zijn de varactor diodes D1 en D2 verbonden als spanningsgestuurde condensatoren. Een variabele DC-spanning (Vc) wordt toegepast op de varactors, wat hun junctiecabacitance verandert. Samen met de inductor L vormen de varactors een afstembaar LC-resonant circuit.

Wanneer de afstemspanning verandert, verandert de capacitance van de varactor diodes, waardoor de resonante frequentie van het circuit verschuift. Dit stelt het filter in staat om elektronisch af te stemmen op verschillende frequenties zonder een mechanische variabele condensator te gebruiken.

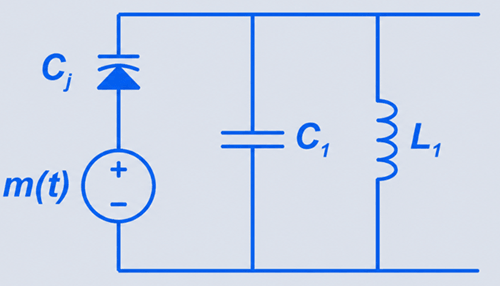

FM Modulator Circuit

Deze schakeling gebruikt een varactor-diode als een spanningsgestuurd condensator. Het signaal m(t) verandert de achterwaartse bias spanning over de varactor-diode.

Wanneer de achterwaartse spanning verandert, verandert de junctiecapsiteit Cj van de varactor ook. Deze capaciteit werkt samen met L1 en C1 om een LC-resonantieschakeling te vormen.

Wanneer Cj toeneemt, neemt de resonantiefrequentie af. Wanneer Cj afneemt, neemt de resonantiefrequentie toe. Omdat het modulatiesignaal continu de capaciteit verandert, varieert de uitvoerfrequentie met het signaal. Dit produceert frequentiemodulatie (FM).

Populaire Varactor Diodes en hun Kenmerken

Varactor-dioden zijn verkrijgbaar in verschillende series, afhankelijk van het capacitance bereik, afstemverhouding, achterwaartse spanningsclassificatie en frequentieprestaties.

BB109

De BB109 is een veelgebruikte silicium varactor-diode, ontworpen voor FM-radio-afstemming en algemene RF-toepassingen. Het biedt typischerwijs een capacitance bereik van ongeveer 10 pF tot 30 pF, met een achterwaartse spanningsclassificatie van ongeveer 1 V tot 30 V. De afstemverhouding is gematigd, waardoor het geschikt is voor VHF-ontvangers, RF-filters en eenvoudige VCO-schakelingen. Het staat bekend om zijn stabiele prestaties in laagvermogen analoge afstemsystemen.

BB112

De BB112 is een varactor-diode met een hogere capacitantie die doorgaans wordt gebruikt in tv-tuners en communicatietuning. Het biedt een capacitance bereik van ongeveer 12 pF tot 500 pF, afhankelijk van de biasspanning, met een achterwaartse doorbraakspanning rond 30 V tot 60 V. Het biedt een hogere afstemverhouding dan de BB109.

BBY51

De BBY51 is een varactor-diode met een lage capacitantie en hoge frequentie, ontworpen voor UHF- en microgolftoepassingen. Het werkt doorgaans met capacitance waarden van 1 pF tot 6 pF, en ondersteunt hoge frequentieoperatie tot meerdere GHz. Het wordt vaak gebruikt in VCO's, fase-locked loops en RF front-end modules waar lage verliezen en hoge Q-factor vereist zijn.

SMV1231 Series

De SMV1231-serie is een moderne silicium hyperabrupte varactorfamilie, geoptimaliseerd voor RF-afstemmingstoepassingen. Het biedt typischerwijs capacitance bereiken van 2 pF tot 20 pF, met achterwaartse spanningen tot 30 V tot 50 V.

SMV1247 Series

De SMV1247-serie is ontworpen voor bredere afstemmingstoepassingen die een hogere capacitantievariatie vereisen. Het biedt capacitance waarden van ongeveer 10 pF tot 100 pF, met uitstekende afstemverhoudingen tot 10:1 of hoger.

MV2105

De MV2105 is een klassieke silicium varactor-diode die vaak wordt gebruikt in analoge afstemcircuits. Het biedt een capacitance van ongeveer 15 pF bij 4 V bias, waardoor het geschikt is voor VHF-oscillatoren en FM-modulatiecircuits.

1SV149

De 1SV149 is een compacte varactor-diode ontworpen voor hoge frequentietoepassingen, zoals mobiele communicatiesystemen. Het ondersteunt doorgaans capacitance waarden van 2 pF tot 10 pF, met lage series weerstand en goede Q-factor prestaties.

KV1235 Series

De KV1235-serie bestaat uit varactor-dioden van microgolfkwaliteit, ontworpen voor hoge-prestatie RF- en satellietsysteem. Deze dioden werken in het GHz-frequentiebereik, doorgaans van 1 GHz tot 20+ GHz, afhankelijk van de configuratie. Ze bieden lage capacitance, hoge Q-factor en lage parasitaire verliezen.

Varactor Dioden vs Andere Afstemmingstechnologieën

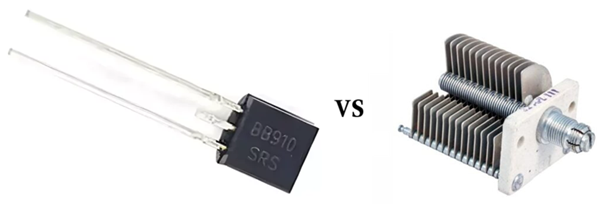

Varactor Dioden vs Variabele Condensator

Een varactor-diode en een variabele condensator dienen beide hetzelfde functionele doel van het bieden van instelbare capacitantie. Maar hun werkprincipes zijn fundamenteel verschillend. Een varactor-diode is een halfgeleiderapparaat dat zijn capacitantie elektronisch wijzigt. Deze variatie vindt plaats wanneer een achterwaartse bias spanning de breedte van het depletion-gebied binnen de PN-junctie wijzigt. Omdat dit proces puur elektronisch is, heeft het apparaat geen bewegende delen, waardoor het compact, snel en uiterst geschikt voor integratie in moderne RF-circuiten is.

In tegenstelling tot, bereikt een variabele condensator capacitantie-aanpassing door mechanische beweging van geleidende platen. Door de afstand of het overlappende gebied tussen deze platen te wijzigen, wordt de capacitance waarde fysiek gewijzigd. Terwijl deze mechanische benadering zeer stabiele en lineaire capacitantiegedragingen biedt, maakt het de component ook groter, langzamer en gevoeliger voor slijtage in de loop van de tijd.

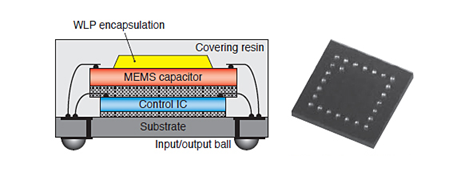

Varactor Dioden vs MEMS Afstembare Condensator

Een MEMS afstembare condensator is gebaseerd op technologie van micro-elektro-mechanische systemen, waarbij microscopische mechanische structuren die zijn vervaardigd op siliciumchips fysiek bewegen om de capacitantie aan te passen. In tegenstelling tot varactor-dioden, die afhankelijk zijn van de eigenschappen van de halfgeleider-junctie, bereiken MEMS-apparaten capacitantievariatie door gecontroleerde mechanische verplaatsing op microschaal.

Dit structurele verschil geeft MEMS-capacitors meerdere prestatievoordelen. Ze bieden doorgaans een hogere kwaliteitsfactor (Q), lagere invoerverlies, en verbeterde lineariteit, vooral in microgolf- en millimeter-golf frequentiebereiken. Deze kenmerken maken ze zeer geschikt voor high-performance RF front-end systemen waar signaalzuiverheid en lage vervorming cruciaal zijn.

Echter, MEMS-tuneerbare capacitors hebben ook praktische beperkingen. Ze zijn over het algemeen duurder, hebben een langzamere afstemrespons in vergelijking met varactor-diodes, en vereisen complexere integratieprocessen in circuitontwerp. In tegenstelling daarmee blijven varactor-diodes de voorkeur genieten in de meeste commerciële RF-systemen omdat ze snelle elektronische afstemming, lagere kosten, eenvoudigere implementatie, en betrouwbare prestaties in VCO, PLL en draadloze communicatie toepassingen bieden.

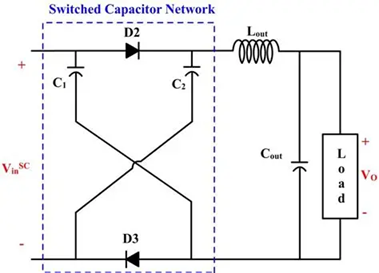

Varactor Diode vs Geschakelde Capacitor Netwerken

Een geschakeld capacitor netwerk opereert op een volledig ander principe in vergelijking met een varactor diode. In plaats van continue capaciteit variatie te bieden, gebruikt het meerdere vaste capacitors die selectief worden verbonden of losgekoppeld met behulp van elektronische schakelaars zoals MOSFETs. Dit creëert discrete capacitance stappen in plaats van een soepele analoge variatie.

Wat betreft prestaties bieden geschakelde capacitor netwerken hoge precisie, uitstekende herhaalbaarheid, en sterke temperatuurstabiliteit omdat elke capacitor een vaste en goed gedefinieerde waarde heeft. Ze vermijden ook het niet-lineaire capacitantie-spanning gedrag dat geassocieerd wordt met varactor-diodes, waardoor ze voorspelbaarder worden in digitaal aangestuurde RF-systemen.

Ondanks deze voordelen is hun belangrijkste beperking het gebrek aan continue afstemming. Aangezien capacitance in stappen verandert, is frequentie-aanpassing minder soepel, wat de resolutie in gevoelige RF-toepassingen kan verminderen. Varactor-diodes overwinnen deze beperking door continue capacitantiecontrole te bieden via spanningvariatie.

Toekomstige Trends in Varactor Diode Technologie

Toekomstige trends in varactor diode technologie richten zich op het verbeteren van prestaties voor volgende generatie hogefrequentiesystemen zoals 5G, 6G, satellietcommunicatie, en radar toepassingen. Belangrijke ontwikkelingen omvatten hogere Q-factor, lagere verliezen, bredere afstemwaarschijnlijkheden, en betere temperatuurstabiliteit om de werking bij microgolf- en millimeter-golf frequenties te ondersteunen. Onderzoek bevordert ook het gebruik van materialen zoals GaAs en SiGe om de efficiëntie bij hoge frequenties te verbeteren. Bovendien wordt integratie in compacte RF-modules en hybride afstemsystemen die varactors combineren met MEMS en digitale netwerken steeds gebruikelijker. Deze verbeteringen zorgen ervoor dat varactor-diodes essentieel blijven voor compacte, snelle, en elektronisch gecontroleerde frequentie-afstemming in moderne communicatiesystemen.

Veelgestelde Vragen [FAQ]

1. Waarom wordt de capaciteitsverandering in een varactor diode als niet-lineair beschouwd, en hoe beïnvloedt dit het ontwerp van RF-circuits?

De capacitantie verandert niet-lineair omdat deze afhankelijk is van de breedte van het depletion-gebied, dat niet lineair toeneemt met de omgekeerde spanning. Deze niet-lineariteit moet in RF-ontwerpen worden meegenomen om een stabiele afstemming en voorspelbare frequentierespons te waarborgen.

2. Hoe beïnvloedt de kwaliteitsfactor (Q) van een varactor diode de prestaties in hogefrequentie oscillatoren?

Een hogere Q-factor vermindert energieverlies in de resonante cirkel, wat resulteert in lagere fase-ruis en verbeterde frequentiestabiliteit in oscillatoren zoals VCO's en PLL-systemen.

3. Wat is het effect van serieweerstand op de efficiëntie van varactor diodes in microgolftoepassingen?

Hogere serieweerstand verhoogt het energieverlies en vermindert de Q-factor, wat de prestaties bij microgolf frequenties degradeert. Een lage Rs is essentieel voor efficiënte hogefrequentie werking.

4. Waarom hebben hyperabrupt junction varactor diodes de voorkeur in toepassingen met een breed afstembereik?

Ze bieden een sterkere capacitantievariatie per spanningsverandering door geengineerde dopingprofielen, wat een grotere afstemverhouding mogelijk maakt in vergelijking met abrupt junction typen.

5. Hoe beïnvloedt temperatuurvariatie de stabiliteit van varactor-gebaseerde RF-circuits?

Temperatuursveranderingen kunnen de capacitantie waarden iets verschuiven, wat kan leiden tot frequentiedrift. Hoogwaardige ontwerpen compenseren met behulp van temperatuurbestendige materialen of circuitfeedbackcontrole.

6. Wat beperkt de maximale frequentie werking van een varactor diode in echte RF-systemen?

Parasitaire inductantie, verpakkingsontwerp, en interne weerstand beperken de prestaties bij zeer hoge frequenties, waardoor de effectiviteit in microgolf- en millimeter-golfbereiken afneemt.

7. Waarom hebben GaAs varactor diodes de voorkeur in microgolf- en satellietsysteem in plaats van silicon-gebaseerde types?

GaAs-apparaten hebben een hogere elektronenmobiliteit en lagere parasitaire verliezen, wat betere prestaties mogelijk maakt bij GHz en millimeter-golf frequenties.

8. Hoe beïnvloedt de afstemverhouding de bruikbaarheid van een varactor-diode in RF-filterontwerp?

Een hogere afstemverhouding stelt een breder frequentie-aanpassingsbereik in staat, waardoor de diode flexibeler wordt voor multi-band of adaptieve RF-filters.
